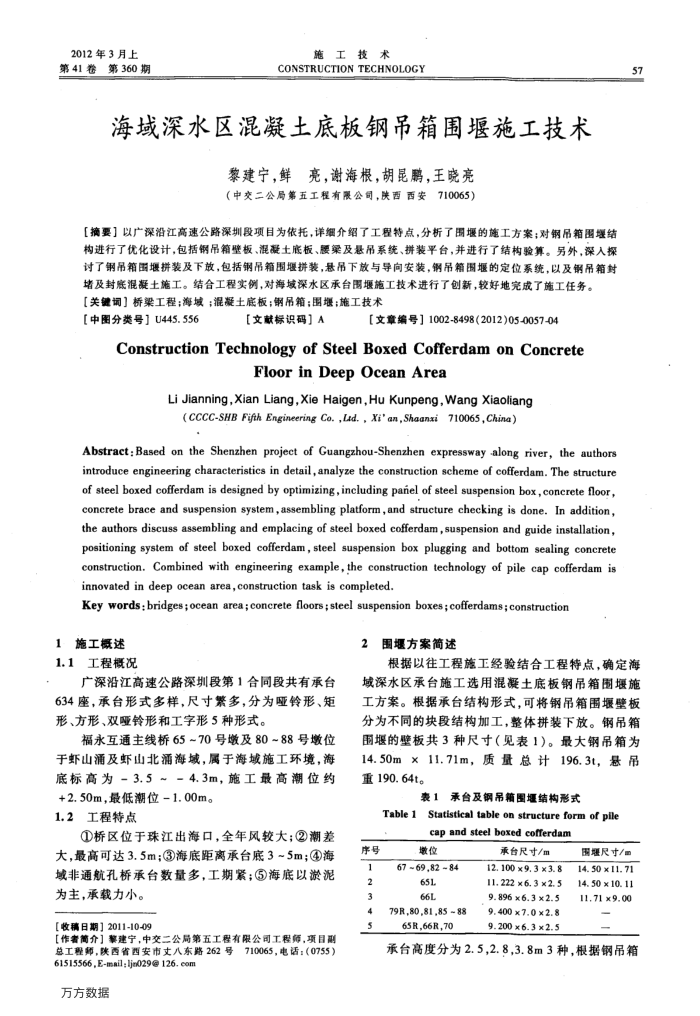

2012年3月上
第360期
第41卷
施工技术
CONSTRUCTION TECHNOLOGY
海域深水区混凝土底板钢吊箱围堰施工技术
黎建宁，鲜亮，谢海根，胡昆鹏，王晓亮（中交二公局第五工程有限公司，陕西西安710065）
【摘要】以广深沿江高速公路深圳段项目为依托，详细介绍了工程特点，分析了围堰的施工方案；对钢吊箱围埋结构进行了优化设计，包括钢吊箱壁板、混凝土底板、腰梁及悬吊系统、拼装平台，并进行了结构验算。另外，深入探讨了钢吊箱堰拼装及下放，包括钢吊箱围堰拼装，悬吊下放与导向安装，钢吊箱围堰的定位系统，以及钢吊箱封
堵及封底混凝土施工。结合工程实例，对海域深水区承台围堰施工技术进行了创新，较好地完成了施工任务。【关键词】桥架工程；海域；混凝土底板；钢吊箱；围堰；施工技术
【中图分类号】U445.556
【文献标识码】A
【文章编号】1002-8498(2012)05-0057-04
ConstructionTechnologyof SteelBoxedCofferdam on Concrete
FloorinDeepOceanArea
Li Jianning,Xian Liang,Xie Haigen,HuKunpeng,Wang Xiaoliang(CCCC-SHB Fijfth Engineering Co. ,Lad. , Xi'an,Shaanxi710065,China)
Abstract:Based on the Shenzhen project of Guangzhou-Shenzhen expressway -along river, the authors introduce engineering characteristics in detail,analyze the construction scheme of cofferdam. The structure of steel boxed cofferdam is designed by optimizing,including paiel of steel suspension box,concrete floor, concrete brace and suspension system,assembling platform,and structure checking is done. In addition, the authors discuss assembling and emplacing of steel boxed cofferdam,suspension and guide installation, positioning system of steel boxed cofferdam,steel suspension box plugging and bottom sealing concrete construction. Combined with engineering example,the construction technology of pile cap cofferdam is innovated in deep ocean area,construction task is completed.
Key words: bridges;ocean area;concrete floors;steel suspension boxes;cofferdams;construction
1施工概述 1.1工程概况
广深沿江高速公路深圳段第1合同段共有承台 634座，承台形式多样，尺寸繁多，分为哑铃形、矩形、方形、双哑铃形和工字形5种形式。
福永互通主线桥65~70号墩及80~88号墩位于虾山涌及虾山北涌海域，属于海域施工环境，海底标高为-3.5~-4.3m，施工最高潮位约
+2.50m，最低潮位-1.00m。 1.2工程特点
①桥区位于珠江出海口，全年风较大；②潮差大，最高可达3.5m；③海底距离承台底3~5m；④海域非通航孔桥承台数量多，工期紧；③海底以淤泥
为主，承载力小。【收璃日期］2011-10-09
【作者简介】黎建宁，中交二公局第五工程有限公司工程师，项目副总工程师，陕西省西安市丈八东路262号710065，电话：（0755）
61515566,E-mail; ljn029@ 126. com 万方数据
2围堰方案简述
57
根据以往工程施工经验结合工程特点，确定海域深水区承台施工选用混凝土底板钢吊箱围堰施工方案。根据承台结构形式，可将钢吊箱围堰壁板分为不同的块段结构加工，整体拼装下放。钢吊箱围堰的壁板共3种尺寸（见表1）。最大钢吊箱为 14.50m×11.71m，质量总计196.3t，悬吊重190.64t。
表1承台及钢吊箱圈堰结构形式
Statistical table on structure form of pile
Table1
cap and steel boxed cofferdam
序号 2 3 4 5
墩位
67 ~ 69 ,82 ~ 84
65L 66L
79R,80,81,85 ~88 65R,66R,70
承台尺寸/m 12. 100 ×9. 3 ×3. 8 11. 222 ×6. 3 ×2. 5 9.896 x6.3 x2.5 9. 400 ×7. 0 ×2. 8 9. 200 ×6.3 ×2. 5
围堰尺寸/ 14. 50 x 11. 71 14. 50 × 10. 11 11.71 x9.00
承台高度分为2.5,2.8,3.8m3种，根据钢吊箱
