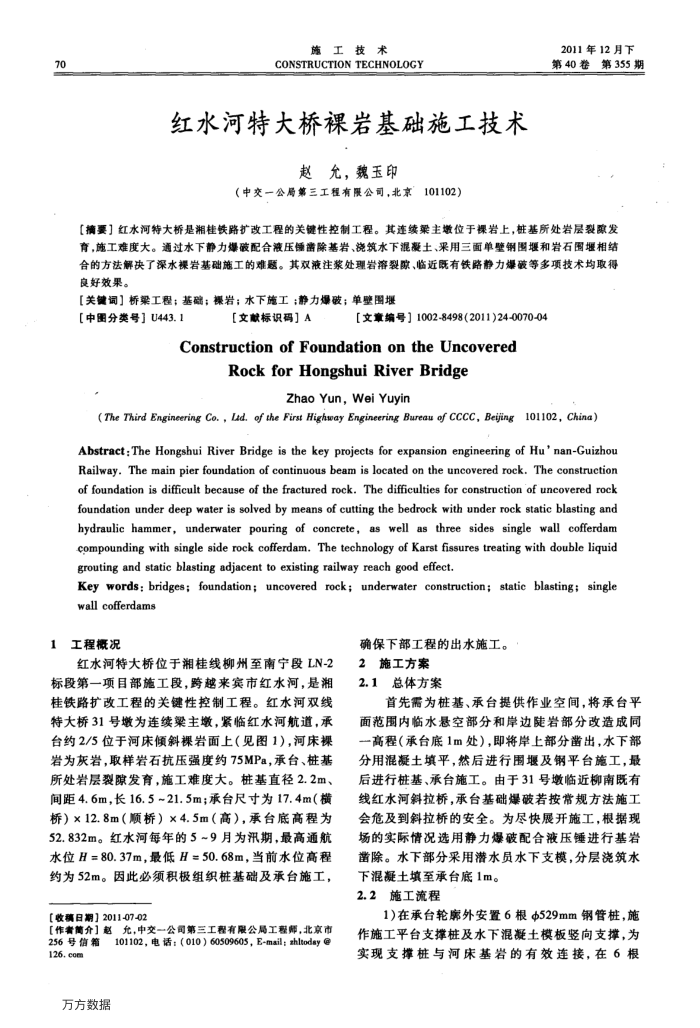

70
施工技术
CONSTRUCTIONTECHNOLOGY
红水河特大桥裸岩基础施工技术
赵允，魏玉印
（中交一公局第三工程有限公司，北京101102）
2011年12月下第40卷第355期
【摘要】红水河特大桥是湘桂铁路扩改工程的关键性控制工程。其连续主墩位于裸岩上，桩基所处岩层裂隙发育，施工难度大。通过水下静力爆破配合液压锤凿除基岩、浇筑水下混凝土、采用三面单壁钢围堰和岩石圈埋相结合的方法解决了深水裸岩基础施工的难题。其双液注浆处理岩溶裂、临近既有铁路静力爆破等多项技术均取得良好效果。
【关键词】桥架工程；基础；棵岩；水下施工：静力爆破；单壁图堰
【中图分类号】U443.1
【文献标识码］A
【文章编号】1002-8498(2011)24-0070-04
ConstructionofFoundationontheUncovered
Rock for Hongshui River Bridge
Zhao Yun,Wei Yuyin
(The Third Engineering Co. , Lad. of the First Highway Engineering Bureau of CCCC, Beijing 101102, China)
Abstract: The Hongshui River Bridge is the key projects for expansion engineering of Hu' nan-Guizhou Railway. The main pier foundation of continuous beam is located on the uncovered rock. The construction of foundation is difficult because of the fractured rock. The difficulties for construction of uncovered rock foundation under deep water is solved by means of cutting the bedrock with under rock static blasting and hydraulic hammer, underwater pouring of concrete, as well as three sides single wall cofferdam compounding with single side rock cofferdam. The technology of Karst fissures treating with double liquid grouting and static blasting adjacent to existing railway reach good effect.
Key words: bridges; foundation; uncovered rock; underwater construction; static blasting; single wallcofferdams
1工程概况
红水河特大桥位于湘桂线柳州至南宁段LN-2 标段第一项目部施工段，跨越来宾市红水河，是湘桂铁路扩改工程的关键性控制工程。红水河双线特大桥31号墩为连续梁主墩，紧临红水河航道，承台约2/5位于河床倾斜裸岩面上（见图1），河床棵岩为灰岩，取样岩石抗压强度约75MPa，承台、桩基所处岩层裂隙发育，施工难度大。桩基直径2.2m、间距4.6m，长16.5~21.5m；承台尺寸为17.4m（横桥）×12.8m（顺桥）×4.5m（高），承台底高程为 52.832m。红水河每年的5~9月为汛期，最高通航水位H=80.37m，最低H=50.68m，当前水位高程约为52m。因此必须积极组织桩基础及承台施工，
【收稿日期】2011-07-02
【作奢介】赵允，中交一公司第三工程有限公局工程师，北京市 256号信箱101102，电话：（010）60509605，E-mail；zhltodsy@ 126.com
万方数据
确保下部工程的出水施工。
2施工方案 2.1总体方案
首先需为桩基、承台提供作业空闻，将承台平
面范围内临水悬空部分和岸边陡岩部分改造成同一高程（承台底1m处），即将岸上部分凿出，水下部分用混凝土填平，然后进行围堰及钢平台施工，最后进行桩基、承台施工。由于31号墩临近柳南既有线红水河斜拉桥，承台基础爆破若按常规方法施工会危及到斜拉桥的安全。为尽快展开施工，根据现场的实际情况选用静力爆破配合液压锤进行基岩凿除。水下部分采用潜水员水下支模，分层浇筑水
下混凝土填至承台底1m。 2.2施工流程
1)在承台轮扇外安置6根Φ529mm钢管桩，施作施工平台支撑桩及水下混凝土模板竖向支撑，为实现支撑桩与河床基岩的有效连接，在6根
