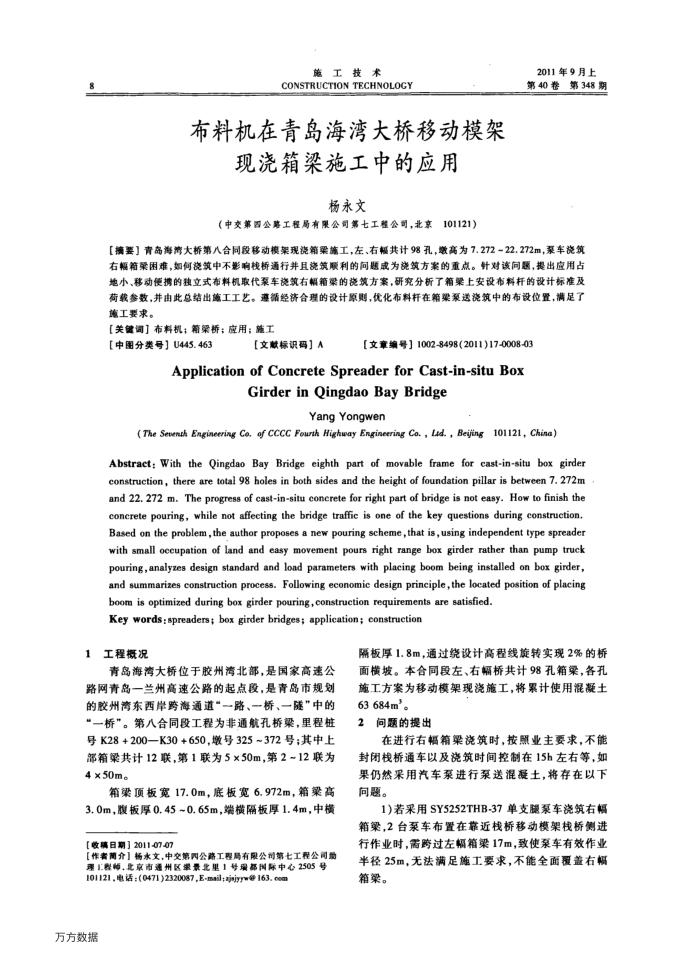

施工技术
CONSTRUCT1ON TECHNOLOGY
布料机在青岛海湾大桥移动模架
现浇箱梁施工中的应用
杨永文
（中交第西公路工程局有限公司第七工程公司，北京
101121)
2011年9月上第40费
第348期
【摘要】青岛海湾大桥第八合同段移动模架现瓷箱梁施工，左、右幅共计98孔，墩高为7.272~22.272m，泵车瓷筑右幅箱案困难，如何瓷筑中不影响栈桥通行并且浇筑顾利的问题成为浇筑方案的重点。针对该间题，提出应用占地小、移动便携的独立式布料机取代泵车瓷筑右幅箱案的瓷筑方案，研究分析了箱策上安设布料杆的设计标准及荷载参数，并由此总结出施工工艺。遵循经济合理的设计原则，优化布料杆在箱架系送浇筑中的布设位置，满足了施工要求。
【关键调］布料机；箱梁桥；应用；施工
【中图分类号】U445.463
[文献标识码】A
【文章编号】1002-8498(2011)17-0008-03
Applicationof ConcreteSpreaderforCast-in-situBox
GirderinQingdaoBayBridge
YangYongwen
(The Seventh Engineering Co, of CCCC Fourth Highway Engineering Co. , Lad., Bejing 101121, China)
Abstract: With the Qingdao Bay Bridge eighth part of movable frame for cast-in-situ box girder construction, there are total 98 holes in both sides and the height of foundation pillar is between 7. 272m and 22. 272 m. The progress of cast-in-situ concrete for right part of bridge is not easy. How to finish the concrete pouring, while not affecting the bridge traffic is one of the key questions during construction. Based on the problem,the author proposes a new pouring scheme,that is,using independent type spreader eeres pouring,analyzes design standard and load parameters with placing boom being installed on box girder, and summarizes construction process. Following economic design principle,the located position of placing
boom is optimized during box girder pouring,construction requirements are satisfied. Key words:spreaders; box girder bridges; application; construction
工程概况
青岛海湾大桥位于胶州湾北部，是国家高速公
路网青岛一兰州高速公路的起点段，是青岛市规划的胶州湾东西岸跨海通道“一路、一桥、一隧”中的“一桥”。第八合同段工程为非通航孔桥梁，里程桩号K28+200—K30+650，墩号325~372号；其中上部箱梁共计12联，第1联为5×50m，第2~12联为 4×50m。
箱梁顶板宽17.0m，底板宽6.972m，箱梁高 3.0m，腹板厚0.45~0.65m，端横隔板厚1.4m，中横【收稿日期】2011-07-07
【作者简介】杨水文，中交第四公路工程局有限公司第七工程公司助理1翟师，北京市通州区军景北里1号瑞都国际中心2505号 101121,电话:(0471)2320087,E-mail;vjsiyw@ 163. com
万方数据
隔板厚1.8m，通过绕设计高程线旋转实现2%的桥面横坡。本合同段左、右幅桥共计98孔箱梁，各孔施工方案为移动模架现浇施工，将累计使用混凝土 63 684m。
2
问题的提出
在进行右幅箱梁浇筑时，按照业主要求，不能
封闭栈桥通车以及浇筑时间控制在15h左右等，如果仍然采用汽车泵进行泵送混凝土，将存在以下向题。
1)若采用SY5252THB-37单支腿泵车浇筑右幅箱梁，2台泵车布置在靠近栈桥移动模架栈桥侧进行作业时，需跨过左幅箱梁17m，致使泵车有效作业半径25m，无法满足施工要求，不能全面覆盖右幅箱梁。
