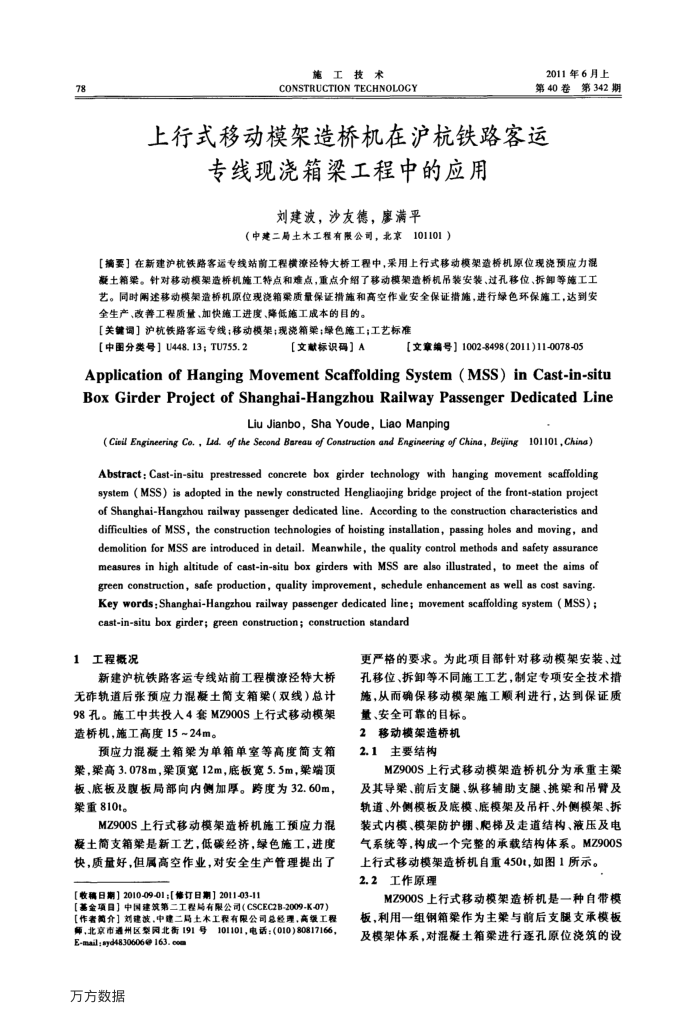

施工技术
CONSTRUCTIONTECHNOLOGY
2011年6月上第40卷第342期
上行式移动模架造桥机在沪杭铁路客运
专线现浇箱梁工程中的应用
刘建波，沙友德，廖满平
（中建二局土木工程有限公司，北京
101101）
【摘要】在新建沪杭铁路客运专线站前工程横滚泾特大桥工程中，采用上行式移动模架造桥机原位现浇预应力混凝土箱架。针对移动模架造桥机施工特点和难点，重点介绍了移动模架造桥机吊装安装、过孔移位、拆卸等施工工艺。同时闸述移动模架造桥机原位现浇箱渠质量保证措施和高空作业安全保证措施，进行绿色环保施工，达到安全生产、改善工程质量、加快施工进度、降低施工成本的目的。
【关键词】沪杭铁路客运专线；移动模架；现浇箱渠；绿色施工；工艺标准
【中图分类号】U448.13；TU755.2
【文献标识码】A
【文章编号】1002-8498(2011)11-0078-05
Application ofHangingMovement Scaffolding System（MSS)inCast-in-situ Box Girder Project of Shanghai-Hangzhou Railway Passenger Dedicated Line
Liu Jianbo,Sha Youde,Liao Manping
(Cieil Engineering Co. , Lad. of the Second Bareau of Construction and Engineering of China, Bejing 101101,China) Abstract: Cast-in-situ prestressed concrete box girder technology with hanging movement scaffolding system ( MSS) is adopted in the newly constructed Hengliaojing bridge project of the front-station project of Shanghai-Hangzhou railway passenger dedicated line. According to the construction characteristics and difficulties of MSS, the construction technologies of hoisting installation, passing holes and moving, and demolition for MSS are introduced in detail. Meanwhile, the quality control methods and safety assurance measures in high altitude of cast-in-situ box girders with MSS are also illustrated, to meet the aims of green construction, safe production, quality improvement, schedule enhancement as well as cost saving Key words:Shanghai-Hangzhou railway passenger dedicated line; movement scaffolding system (MSS) ; cast-in-situ box girder; green construction; construction standard
1工程概况
新建沪杭铁路客运专线站前工程横滚泾特大桥无咋轨道后张预应力混凝土简支箱梁（双线）总计 98孔。施工中共投人4套MZ900S上行式移动模架造桥机，施工高度15~24m。
预应力混凝土箱梁为单箱单室等高度简支箱梁，梁高3.078m，梁顶宽12m，底板宽5.5m，梁端顶板、底板及腹板局部向内侧加厚。跨度为32.60m，架重810t。
MZ900S上行式移动模架造桥机施工预应力混凝土简支箱梁是新工艺，低碳经济，绿色施工，进度快，质量好，但属高空作业，对安全生产管理提出了
【收稿日期】2010-09-01;【修订日期】2011-03-11
【基金项目】中国建筑第二工程局有限公司（CSCEC2B-2009-K-07）【作者商介】刘建波，中建二局土术工程有限公司总经理，高级工程师，北京市通州区梨冈北街191号
101101，电话：(010)80817166
E-mail;tyd4830606@ 163. com 万方数据
更产格的要求。为此项目部针对移动模架安装、过孔移位、拆卸等不同施工工艺，制定专项安全技术措施，从而确保移动模架施工顺利进行，达到保证质
量、安全可靠的目标。 2移动模架造桥机 2.1主要结构
MZ900S上行式移动模架造桥机分为承重主架及其导梁、前后支腿、纵移辅助支腿、挑架和吊臂及轨道、外侧模板及底模、底模架及吊杆、外侧模架、拆装式内模、模架防护棚、爬梯及走道结构、液压及电气系统等，构成一个完整的承载结构体系。MZ900S
上行式移动模架造桥机自重450t，如图1所示。 2.2工作原理
MZ900S上行式移动模架造桥机是一种自带模板，利用一组钢箱渠作为主架与前后支腿支承模板及模架体系，对混凝土箱渠进行逐孔原位浇筑的设
