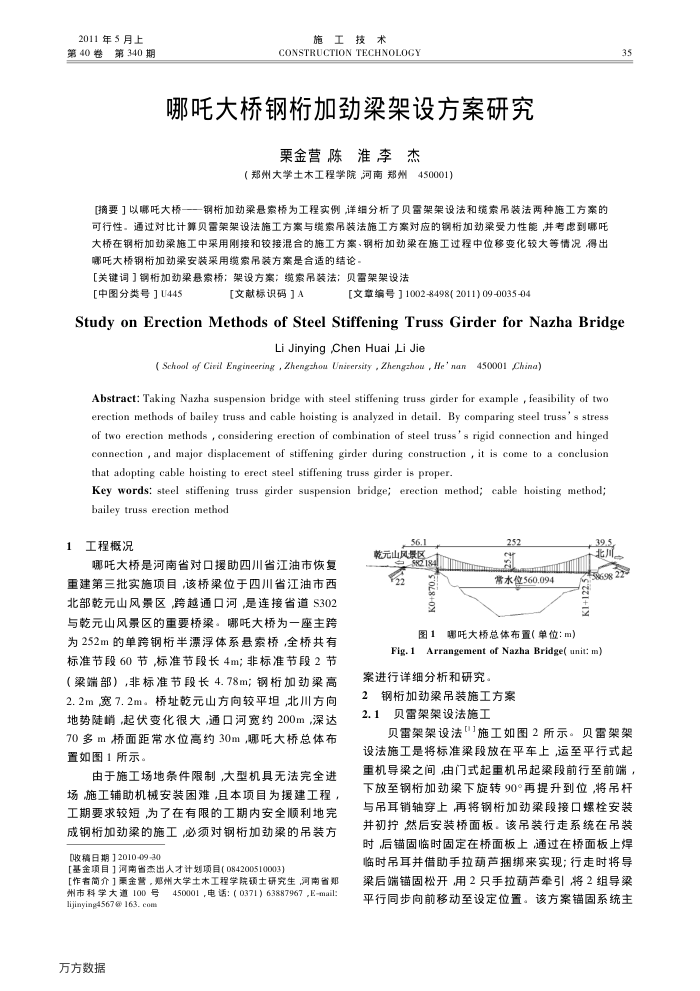

2011年5月上第40卷第340期
施工技术
CONSTRUCTION TECHNOLOGY
哪吒大桥钢加劲梁架设方案研究
染染
栗金营陈淮李杰
450001)
（郑州大学土木工程学院河南郑州
[摘要］以哪吒大桥———钢桁加劲梁悬索桥为工程实例，详组分析了贝雷架架设法和缆索吊装法两种施工方案的可行性。通过对比计算贝雷架架设法施工方案与缆索吊装法施工方案对应的钢桁加劲梁受力性能,并考虑到哪吒大桥在钢桁加劲梁施工中采用刚接和铰接混合的施工方案、钢桁加劲梁在施工过程中位移变化较大等情况得出哪吒大桥钢桁加劲梁安装采用缆索吊装方案是合适的结论，
【关键词】钢桁加劲梁悬索桥：架设方案；缆索吊装法；贝雷架架设法
[中图分类号］U445
[文献标识码】A
[文章编号]1002-8498(2011) 09-0035-04
35
Study on Erection Methods of Steel Stiffening Truss Girder for Nazha Bridge
Li Jinying ,Chen Huai Li Jie
( School of Ciril Engineering , Zhengshou Unirersity , Zhengzhou , He' nan450001 ,China)
Abstract: Taking Nazha suspension bridge with steel stiffening truss girder for example , feasibility of two erection methods of bailey truss and cable hoisting is analyzed in detail. By comparing steel truss' s stress of two erection methods , considering erection of combination of steel truss' s rigid connection and hinged connection , and major displacement of stiffening girder during construction , it is come to a conclusion that adopting cable hoisting to erect steel stiffening truss girder is proper.
Key words: steel stiffening truss girder suspension bridge; erection method; cable hoisting method; bailey truss erection method
1工程概况
哪吒大桥是河南省对口援助四川省江油市恢复重建第三批实施项目，该桥梁位于四川省江油市西北部乾元山风景区跨越通口河，是连接省道S302 与乾元山风景区的重要桥梁。哪吒大桥为一座主跨为252m的单跨钢桁半漂浮体系悬索桥，全桥共有标准节段60节标准节段长4m；非标准节段2节（梁端部），非标准节段长4.78m；钢桁加劲梁高 2.2m宽7.2m。桥址乾元山方向较平坦，北川方向地势陡悄，起伏变化很大，通口河宽约200m，深达 70多m桥面距常水位高约30m，哪吒大桥总体布置如图1所示。
由于施工场地条件限制，大型机具无法完全进场施工辅助机械安装困难，且本项目为援建工程工期要求较短为了在有限的工期内安全顺利地完成钢桁加劲梁的施工，必须对钢桁加劲梁的吊装方[收稿日期】2010-09-30
[基金项目］河南省杰出人才计划项目（084200510003)
【作者简介】票金营，郏州大学土木工程学院硕士研究生，河南置邓州市科学大道100号
450001 ,电话: ( 0371) 63887967 ,E-mail:
lijinying4567@ 163. com 万方数据
56.1 元 0800
252
常水位560.094
39.5 十北川
5869822 K1+122.5
图1哪吒大桥总体布置（单位：m)
Fig.1Arrangement of Nazha Bridge( unit: m) 案进行详细分析和研究。
2钢桁加劲梁吊装施工方案
贝雷架架设法施工
2.1
贝雷架架设法【1施工如图2所示。贝雷架架
设法施工是将标准梁段放在平车上运至平行式起重机导梁之间由门式起重机吊起梁段前行至前端，下放至钢加劲梁下旋转90°再提升到位将吊杆与吊耳销轴穿上再将钢桁加劲梁段接口螺栓安装并初拧然后安装桥面板。该吊装行走系统在吊装时后铺固临时固定在桥面板上通过在桥面板上焊临时吊耳并借助手拉葫芦捆绑来实现；行走时将导梁后端锚固松开用2只手拉葫芦牵引将2组导梁平行同步向前移动至设定位置。该方案锚固系统主
