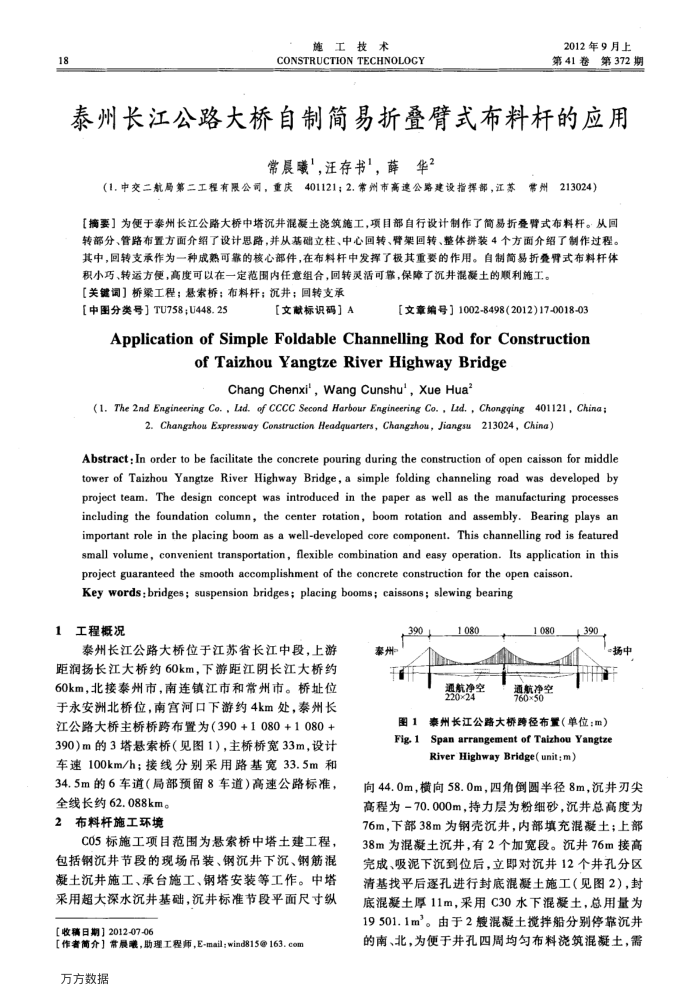

18 1
施工技术
CONSTRUCTION TECHNOLOGY
2012年9月上第41卷第372期
泰州长江公路大桥自制简易折叠臂式布料杆的应用
常晨曦"，汪存书"，薛华？
（1.中交二航局第二工程有限公司，重庆401121；2.常州市高速公路建设指挥部，江苏
本常州213024）
[摘要】为便于泰州长江公路大桥中塔沉井混凝土瓷筑施工，项目部自行设计制作了简易折叠臂式布料杆。从回转部分、管路布置方面介绍了设计思路，并从基础立柱、中心回转、臂架回转、整体拼装4个方面介绍了制作过程。其中，回转支承作为一种成熟可靠的核心部件，在布料杆中发挥了极其重要的作用。自制简易折叠臂式布料杆体
积小巧、转运方便，高度可以在一定范围内任意组合，回转灵活可靠，保障了沉井混凝土的顺利施工。【关键词】桥梁工程；悬索桥：布料杆：沉井；回转支承
【中图分类号】TU758;U448.25
【文献标识码】A
【文章编号】1002-8498(2012)17-0018-03
ApplicationofSimpleFoldableChannellingRodforConstruction
of Taizhou Yangtze River Highway Bridge
Chang Chenxi', Wang Cunshu',Xue Hua
(1. The 2nd Engineering Co. , Lad. of CCCC Second Harbour Engineering Co. , Lad., Chongqing401121, China;
2. Changzhou Expresswgy Construction Headquarters, Changzhou, Jiangsu 213024, Chine)
Abstract:In order to be facilitate the concrete pouring during the construction of open caisson for middle tower of Taizhou Yangtze River Highway Bridge, a simple folding channeling road was developed by project team, The design concept was introduced in the paper as well as the manufacturing processes including the foundation column, the center rotation, boom rotation and assembly. Bearing plays an important role in the placing boom as a well-developed core component. This channelling rod is featured small volume, convenient transportation, flexible combination and easy operation. Its application in this
project guaranteed the smooth accomplishment of the concrete construction for the open caisson. Key words:bridges; suspension bridges; placing booms; caissons; slewing bearing
工程概况
泰州长江公路大桥位于江苏省长江中段，上游
距润扬长江大桥约60km，下游距江阴长江大桥约 60km，北接泰州市，南连镇江市和常州市。桥址位于永安洲北桥位，南宫河口下游约4km处，泰州长江公路大桥主桥桥跨布置为（390+1080+1080+ 390）m的3塔起索桥（见图1），主桥桥宽33m，设计车速100km/h；接线分别采用路基宽33.5m和 34.5m的6车道（局部预留8车道）高速公路标准，
全线长约62.088km。 2布料杆施工环境
CO5标施工项目范围为悬索桥中塔土建工程，包括钢沉井节段的现场吊装、钢沉井下沉、钢筋混凝土沉井施工、承台施工、钢塔安装等工作。中塔采用超大深水沉井基础，沉井标准节段平面尺寸纵
【收稿日期】2012-07-06
[作者简介】常展赚，助理工程师，E-mail；wind815@163.com 万方数据
泰州
390 图1
Fig.1
1080 罗敷弹空
1080
扬中
糖空
泰州长江公路大桥跨径布置（单位：m） Span arrangement of Taizhou Yangtze River Highway Bridge(unit;m)
向44.0m，横向58.0m，四角倒圆半径8m，沉井刃尖高程为-70.000m，持力层为粉细砂，沉井总高度为 76m，下部38m为钢壳沉井，内部填充混凝土；上部 38m为混凝土沉井，有2个加宽段。沉井76m接高完成、吸泥下沉到位后，立即对沉井12个井孔分区清基找平后逐孔进行封底混凝土施工（见图2），封底混凝土厚11m，采用C30水下混凝土，总用量为 19501.1m。由于2艘混凝土搅拌船分别停靠沉井的南、北，为便于井孔四周均勾布料浇筑混凝土，需
