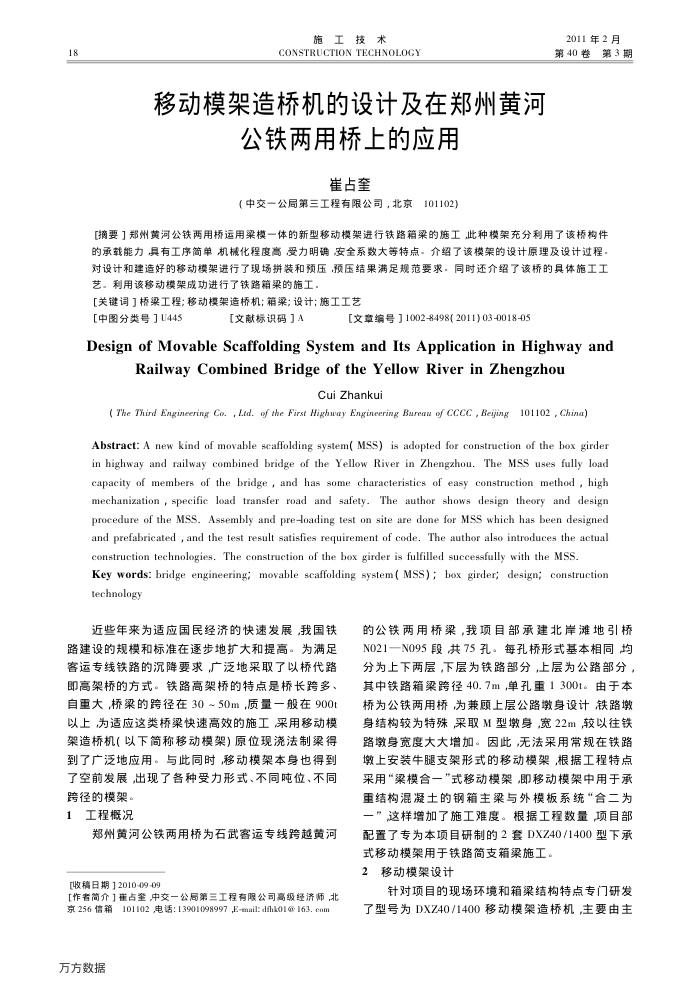

18
施工技术
CONSTRUCTION TECHNOLOGY
移动模架造桥机的设计及在郑州黄河
公铁两用桥上的应用
崔占奎
（中交一公局第三工程有限公司，北京101102)
2011年2月第40卷第3期
[摘要郑州黄河公铁两用桥运用梁模一体的新型移动模架进行铁路箱梁的施工此种模架充分利用了该桥构件的承载能力具有工序简单机械化程度高受力明确安全系数大等特点·介绍了该模架的设计原理及设计过程，对设计和建造好的移动模架进行了现场拼装和预压预压结果满足规范要求，同时还介绍了该桥的具体施工工艺。利用该移动模架成功进行了铁路箱梁的施工，
[关键词】桥梁工程；移动模架造桥机；箱梁；设计；施工工艺
［中图分类号］U445
[文献标识码］A
[文章编号】1002-8498(2011) 03-0018-05
Design of Movable Scaffolding System and Its Application inHighway and
RailwayCombinedBridgeof theYellowRiverinZhengzhou
Cui Zhankui
( The Third Engineering Co. , Led. of the First Highiray Engineering Bureau of CCCC , Beijing101102 , China)
Abstract: A new kind of movable scaffolding system( MSS) is adopted for construction of the box girder in highway and railway combined bridge of the Yellow River in Zhengzhou. The MSS uses fully load capacity of members of the bridge , and has some characteristics of easy construction method , high mechanization , specific load transfer road and safety. The author shows design theory and design procedure of the MSS. Assembly and pre-loading test on site are done for MSS which has been designed and prefabricated , and the test result satisfies requirement of code. The author also introduces the actual construction technologies. The construction of the box girder is fulfilled successfully with the MSS.
Key words: bridge engineering; movable scaffolding system( MSS) : box girder; design; construction technology
近些年来为适应国民经济的快速发展我国铁
路建设的规模和标准在逐步地扩大和提高。为满足客运专线铁路的沉降要求，广泛地采取了以桥代路即高架桥的方式。铁路高架桥的特点是桥长跨多、自重大，桥梁的跨径在30~50m，质量一般在900t 以上为适应这类桥梁快速高效的施工采用移动模架造桥机（以下简称移动模架）原位现浇法制梁得到了广泛地应用。与此同时，移动模架本身也得到了空前发展出现了各种受力形式、不同吨位、不同
跨径的模架。 1工程概况
郑州黄河公铁两用桥为石武客运专线跨越黄河[收稿日期]2010-09-09
【作者简介】崔占室中交一公局第三工程有限公司高级经济师，北京 256 信箱101102 电话:13901098997 ,E-mail: dfhk01@ 163. com
万方数据
的公铁两用桥梁我项目部承建北岸滩地引桥 N021一N095段共75孔。每孔桥形式基本相同均分为上下两层，下层为铁路部分，上层为公路部分，其中铁路箱梁跨径40.7m，单孔重1300t。由于本桥为公铁两用桥，为兼顾上层公路墩身设计铁路墩身结构较为特殊采取M型墩身宽22m较以往铁路墩身宽度大大增加。因此无法采用常规在铁路墩上安装牛腿支架形式的移动模架，根据工程特点采用“梁模合一”式移动模架即移动模架中用于承重结构混凝土的钢箱主梁与外模板系统“合二为，这样增加了施工难度。根据工程数量项目部配置了专为本项目研制的2套DXZ40/1400型下承
式移动模架用于铁路简支箱梁施工。 2移动模架设计
针对项目的现场环境和箱梁结构特点专门研发了型号为DXZ40/1400移动模架造桥机主要由主
