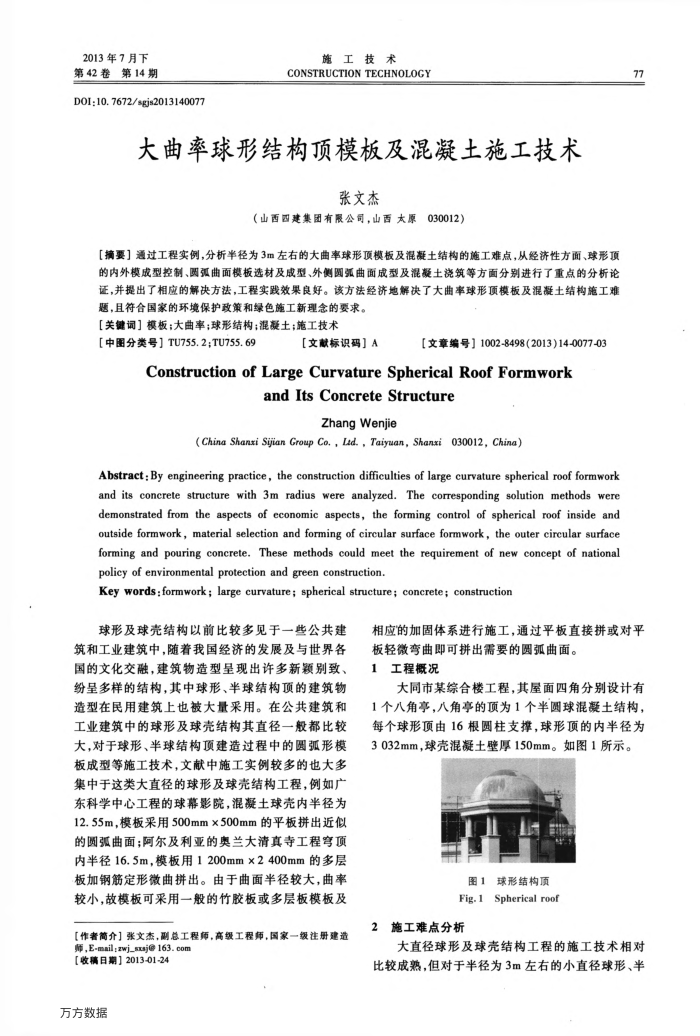

2013年7月下第42卷第14期
D0I:10.7672/sgjs2013140077
施工技术
CONSTRUCTIONTECHNOLOGY
大曲率球形结构顶模板及混凝土施工技术
张文杰
（山西四建集团有限公司，山西大原030012）
【摘要】通过工程实例，分析半径为3m左右的大曲率球形顶模板及混凝土结构的施工难点，从经济性方面、球形顶的内外模成型控制、圆弧曲面模板选材及成型、外侧四弧曲面成型及混凝土浇筑等方面分别进行了重点的分析论证，并提出了相应的解决方法，工程实践效果良好。该方法经济地解决了大曲率球形顶模板及混凝土结构施工难
题，且符合国家的环境保护政策和绿色施工新理念的要求。【关键词］模板；大曲率；球形结构；混凝土；施工技术
[中图分类号】TU755.2;TU755.69
【文献标识码】A
[文章编号】1002-8498(2013)14-0077-03
Constructionof LargeCurvatureSphericalRoofFormwork
andItsConcreteStructure
Zhang Wenjie
(China Shanxi Sjian Group Co., Lad., Taiyuan, Shanxi 030012, China)
Abstract: By engineering practice, the construction difficulties of large curvature spherical roof formwork and its concrete structure with 3m radius were analyzed. The coresponding solution methods were demonstrated from the aspects of economic aspects, the forming control of spherical roof inside and outside formwork, material selection and forming of circular surface formwork, the outer circular surface forming and pouring concrete. These methods could meet the requirement of new concept of national policy of environmental protection and green construction.
Key words:formwork; large curvature; spherical structure; concrete; construction
球形及球壳结构以前比较多见于一些公共建筑和工业建筑中，随着我国经济的发展及与世界各国的文化交融，建筑物造型呈现出许多新额别致、纷呈多样的结构，其中球形、半球结构顶的建筑物造型在民用建筑上也被大量采用。在公共建筑和工业建筑中的球形及球壳结构其直径一般都比较大，对于球形、半球结构顶建造过程中的圆弧形模板成型等施工技术，文献中施工实例较多的也大多集中于这类大直径的球形及球壳结构工程，例如广东科学中心工程的球幕影院，混凝土球壳内半径为 12.55m，模板采用500mm×500mm的平板拼出近似的圆弧曲面；阿尔及利亚的奥兰大清真寺工程弯顶内半径16.5m，模板用1200mm×2400mm的多层板加钢筋定形微曲拼出。由于曲面半径较大，曲率较小，故模板可采用一般的竹胶板或多层板模板及
【作者简介】张文杰，副总工程师，高级工程师，国家一级注册建造
师,E-mail;zwj_sxsj@163.com【收稿日期】2013-01-24 万方数据
77
相应的加固体系进行施工，通过平板直接拼或对平板轻微弯曲即可拼出需要的圆孤曲面。
工程概况 1
大同市某综合楼工程，其屋面四角分别设计有 1个八角亭，八角亭的顶为1个半圆球混凝土结构，每个球形顶由16根圆柱支撑，球形顶的内半径为 3032mm，球壳混凝土壁厚150mm。如图1所示。
图1球形结构顶 Fig.1 Spherical roof
施工难点分析 2
大直径球形及球壳结构工程的施工技术相对比较成熟，但对于半径为3m左右的小直径球形、半
