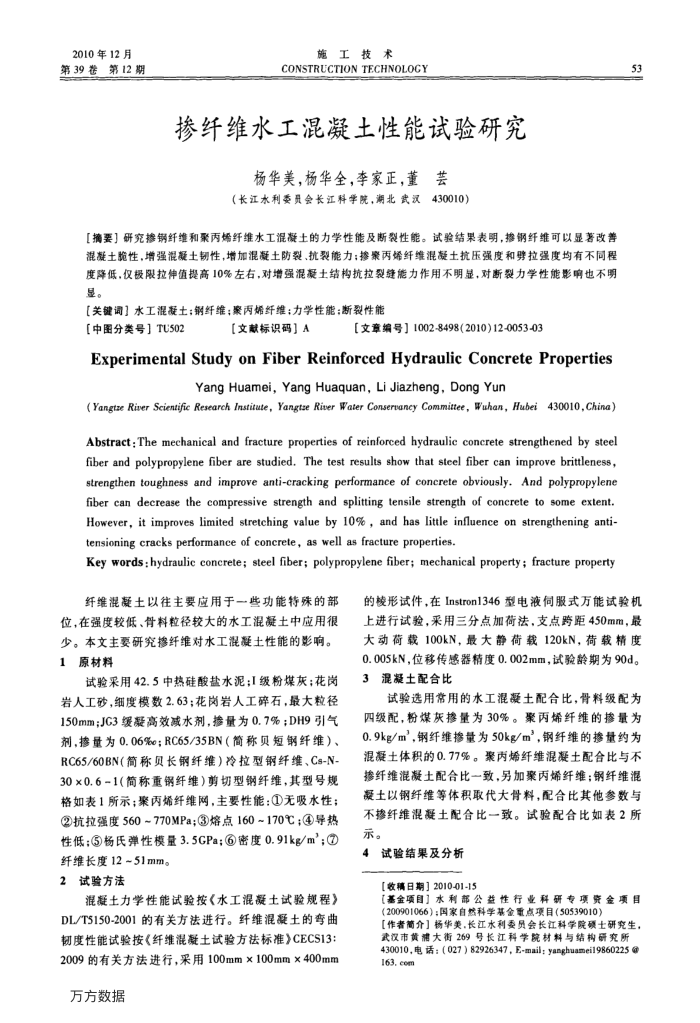

2010年12月第39卷
华
施工技术
CONSTRUCTION TECHNOLOGY
掺纤维水工混凝土性能试验研究
杨华美，杨华全，李家正，董芸（长江水利委员会长江科学院，潮北武汉430010）
【摘要】研究掺钢纤维和聚丙烯纤维水工混凝土的力学性能及断裂性能。试验结果表明，掺钢纤维可以显著改善混凝土脆性，增强混凝土韧性，增加混凝土防裂、抗裂能力：掺聚丙烯纤维混凝土抗压强度和劈拉强度均有不同程度降低，仅极限拉伸值提高10%左右，对增强混凝土结构抗拉裂缝能力作用不明显，对断裂力学性能影响也不明显。
【关键调】水工混凝土；钢纤维；象丙烯纤维；力学性能；断裂性能
【中图分类号】TU502
【文献标识码】A
【文章编号】1002-8498(2010)12-0053-03
Experimental StudyonFiberReinforcedHydraulicConcreteProperties
Yang Huamei,Yang Huaquan,Li Jiazheng,Dong Yun
(Yangtze River Scientific Research Institute, Yangtue River Water Conservancy Committee, Wuhan, Hubei430010,China) Abstract: The mechanical and fracture properties of reinforced hydraulic concrete strengthened by steel fiber and polypropylene fiber are studied. The test results show that steel fiber can improve brittleness, strengthen toughness and improve anti-cracking performance of concrete obviously.And polypropylene fiber can decrease the compressive strength and splitting tensile strength of concrete to some extent. However, it improves limited stretching value by 10% , and has little influence on strengthening anti-tensioning cracks performance of concrete, as well as fracture properties.
Key words : hydraulic concrete; steel fiber; polypropylene fiber; mechanical property; fracture property
纤维混凝土以往主要应用于一些功能特殊的部位，在强度较低、骨料粒径较大的水工混凝土中应用很少。本文主要研究掺纤维对水工混凝土性能的影响。
原材料 1
试验采用42.5中热硅酸盐水泥；I级粉煤灰；花岗岩人工砂，细度模数2.63；花岗岩人工碎石，最大粒径 150mm;JG3缓凝高效减水剂，掺量为0.7%；DH9引气剂，掺量为0.06%e；RC65/35BN（简称贝短钢纤维）、 RC65/60BN（简称贝长钢纤维）冷拉型钢纤维、Cs-N-30×0.6-1(简称重钢纤维）剪切型钢纤维，其型号规格如表1所示；聚丙烯纤维网，主要性能：①无吸水性； ②抗拉强度560~770MPa；③熔点160~170℃；④导热性低：③杨氏弹性模量3.5GPa；③密度0.91kg/m；①
纤维长度12~51mm。 2试验方法
混凝土力学性能试验按《水工混凝土试验规程》 DL/T5150-2001的有关方法进行。纤维混凝土的弯曲韧度性能试验按《纤维混凝土试验方法标准》CECS13： 2009的有关方法进行，采用100mm×100mm×400mm
万方数据
53
的棱形试件，在Instron1346型电液伺服式万能试验机上进行试验，采用三分点加荷法，支点跨距450mm，最大动荷载100kN，最大静荷载120kN，荷载精度 0.005kN，位移传感器精度0.002mm，试验龄期为90d。
3
混凝土配合比
试验选用常用的水工混凝土配合比，骨料级配为
四级配，粉煤灰掺量为30%。聚丙烯纤维的掺量为 060 混凝土体积的0.77%。聚丙烯纤维混凝土配合比与不掺纤维混凝土配合比一致，另加聚内烯纤维：钢纤维混凝土以钢纤维等体积取代大骨料，配合比其他参数与不掺纤维混凝土配合比一致。试验配合比如表2所示。
4
试验结果及分析【收稿日期］2010-01-15
【基金项目】水利部公益性行业科研专项资金项目（200901066）；国家自然科学基金重点项目（50539010）
【作者简介】杨华美，长江水利委员会长江科学院硕士研究生，武汉市黄浦大街269号长江科学院材料与结构研究所 430010,电 话: (027) 82926347, E-mail; yanghuamei19860225 @ 163,com
