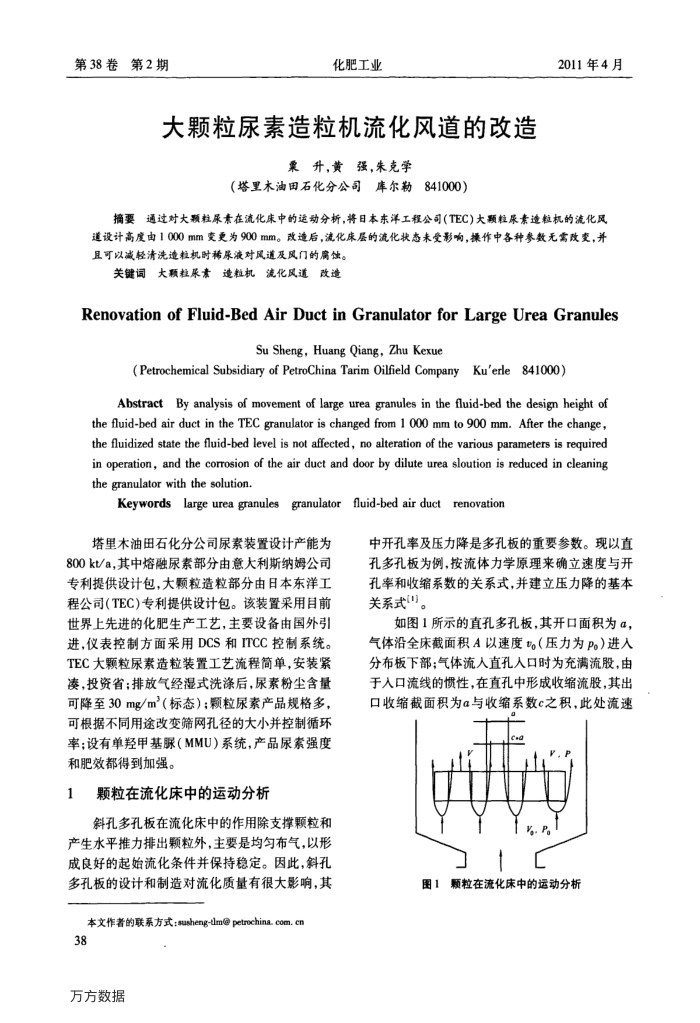

第38卷第2期
化肥工业
大颗粒尿素造粒机流化风道的改造
桑升，黄强，朱克学
（塔里木油田石化分公司库尔勃841000）
2011年4月
摘要通过对大颗粒尿素在流化床中的运动分析，将日本东洋工程公司(TEC)大颗粒尿素造粒机的流化风道设计高度由1000mm变更为900mm。改造后，流化床层的流化状态未受影响，操作中各种参数无需改变，并且可以减轻清洗造粒机时稀尿液对风道及风门的扁蚀。
关键词大颗粒尿素造粒机流化风道改造
Renovation ofFluid-BedAirDuctinGranulatorforLargeUreaGranules
Su Sheng,Huang Qiang,ZhuKexue
(Petrochemical Subsidiary of PetroChina Tarim Oilfield CompanyKu'erle841000)
AbstractBy analysis of movement of large urea granules in the fluid-bed the design height of the fluid-bed air duct in the TEC granulator is changed from 1 000 mm to 900 mm. After the change, the fluidized state the fluid-bed level is not affected, no alteration of the various parameters is required in operation, and the corrosion of the air duct and door by dilute urea sloution is reduced in cleaning the granulator with the solution.
Keywordslargeurea granulesgranulator fluid-bed air ductrenovation
塔里木油田石化分公司尿素装置设计产能为 800kt/a，其中熔融尿素部分由意大利斯纳姆公司专利提供设计包，大颗粒造粒部分由日本东洋工程公司（TEC)专利提供设计包。该装置采用目前世界上先进的化肥生产工艺，主要设备由国外引进，仪表控制方面采用DCS和ITCC控制系统。 TEC大颗粒尿素造粒装置工艺流程简单，安装紧凌，投资省：排放气经湿式洗涤后，尿素粉尘含量可降至30mg/m（标态）；颗粒尿素产品规格多，可根据不同用途改变筛网孔径的大小并控制循环率设有单羟甲基脲（MMU）系统，产品尿索强度和肥效都得到加强。
1
颗粒在流化床中的运动分析
斜孔多孔板在流化床中的作用除支撑颗粒和
产生水平推力排出颗粒外，主要是均匀布气，以形成良好的起始流化条件并保持稳定。因此，斜孔多孔板的设计和制造对流化质量有很大影响，其
本文作者的联系方式：susheng-tlm@petrochina.com.cn 38
万方数据
中开孔率及压力降是多孔板的重要参数。现以直孔多孔板为例.按流体力学原理来确立速度与开孔率和收缩系数的关系式，并建立压力降的基本关系式(")。
如图1所示的直孔多孔板，其开口面积为a，气体沿全床截面积A以速度t（压力为Pe）进人分布板下部；气体流人直孔人口时为充满流股，由于人口流线的惯性，在直孔中形成收缩流股，其出口收缩截面积为a与收缩系数c之积，此处流速
图1颗粒在流化床中的运动分析
