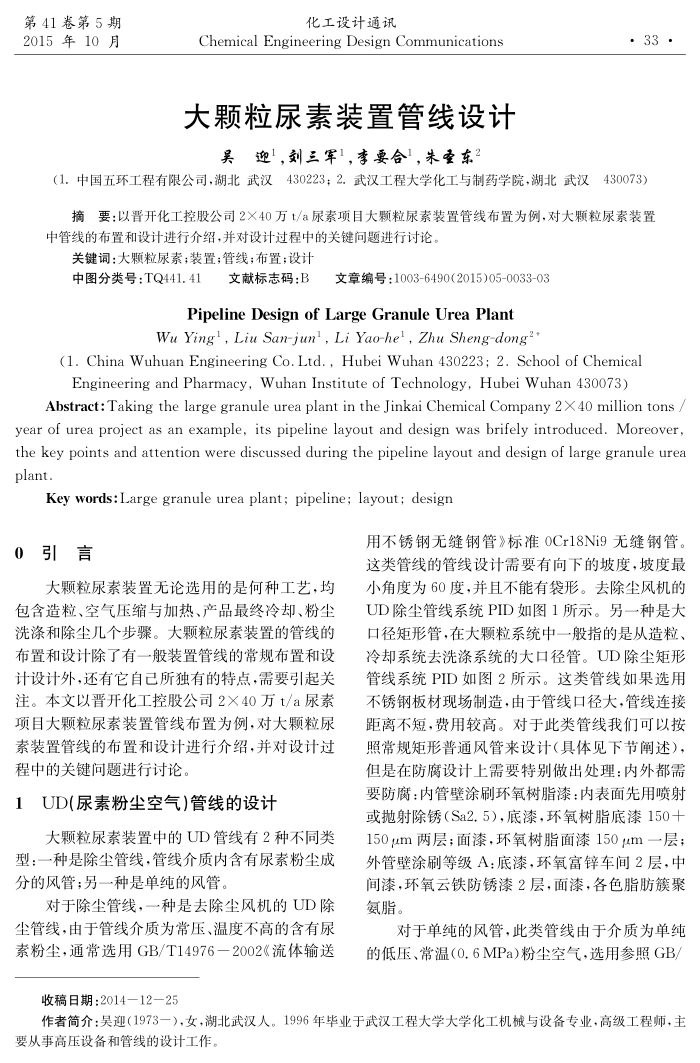

第41卷第5期 2015年10月
化工设计通讯
Chemical Engineering Design Communications 大颗粒尿素装置管线设计
吴迎1，刘三军1，李要合1，朱堂东
·33.
（1.中国五环工程有限公司，湖北武汉430223；2.武汉工程大学化工与制药学院，湖北武汉430073）摘要：以晋开化工控股公司2X40万t/a尿素项目大颗粒尿素装置管线布置为例，对大颗粒尿素装置
中管线的布置和设计进行介绍，并对设计过程中的关键问题进行讨论
关键词：大颗粒尿素；装置；管线；布置；设计
中图分类号：TQ441.41文献标志码：B
文章编号：1003-6490(2015)05-0033-03
Pipeline Design of Large Granule Urea Plant
Wu Ying',LiuSan-jun',LiYao-he',ZhuSheng-dong
(1. China Wuhuan Engineering Co.Ltd., Hubei Wuhan 43o223; 2. School of Chemical Engineering and Pharmacy,Wuhan Institute of Technology,Hubei Wuhan 430073)
Abstract:Taking the largegranuleurea plant in the Jinkai Chemical Company2X 40 million tons/ year of urea project as an example, its pipeline layout and design was brifely introduced. Moreover the key points and attention were discussed during the pipeline layout and design of large granule urea plant.
Key words:Large granule urea plant; pipeline; layout; design
0引言
大颗粒尿素装置无论选用的是何种工艺，均包含造粒、空气压缩与加热、产品最终冷却、粉尘洗涤和除尘个步骤。大题粒尿素装置的管线的布置和设计除有一般装置管线的常规布置和设计设计外，还有它自已所独有的特点，需要引起关注。本文以普开化工控股公司2×40万t/a尿素项目大颗粒尿素装置管线布置为例，对大颗粒尿素装置管线的布置和设计进行介绍，并对设计过程中的关键问题进行讨论
1UD(尿素粉尘空气）管线的设计
大颗粒尿素装置中的UD管线有2种不同类型：一种是除尘管线，管线介质内含有尿素粉尘成分的风管；另一种是单纯的风管。
对于除尘管线，一种是去除尘风机的UD除尘管线，由于管线介质为常压、温度不高的含有尿素粉尘，通常选用GB/T14976一2002《流体输送
收稿日期：2014-12—25
用不锈钢无缝钢管》标准0Cr18Ni9无缝钢管这类管线的管线设计需要有向下的坡度，坡度最小角度为60度，并且不能有袋形。去除尘风机的 UD除尘管线系统PID如图1所示。另一种是大口径矩形管，在大颗粒系统中一般指的是从造粒、冷却系统去洗涤系统的大口径管。UD除尘矩形管线系统PID如图2所示。这类管线如果选用不锈钢板材现场制造，由于管线口径大，管线连接距离不短，费用较高。对于此类管线我们可以按照常规矩形普通风管来设计（具体见下节阐述），但是在防腐设计上需要特别做出处理：内外都需要防腐：内管壁涂刷环氧树脂漆：内表面先用喷射或抛射除锈（Sa2.5），底漆，环氧树脂底漆150十 150um两层；面漆，环氧树脂面漆150um一层；外管壁涂刷等级A：底漆，环氧富锌车间2层，中间漆，环氧云铁防锈漆2层，面漆，各色脂肪簇聚氨脂。
对于单纯的风管，此类管线由于介质为单纯的低压、常温（0.6MIPa)粉尘空气，选用参照GB/
作者简介：吴迎（1973一），女，湖北武汉人。1996年毕业于武汉工程大学大学化工机械与设备专业，高级工程师，主要从事高压设备和管线的设计工作。
