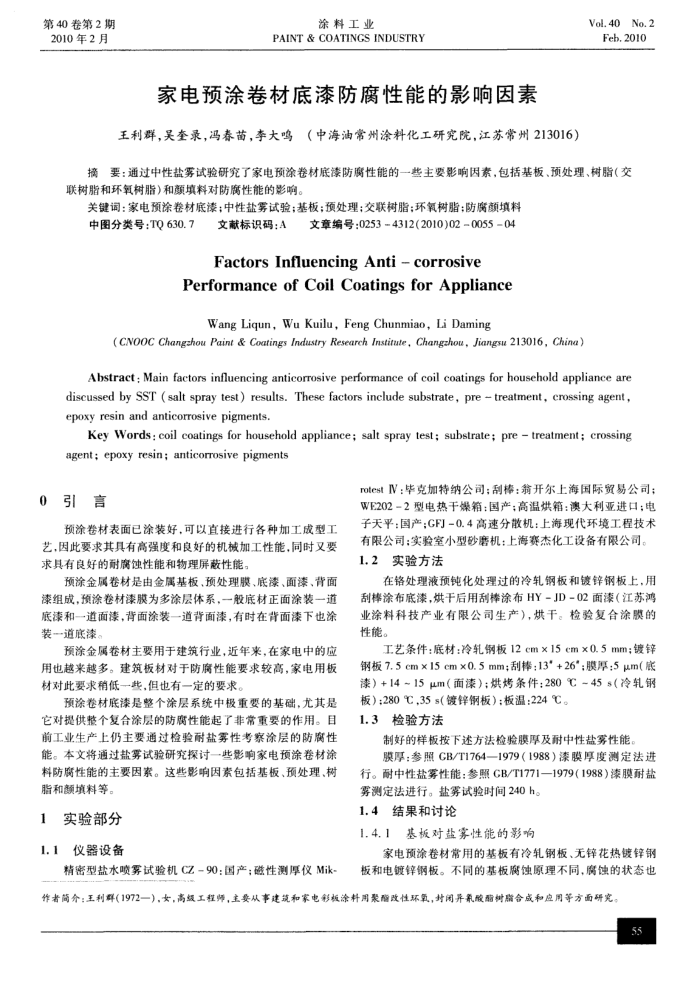

第40卷第2期 2010年2月
涂料工业
PAINT & COATINGS INDUSTRY
家电预涂卷材底漆防腐性能的影响因素
王利群吴奎录，冯春苗，李大鸣（中海油常州涂料化工研究院，江苏常州213016）
Vol.40No.2 Feb.2010
摘要：通过中性盐雾试验研究了家电预涂卷材底漆防腐性能的一紫主要影响因素，包括基板、预处理、树脂（交联树脂和环氧树脂)和颜填料对防腐性能的影响。
关键调：家电预涂卷材底漆；中性盐雾试验；基板；预处理；交联树脂；环氧树脂；防腐额填料
中图分类号：TQ630.7
文献标识码：A
文章编号：02534312(2010)02005504
FactorsInfluencingAnti-corrosive
PerformanceofCoilCoatingsforAppliance
Wang Liqun, Wu Kuilu, Feng Chunmiao, Li Daming
(CNOOC Changshou Paint & Coatings Industry Research Institute, Changzhou, Jiangsu 213016, China)
Abstract: Main factors influencing anticorrosive performance of coil coatings for household appliance are discussed by SST (salt spray test) results. These factors include substrate, pre treatment, crossing agent, epoxy resin and anticorrosive pigments.
Key Words: coil coatings for household appliance; salt spray test; substrate; pre treatment; crossing agent; epoxy resin; anticorrosive pigments
0引言
预涂卷材表面已涂装好，可以直接进行各种加工成型工艺，因此要求其具有高强度和良好的机械加工性能，同时又要求具有良好的耐腐蚀性能和物理屏蔽性能，
预涂金属卷材是由金属基板、预处理膜、底漆、面漆、背面漆组成，预涂卷材漆膜为多涂层体系，一般底材正面涂装一道底速和一道面漆，背面涂装一道背面漆，有时在背面漆下也涂装一道底漆
预涂金属卷材主要用于建筑行业，近年来，在家电中的应用也越来越多。建筑板材对于防腐性能要求较高，家电用板材对此要求稍低一些，但也有一定的要求。
预涂卷材底漆是整个涂层系统中极重要的基础，尤其是它对提供个复合涂层的防质性能起了非常重要的作用。目前工业生产上仍主要通过检验耐盐雾性考察涂层的防腐性能。本文将通过盐雾试验研究探讨一些影响家电预涂卷材涂料防腐性能的主要因索。这些影响因素包括基板、预处理、树脂和额填料等。
1
实验部分
1.1仪器设备
精密型盐水喷雾试验机CZ-90：国产；磁性测厚仪Mik-
rotestIV：毕克加特纳公司；刮棒：翁开尔上海国际贸易公司； WE202-2型电热于燥箱：国产；高温烘箱：澳大利亚进口；电子天平：国产：GFJ-0.4高速分散机：上海现代环境工程技术有限公司：实验室小型砂磨机：上海赛杰化工设备有限公司。 1.2实验方法
在铬处理液预钝化处理过的冷轧钢板和镀锌钢板上，用刮棒涂布底漆，烘干后用刮棒涂布HY-JD-02面漆（江苏鸿业涂料科技产业有限公司生产），烘干。检验复合涂膜的性能。
工艺条件：底材：冷轧钢板12cm×15cmx0.5mm；镀锌钢板7.5cm×15cm×0.5mm；刮棒：13+26°；膜厚；5μm（底漆）+14~15μm（面漆）；烘烤条件：280℃~45s（冷轧钢
板）；280℃，35s（镀锌钢板）：板温：224℃。 1.3
检验方法
制好的样板按下述方法检验膜厚及耐中性盐雾性能。
膜厚：参照CB/T1764—1979（1988）漆膜厚度测定法进行。耐中性盐雾性能：参照CB/T1771—1979(1988）漆膜耐盐雾测定法进行。盐雾试验时间240h。
1.4结果和讨论 1.4.1
基板对盐雾性能的影响
家电预涂卷材常用的基板有冷轧钢板、无锌花热镀锌钢板和电镀锌钢板。不同的基板腐蚀原理不同，腐蚀的状态也
作者简介：王利群（1972一），女，高级工程师，主要从事建筑和家电彩板涂料用聚酯改性环氧，对闭异氰酸酯树脂合成和应用等方面研究。
5
