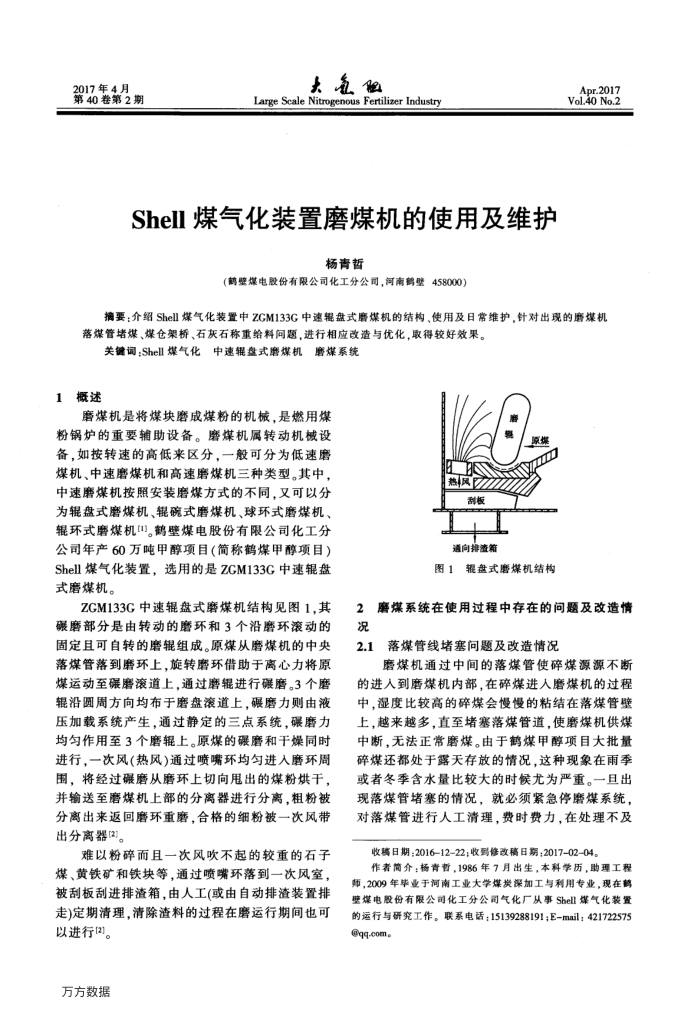

Shell煤气化装置磨煤机的使用及维护
杨青哲
（鹤壁煤电股份有限公司化工分公司，河南鹤壁458000）
Apr.2017 Vol.40 No.2
摘要：介绍Shell煤气化装置中ZGM133G中速辑盘式磨煤机的结构、使用及日常维护，针对出现的磨煤机落煤管堵煤、煤仓架桥、石灰石称重给料间题，进行相应改造与优化，取得较好效果。
关键词：Shell煤气化中速辑盘式磨煤机磨煤系统
1概述
磨煤机是将煤块磨成煤粉的机械，是燃用煤
粉锅炉的重要辅助设备。磨煤机属转动机械设备，如按转速的高低来区分，一般可分为低速磨煤机、中速磨煤机和高速磨煤机三种类型。其中，中速磨煤机按照安装磨煤方式的不同，又可以分为辊盘式磨煤机、辊硫式磨煤机、球环式磨煤机、辊环式磨煤机1]。鹤壁煤电股份有限公司化工分公司年产60万吨甲醇项目（简称鹤煤甲醇项目） Shell煤气化装置，选用的是ZCM133G中速辊盘式磨煤机。
ZGM133G中速辑盘式磨煤机结构见图1，其碾磨部分是由转动的磨环和3个沿磨环滚动的固定且可自转的磨辑组成。原煤从磨煤机的中央落煤管落到磨环上，旋转磨环借助于离心力将原煤运动至碾磨滚道上，通过磨辑辊进行碾磨。3个磨辑沿圆周方向均布于磨盘滚道上，碾磨力则由液压加载系统产生，通过静定的三点系统，碾磨力均匀作用至3个磨辊上。原煤的碾磨和干燥同时进行，一次风(热风)通过喷嘴环均匀进人磨环周围，将经过碾磨从磨环上切向甩出的煤粉烘干并输送至磨煤机上部的分离器进行分离，粗粉被分离出来返回磨环重磨，合格的细粉被一次风带出分离器2]。
难以粉碎而且一次风吹不起的较重的石子煤、黄铁矿和铁块等，通过喷嘴环落到一次风室，被刮板刮进排渣箱，由人工（或由自动排渣装置排走)定期清理，清除渣料的过程在磨运行期间也可
以进行[3]。万方数据
热风刮板
通向排渣箱
原
图1辊盘式磨煤机结构
2磨煤系统在使用过程中存在的问题及改造情况
2.1
落煤管线堵塞问题及改造情况
磨煤机通过中间的落煤管使碎煤源源不断
的进人到磨煤机内部，在碎煤进人磨煤机的过程中，湿度比较高的碎煤会慢慢的粘结在落煤管壁上，越来越多，直至堵塞落煤管道，使磨煤机供煤中断，无法正常磨煤。由于鹤煤甲醇项目大批量碎煤还都处于露天存放的情况，这种现象在雨季或者冬季含水量比较大的时候尤为严重。一且出现落煤管堵塞的情况，就必须紧急停磨煤系统，对落煤管进行人工清理，费时费力，在处理不及
收稿日期；2016-12-22；收到修改稿日期；2017-02-04。
作者简介，杨青暂，1986年7月出生，本料学历，助理工程师，2009年毕业于河南工业大学煤炭深加工与利用专业，现在鹤壁煤电股份有限公司化工分公司气化厂从事Shell煤气化装置的运行与研究工作。联系电话：15139288191；E-mail；421722575 qq.com.
