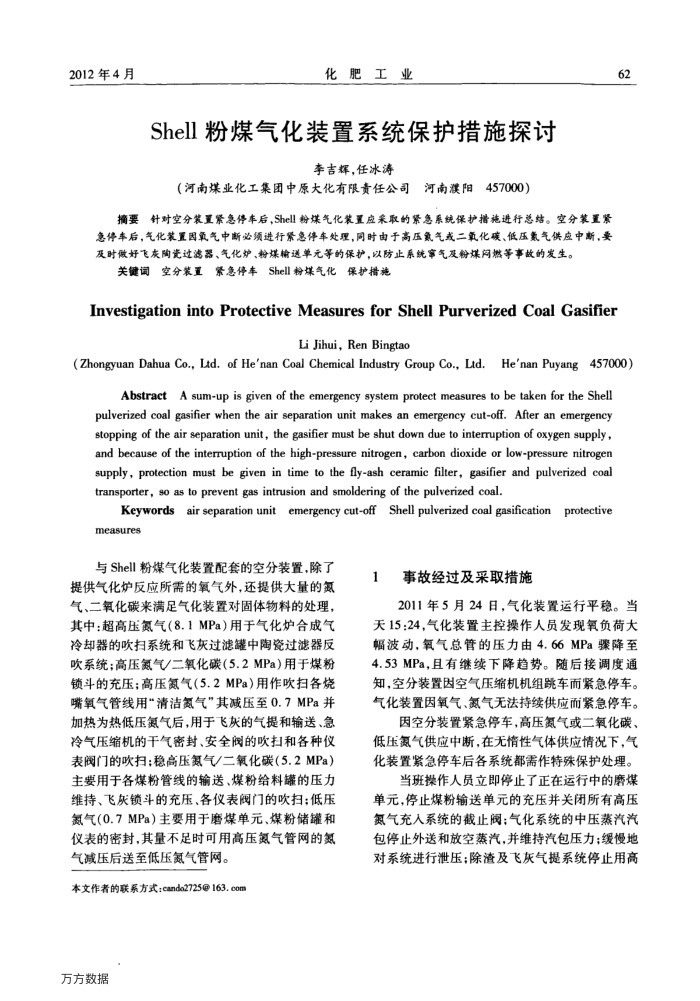

2012年4月
化肥工业
Shell粉煤气化装置系统保护措施探讨
李吉辉，任冰涛
（河南煤业化工集团中原大化有限责任公司河南濮阳457000）
摘要针对空分装置紧急停车后，Shell粉煤气化装置应采取的紧急系统保护措施进行总结。空分装置紧急停车后，气化装置因氧气中断必须进行紧急停车处理，同时由于高压氮气或二氧化碳、低压氮气供应中断，要及时做好飞灰陶瓷过滤器、气化炉、粉煤输送单元等的保护，以防止系统审气及粉煤问燃等事故的发生。
关键词空分装置崇急停车Shell粉煤气化保护措施
62
InvestigationintoProtective Measuresfor ShellPurverized Coal Gasifier
Li Jihui,RenBingtao
(Zhongyuan Dahua Co., Ltd. of He'nan Coal Chemical Industry Group Co., Lid.He'nan Puyang457000)
AbstractA sum-up is given of the emergency system protect measures to be taken for the Shell pulverized coal gasifier when the air separation unit makes an emergency cut-off. After an emergency stopping of the air separation unit, the gasifier must be shut down due to interruption of oxygen supply, and because of the interruption of the high-pressure nitrogen, carbon dioxide or low-pressure nitrogen supply, protection must be given in time to the fly-ash ceramic filter, gasifier and pulverized coal transporter, so as to prevent gas intrusion and smoldering of the pulverized coal.
Keywordsair separation unit emergency cut-offShell pulverized coal gasificationprotective
measures
与Shell粉煤气化装置配套的空分装置，除了提供气化炉反应所需的氧气外，还提供大量的氮气、二氧化碳来满足气化装置对固体物料的处理其中：超高压氮气（8.1MPa）用于气化炉合成气冷却器的吹扫系统和飞灰过滤器中陶瓷过滤器反吹系统；高压氮气/二氧化碳（5.2MPa)用于煤粉锁斗的充压；高压氮气（5.2MPa）用作吹扫各烧嘴氧气管线用"清洁氮气"其减压至0.7MPa并加热为热低压氮气后，用于飞灰的气提和输送、急冷气压缩机的干气密封、安全阀的吹扫和各种仪表阀门的吹扫；稳高压氮气/二氧化碳（5.2MPa）主要用于各煤粉管线的输送、煤粉给料罐的压力维持、飞灰锁斗的充压、各仪表阀门的吹扫；低压氮气（0.7MPa）主要用于磨煤单元、煤粉储罐和仪表的密封，其量不足时可用高压氮气管网的氮气减压后送至低压氮气管网。
本文作者的联系方式：eando2725@163.com 万方数据
事故经过及采取措施
2011年5月24日，气化装置运行平稳。当天15:24，气化装置主控操作人员发现氧负荷大幅波动，氧气总管的压力由4.66MPa骤降至 4.53MPa，且有继续下降趋势。随后接调度通知，空分装置因空气压缩机机组跳车而紧急停车。气化装置因氧气、氮气无法持续供应而紧急停车。
因空分装置紧急停车，高压氮气或二氧化碳、低压氮气供应中断，在无情性气体供应情况下，气化装置紧急停车后各系统都需作特殊保护处理。
当班操作人员立即停止了正在运行中的磨煤单元，停止煤粉输送单元的充压并关闭所有高压氮气充入系统的截止阀；气化系统的中压蒸汽汽包停止外送和放空蒸汽，并维持汽包压力；缓慢地对系统进行泄压；除渣及飞灰气提系统停止用高
