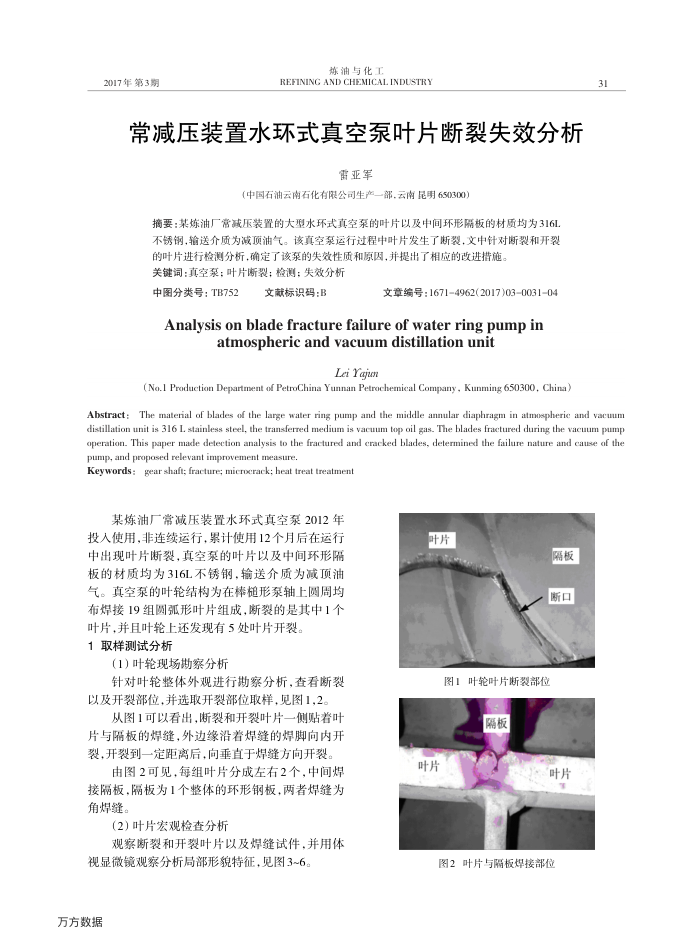

2017年第3期
炼油与化工
REFINING AND CHEMICAL INDUSTRY
常减压装置水环式真空泵叶片断裂失效分析
雷亚军
(中国石油云南石化有限公司生产部.云南民明650300)
摘要：某炼油厂常减压装置的大型水环式真空案的叶片以及中间环形隔板的材质均为316 不锈钢，输送介质为减顶油气。该真空泵运行过程中叶片发生了断裂，文中针对断裂和开裂
的叶片进行检测分析，确定了该泵的失效性质和原因，并提出了相应的改进措施。关键词：真空泵；叶片断裂；检测；失效分析
中图分类号：TB752
文献标识码：B
文章编号：16714962(2017)03003104
Analysisonbladefracturefailureofwaterringpumpin
atmospheric and vacuum distillation unit
Lei Yajun
(No.1 Production Department of PetroChina Yunnan Petrochemical Company, Kunming 650300, China)
31
Abstract :The material of blades of the large water ring pump and the middle annular diaphragm in atmospheric and vacut distillation unit is 316 L stainless steel, the transferred medium is vacuum top oil gas. The blades fractured during the vacuum pump operation. This paper made detection analysis to the fractured and cracked blades, determined the failure nature and cause of the pump, and proposed relevant improvement measure.
Keywords:gear shaft; fracture; microcrack; heat treat treatment
某炼油厂常减压装置水环式真空泵2012年
投入使用，非连续运行，累计使用12个月后在运行中出现叶片断裂，真空的叶片以及中间环形隔板的材质均为316L不锈钢，输送介质为减项油气。真空泵的叶轮结构为在棒相形泵轴上圆周均布焊接19组圆弧形叶片组成，断裂的是其中1个
叶片，并且叶轮上还发现有5处叶片开裂。 1取样测试分析
（1）叶轮现场勘察分析
针对叶轮整体外观进行勘察分析，查看断裂以及开裂部位，并选取开裂部位取样，见图1，2。
从图1可以看出，断裂和开裂叶片一侧贴着叶片与隔板的焊缝，外边缘沿着焊缝的焊脚向内开裂，开裂到一定距离后，向垂直于焊缝方向开裂。
由图2可见，每组叶片分成左右2个，中间焊接隔板，隔板为1个整体的环形钢板，两者焊缝为角焊缝。
(2）叶片宏观检查分析
观察断裂和开裂叶片以及焊缝试件，并用体视显微镜观察分析局部形貌特征，见图3~6。
万方数据
叶片
隔板断口
图1叶轮叶片断裂部位
隔板
叶片
叶片
图2叶片与隔板焊接部位
