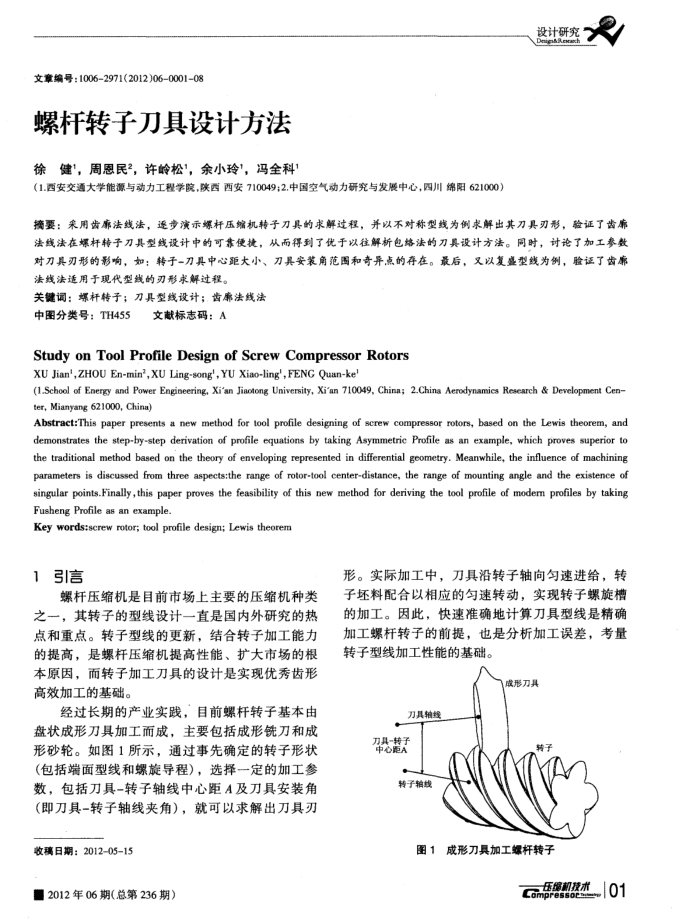

文章编号：10062971(2012)06000108
螺杆转子刀具设计方法徐健1，周恩民2，许岭松"，余小玲1，冯全科
（1.西安交酒大学能源与动力工程学院，陕西西安710049;2.中国空气动力研究与发展中心，四川绵阳621000）
设计研究
摘要：采用齿廊法线法，逐步演示螺杆压缩机转子刀具的求解过程，并以不对称型线为例求解出其刀具刃形，验证了齿廊法线法在螺杆转子刀具型线设计中的可靠便捷，从而得到了优于以往解析包络法的刀具设计方法。同时，讨论了加工参数对刀具刃形的影响，如：转子-刀具中心距大小、刀具安装角范围和奇异点的存在。最后，叉以复盛型线为例，验证了齿廉法线法适用于现代型线的刃形求解过程。
关键调：螺杆转子：刀具型线设计：齿康法线法
中图分类号：TH455
文献标志码：A
Study on Tool Profile Design of Screw Compressor Rotors XU Jian',ZHOU En-min’,XU Ling-song', YU Xiao-ling',FENG Quan-ke
(1.School of Energy and Power Engineering, Xi'an Jiaotong University, Xi'an 710049, China; 2.China Aerodynamics Research & Development Cen-ter, Mianyang 621000, China)
Abstract:This paper presents a new method for tool profile designing of screw compressor rotors, based on the Lewis theorem, and demonstrates the step-by-step derivation of profile equations by taking Asymmetric Profile as an example, which proves superior to the traditional method based on the theory of enveloping represented in differential geometry. Meanwhile, the influence of machining parameters is discussed from three aspects:the range of rotor-tool center-distance, the range of mounting angle and the existence of singular points.Finally,this paper proves the feasibility of this new method for deriving the tool profile of modem profiles by taking Fusheng Profile as an example.
Key words:screw rotor; tool profile design; Lewis theorem
1引言
螺杆压缩机是目前市场上主要的压缩机种类之一，其转子的型线设计一直是国内外研究的热点和重点。转子型线的更新，结合转子加工能力的提高，是螺杆压缩机提高性能、扩大市场的根本原因，而转子加工刀具的设计是实现优秀齿形高效加工的基础。
经过长期的产业实践，目前螺杆转子基本由盘状成形刀具加工而成，主要包括成形铣刀和成形砂轮。如图1所示，通过事先确定的转子形状（包括端面型线和螺旋导程），选择一定的加工参数，包括刀具-转子轴线中心距A及刀具安装角（即刀具-转子轴线夹角），就可以求解出刀具刃
收稿日期：20120515
■2012年06期（总第236期）
形。实际加工中，刀具沿转子轴向匀速进给，转子坏料配合以相应的勾速转动，实现转子螺旋槽的加工。因此，快速准确地计算刀具型线是精确加工螺杆转子的前提，也是分析加工误差，考量转子型线加工性能的基础。
7
刀其轴线
刀具-转子中心距A
转子轴线
或形刀具
图1成形刀具加工螺杆转子
