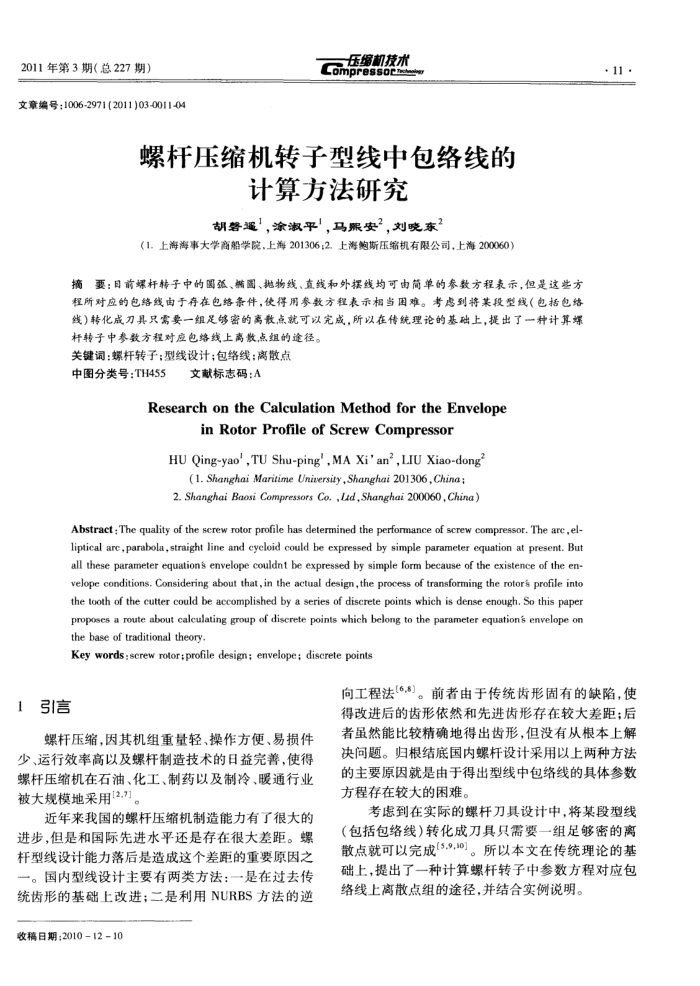

2011年第3期（总227期）
文章编号：1006-2971(2011)03-0011-04
压机技术 Compressoc
螺杆压缩机转子型线中包络线的
计算方法研究
胡磐遥”，涂淑平，马照安？，刘晓东”
（1.上海海事大学商船学院，上海201306;2.上海鲍斯压缩机有限公司，上海200060）
摘要：日前螺杆转子中的圈张、额围、地物线、直线和外摆线均可由简单的参数方程表示，但是这些方程所对应的包络线由于存在包络条件，使得用参数方程表示相当困难。考虑到将某段型线（包括包络线)转化成刀其只需要一组足够密的离散点就可以完成，所以在传统理论的基础上，提出了一种计算螺
杆转子中参数方程对应包络线上离散点组的途径。关键词：螺杆转子：型线设计；包络线；离散点
中图分类号：TH455
文献标志码：A
ResearchontheCalculationMethodfortheEnvelope
inRotorProfileofScrewCompressor
onxdoek(1. Shanghai Maritime University,Shanghai 201306, China; 2. Shanghai Baosi Compressors Co. ,Lad,Shanghai 200060, China)
Abstract : The quality of the screw rotor profile has determined the perfomance of screw compressor. The arc,el-liptical arc,parabola,straight line and cycloid could be expressed by simple parameter equation at present. But all these parameter equations envelope couldnt be expressed by simple form because of the existence of the en-velope conditions. Considering about that,in the actual design,the process of transforming the rotors profile into the tooth of the cutter could be accomplished by a series of discrete points which is dense enough. So this paper proposes a route about calculating group of discrete points which belong to the parameter equations envelope on the base of traditional theory
Key words: screw rotor; profile design; envelope; discrete points
引信言 1
螺杆压缩，因其机组重量轻、操作方便、易损件少、运行效率高以及螺杆制造技术的日益完善，使得螺杆压缩机在石油、化工、制药以及制冷、暖通行业被大规模地采用[2.7]。
近年来我国的螺杆压缩机制造能力有了很大的
进步，但是和国际先进水平还是存在很大差距。螺耗型线设计能力落后是造成这个差距的重要原因之一。国内型线设计主要有两类方法：一是在过去传统齿形的基础上改进；二是利用NURBS方法的逆
收稿日期：2010-12-10
11
向工程法(6,8)。前者由于传统齿形固有的缺陷，使得改进后的齿形依然和先进齿形存在较大差距；后者虽然能比较精确地得出齿形，但没有从根本上解决问题。归根结底国内螺杆设计采用以上两种方法的主要原因就是由于得出型线中包络线的具体参数方程存在较大的困难。
考到在实际的螺杆刀具设计中，将某段型线（包括包络线）转化成刀具只需要一组足够密的离散点就可以完成[5,9,10]。所以本文在传统理论的基础上，提出了一种计算螺杆转子中参数方程对应包络线上离散点组的途径，并结合实例说明。
