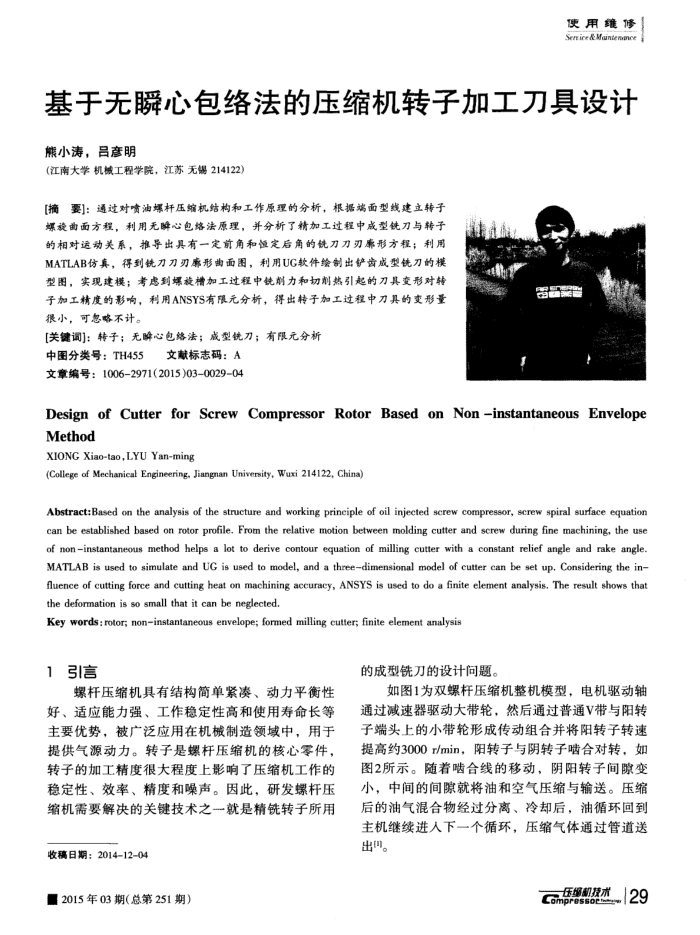

基于无瞬心包络法的压缩机转子加工刀具设计熊小涛，吕彦明
（江南大学机械工程学院，江苏无锡214122）
[摘要]：通过对喷油螺杆压缩机结构和工作原理的分析，根据端面型线建立转子螺旋曲面方程，利用无瞬心包络法原理，并分析了精加工过程中成型镜刀与转子的相对运动关系，推导出具有一定前角和恒定后角的铣刀刀刃廉形方程；利用 MATLAB仿真，得到铣刀刀刃廊形曲面图，利用UG软件绘制出铲齿成型镜刀的模型图，实现建模；考虑到螺旋槽加工过程中镜削力和切削热引起的刀具变形对转子加工精度的影响，利用ANSYS有限元分析，得出转子加工过程中刀具的变形量很小，可忽略不计。
[关键调]：转子；无心包络法；成型铣刀；有限元分析
中图分类号：TH455
文献标志码：A
文章编号：1006-2971(2015)03-0029-04
DesignofCutterforScrewCompressorRotorBasedonNon-instantaneousEnvelope Method
XIONG Xiao-tao,LYU Yan-ming
(College of Mechanical Engineering, Jiangnan University, Wuxi 214122, China)
Abstract:Based on the analysis of the structure and working principle of oil injected screw compressor, screw spiral surface equation can be established based on rotor profile, From the relative motion between molding cutter and screw during fine machining, the use of noninstantaneous method helps a lot to derive contour equation of milling cutter with a constant relief angle and rake angle MATLAB is used to simulate and UG is used to model, and a threedimensional model of eutter can be set up, Considering the in-fluence of cutting force and cutting heat on machining accuracy, ANSYS is used to do a finite element analysis, The result shows that the deformation is so small that it can be neglected.
Key words: rotor; noninstantaneous envelope; formed milling cutter; finite element analysis
引言 1
螺杆压缩机具有结构简单紧凑、动力平衡性好、适应能力强、工作稳定性高和使用寿命长等主要优势，被广泛应用在机械制造领域中，用于提供气源动力。转子是螺杆压缩机的核心零件，转子的加工精度很大程度上影响了压缩机工作的稳定性、效率、精度和噪声。因此，研发螺杆压缩机需要解决的关键技术之就是精铣转子所用
收稿日期：2014-12-04
■2015年03期（总第251期）
的成型铣刀的设计问题。
如图1为双螺杆压缩机整机模型，电机驱动轴通过减速器驱动大带轮，然后通过普通V带与阳转子端头上的小带轮形成传动组合并将阳转子转速提高约3000r/min，阳转子与阴转子啮合对转，如图2所示。随着啮合线的移动，阴阳转子间隙变小，中间的间隙就将油和空气压缩与输送。压缩后的油气混合物经过分离、冷却后，油循环回到主机继续进人下一个循环，压缩气体通过管道送年
