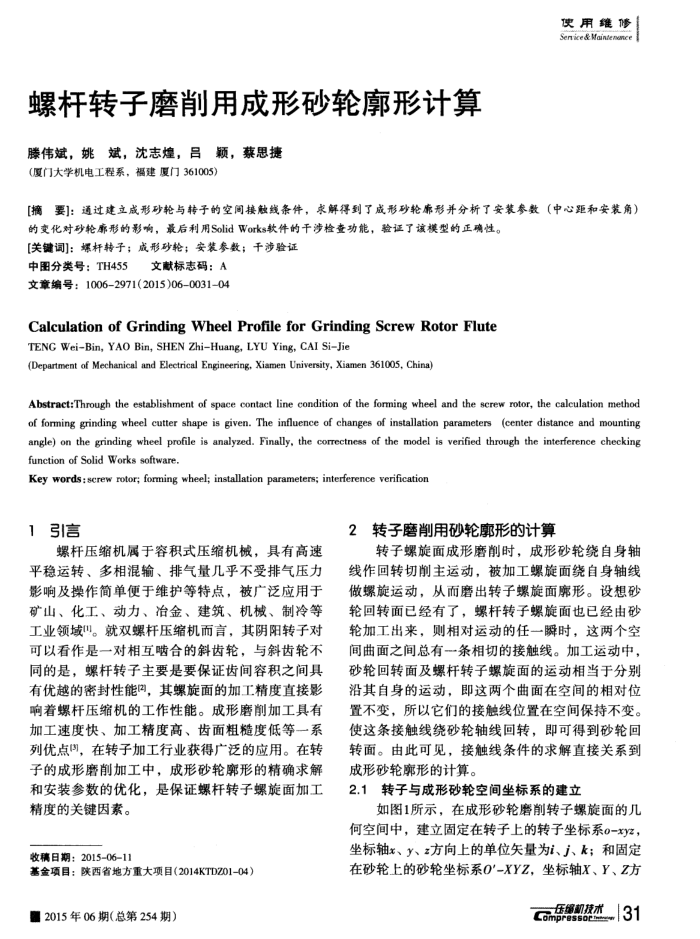

螺杆转子磨削用成形砂轮廓形计算
滕伟斌，姚斌，沈志煌，吕颖，蔡思捷（厦门大学机电工程系，福建厦门361005)
使用维修 Senice&Maindenoce
[摘要]：通过建立成形砂轮与转子的空间接触线条件，求解得到了成形砂轮廊形并分析了安装参数（中心距和安装角）的变化对砂轮廊形的影响，最后利用SolidWorks软件的干涉检查功能，验证了该模型的正确性。
[关键词]：螺杆转子；成形砂轮；安装参数；千涉验证中图分类号：TH455
文献标志码：A
文章编号：10062971(2015)06-0031-04
CalculationofGrindingWheelProfileforGrindingScrewRotorFlute TENG WeiBin, YAO Bin, SHEN ZhiHuang, LYU Ying, CAI SiJie
(Department of Mechanical and Electrical Engineering, Xiamen University, Xiamen 361005, China)
Abstract:Through the establishment of space contact line condition of the forming wheel and the screw rotor, the calculation method of foming grinding wheel cutter shape is given. The influence of changes of installation parameters(center distance and mounting angle) on the grinding wheel profile is analyzed. Finally, the correctness of the model is verified through the interference checking function of Solid Works software.
Key words: screw rotor; forming wheel; installation parameters; interference verificatior
引信言 1
螺杆压缩机属于容积式压缩机械，具有高速平稳运转、多相混输、排气量几乎不受排气压力影响及操作简单便于维护等特点，被广泛应用于矿山、化工、动力、冶金、建筑、机械、制冷等工业领域"。就双螺杆压缩机而言，其阴阳转子对可以看作是一对相互啮合的斜齿轮，与斜齿轮不同的是，螺杆转子主要是要保证齿间容积之间具有优越的密封性能闪，其骤旋面的加工精度直接影响着螺杆压缩机的工作性能。成形磨削加工具有加工速度快、加工精度高、齿面粗糙度低等一系列优点围，在转子加工行业获得广泛的应用。在转子的成形磨削加工中，成形砂轮廓形的精确求解和安装参数的优化，是保证骤耗转子螺旋面加工
精度的关键因素。收稿日期：2015-06-11
基金项目：陕西省地方重大项目（2014KTDZ01-04） 2015年06期（总第254期）
2转子磨削用砂轮廓形的计算
转子螺旋面成形磨削时，成形砂轮绕自身轴线作回转切削主运动，被加工螺旋面绕自身轴线做螺旋运动，从而磨出转子螺旋面形。设想砂轮回转面已经有了，螺杆转子螺旋面也已经由砂轮加工出来，则相对运动的任一瞬时，这两个空间曲面之间总有条相切的接触线。加工运动中，砂轮回转面及螺杆转子螺旋面的运动相当于分别沿其自身的运动，即这两个曲面在空间的相对位置不变，所以它们的接触线位置在空间保持不变。使这条接触线绕砂轮轴线回转，即可得到砂轮回转面。由此可见，接触线条件的求解直接关系到成形砂轮廊形的计算。
2.1转子与成形砂轮空间坐标系的建立
如图1所示，在成形砂轮磨削转子螺旋面的几何空间中，建立固定在转子上的转子坐标系o=xyz，坐标轴x、y、z方向上的单位矢量为i、j、k；和固定在砂轮上的砂轮坐标系O'-XYZ，坐标轴X、Y、Z方
