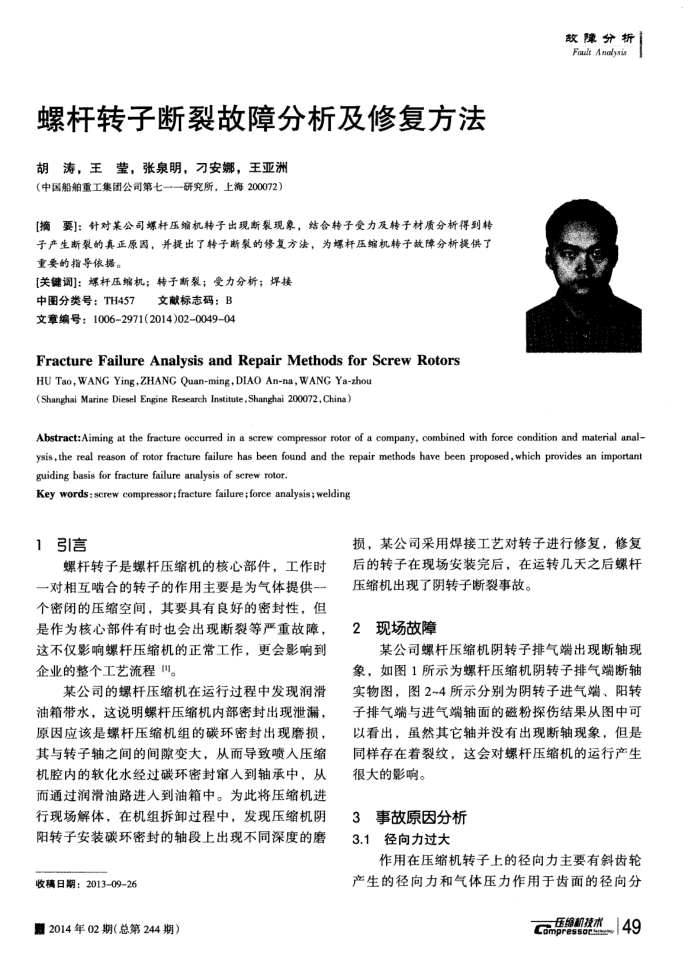

螺杆转子断裂故障分析及修复方法
胡涛，王莹，张泉明，刁安娜，王亚洲（中国船舶重工集团公司第七一一研究所，上海200072）
[摘要]：针对某公司螺杆压缩机转子出现断裂现象，结合转子受力及转子材质分析得到转子产生断裂的真正原固，并提出了转子断裂的修复方法，为螺杆压缩机转子故障分析提供了重要的指导依据。
[关键调]：螺杆压缩机；转子断裂；受力分析；焊接中图分类号：TH457
文献标志码：B
文章编号：1006-2971(2014)02-0049-04
FractureFailureAnalysisandRepairMethodsforScrewRotors
HU Tao, WANG Ying,ZHANG Quan-ming,DIAO An-na, WANG Ya-zhou(Shanghai Marine Diesel Engine Research Institute,Shanghai 200072, China)
故障分析 Fault Analysis
Abstract:Aiming at the fracture occurred in a screw compressor rotor of a company, combined with force condition and material anal-ysis, the real reason of rotor fracture failure has been found and the repair methods have been proposed,which provides an important guiding basis for fracture failure analysis of screw rotor
Key words: screw compressor; fracture failure;force analysis; welding
1引信言
螺杆转子是螺杆压缩机的核心部件，工作时一对相互啮合的转子的作用主要是为气体提供个密闭的压缩空间，其要具有良好的密封性，但是作为核心部件有时也会出现断裂等严重故障，这不仅影响螺杆压缩机的正常工作，更会影响到企业的整个工艺流程[。
某公司的螺杆压缩机在运行过程中发现润滑油箱带水，这说明螺杆压缩机内部密封出现泄漏，原因应该是螺杆压缩机组的碳环密封出现磨损，其与转子轴之间的间隙变大，从而导致喷入压缩机腔内的软化水经过碳环密封审入到轴承中，从而通过润滑油路进入到油箱中。为此将压缩机进行现场解体，在机组拆卸过程中，发现压缩机阴阳转子安装碳环密封的轴段上出现不同深度的磨
收稿日期：2013-0926
翼2014年02期（总第244期）
损，某公司采用焊接工艺对转子进行修复，修复后的转子在现场安装完后，在运转几天之后螺杆压缩机出现了阴转子断裂事故。
现场故障 2
某公司螺杆压缩机阴转子排气端出现断轴现象，如图1所示为螺杆压缩机阴转子排气端断轴实物图，图2~4所示分别为阴转子进气端、阳转子排气端与进气端轴面的磁粉探伤结果从图中可以看出，虽然其它轴并没有出现断轴现象，但是同样存在着裂纹，这会对螺杆压缩机的运行产生很大的影响。
3事故原因分析 3.1径向力过大
作用在压缩机转子上的径向力主要有斜齿轮产生的径向力和气体压力作用于齿面的径向分
