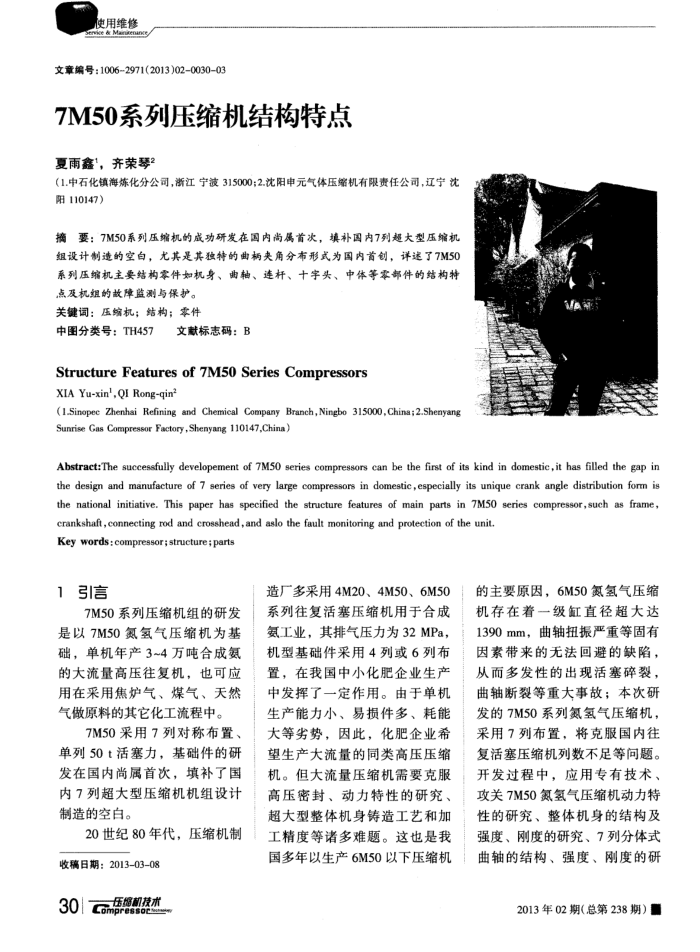

文章编号：10062971(2013)02003003
7M50系列压缩机结构特点夏雨鑫，齐荣琴2
（1.中石化镇海炼化分公司，浙江宁波315000；2.沈阳申元气体压缩机有限责任公司，辽宁沈阳110147）
摘要：7M50系列压缩机的成功研发在国内尚属首次，填补国内7列超大型压缩机组设计制造的空白，尤其是其独特的曲柄夹角分市形式为图内首创，详速了7M50 系列压缩机主要结构零件如机身、曲轴、连杆、十字头、中体等零部件的结构特
点及机组的故障监测与保护。关键词：压缩机；结构；零件
中图分类号：TH457
文献标志码：B
StructureFeaturesof7M5oSeriesCompressors XIA Yu-xin',QI Rong-qin
(1.Sinopee Zhenhai Refining and Chemieal Company Branch,Ningbo 315000, China;2.Shenyang Sunrise Gas Compressor Factory,Shenyang 110147,China)
Abstract:The successfully developement of 7M50 series compressors can be the first of its kind in domestic,it has filled the gap in the design and manufacture of 7 series of very large compressors in domestic,especially its unique crank angle distribution form is the national initiative., This paper has specified the structure features of main parts in 7M50 series compressor,such as frame,
crankshaft,connecting rod and crosshead,and aslo the fault monitoring and protection of the unit Key words:compressor;structure;parts
1引信言
7M50系列压缩机组的研发是以7M50氮氢气压缩机为基础，单机年产3~4万吨合成氨的大流量高压往复机，也可应用在采用焦炉气、煤气、天然气做原料的其它化工流程中。
7M50采用7列对称布置、单列50t活塞力，基础件的研发在国内尚属首次，填补了国内7列超大型压缩机机组设计制造的空白。
20世纪80年代，压缩机制
收稿日期：2013-03-08 30com质锦机技术
造厂多采用4M20、4M50、6M50 系列往复活塞压缩机用于合成氨工业，其排气压力为32MPa，机型基础件采用4列或6列布置，在我国中小化肥企业生产中发挥了一定作用。由于单机生产能力小、易损件多、耗能大等劣势，因此，化肥企业希望生产大流量的同类高压压缩机。但大流量压缩机需要克服高压密封、动力特性的研究、超大型整体机身铸造工艺和加工精度等诸多难题。这也是我国多年以生产6M50以下压缩机
的主要原因，6M50氮氢气压缩机存在着一级缸直径超大达 1390mm，曲轴扭振严重等固有因素带来的无法回避的缺陷，从而多发性的出现活塞碎裂，曲轴断裂等重大事故；本次研发的7M50系列氮氢气压缩机，采用7列布置，将克服国内往复活塞压缩机列数不足等问题。开发过程中，应用专有技术、攻关7M50氮氢气压缩机动力特性的研究、整体机身的结构及强度、刚度的研究、7列分体式曲轴的结构、强度、刚度的研
