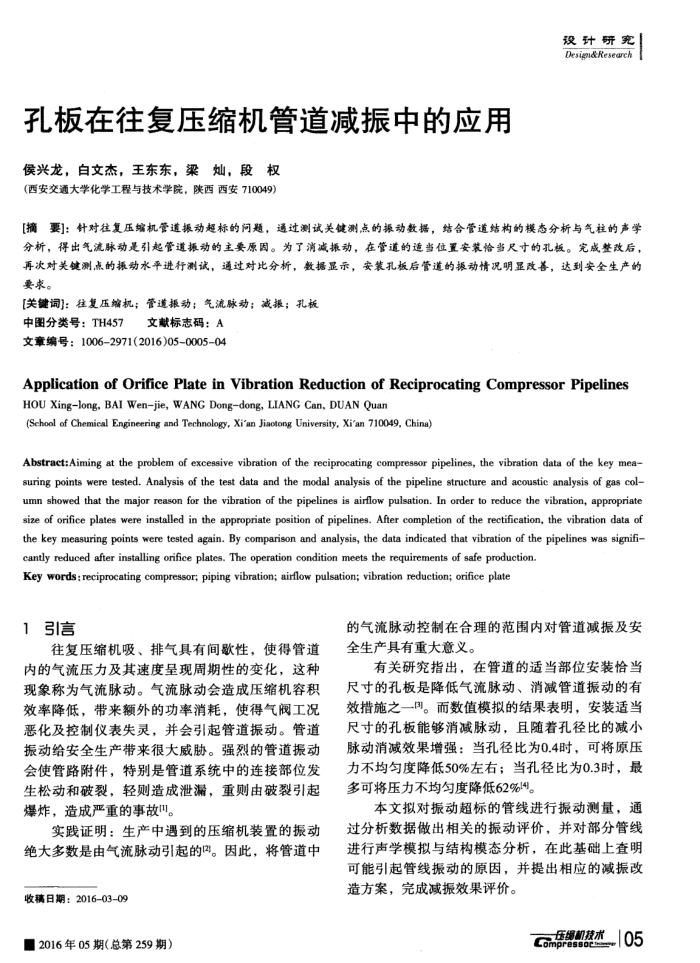

孔板在往复压缩机管道减振中的应用
侯兴龙，白文杰，王东东，梁灿，段权（西安交通大学化学工程与技术学院，陕西西安710049）
设计研究 Design&Research
[摘要]：针对往复压缩机管道振动超标的问题，通过测试关键测点的振动数据，结合管道结构的模态分析与气柱的声学分析，得出气流脉动是引起管道振动的主要原因。为了消减振动，在管道的适当位置安装恰当尺寸的孔板。完成整改后，再次对关键测点的振动水平进行测试，通过对比分析，数据显示，安装孔板后管道的振动情况明显改善，达到安全生产的要求。
[关键词]：往复压缩机；管道振动；气流脉动；减振；孔板
中图分类号：TH457
文献标志码：A
文章编号：1006-2971(2016)05-0005-04
ApplicationofOrificePlateinVibrationReductionofReciprocatingCompressorPipelines HOU Xinglong, BAI Wen-jie, WANG Dong-dong, LIANG Can, DUAN Quan
(School of Chemical Engineering and Technology, Xi'an Jiaotong University, Xi'an 710049, China)
Abstract:Aiming at the problem of excessive vibration of the reciprocating compressor pipelines, the vibration data of the key mea-suring points were tested. Analysis of the test data and the modal analysis of the pipeline structure and acoustic analysis of gas col-umn showed that the major reason for the vibration of the pipelines is airflow pulsation. In order to reduce the vibration, appropriate size of orifice plates were installed in the appropriate position of pipelines. After completion of the rectification, the vibration data of the key measuring points were tested again. By comparison and analysis, the data indicated that vibration of the pipelines was signifi-
cantly reduced after installing orifice plates. The operation condition meets the requirements of safe production Key words:reciprocating compressor; piping vibration; airflow pulsation; vibration reduction; orifice plate
1引信言
往复压缩机吸、排气具有间款性，使得管道内的气流压力及其速度皇现周期性的变化，这种现象称为气流脉动。气流脉动会造成压缩机容积效率降低，带来额外的功率消耗，使得气阀工况恶化及控制仪表失灵，并会引起管道振动。管道振动给安全生产带来很大威胁。强烈的管道振动会使管路附件，特别是管道系统中的连接部位发生松动和破裂，轻则造成泄漏，重则由破裂引起爆炸，造成严重的事故"。
实践证明：生产中遇到的压缩机装置的振动绝大多数是由气流脉动引起的3。因此，将管道中收稿日期：2016-03-09
■2016年05期（总第259期）
的气流脉动控制在合理的范围内对管道减振及安全生产具有重大意义。
有关研究指出，在管道的适当部位安装恰当尺寸的孔板是降低气流脉动、消减管道振动的有效措施之一3。而数值模拟的结果表明，安装适当尺寸的孔板能够消减脉动，且随着孔径比的减小脉动消减效果增强：当孔径比为0.4时，可将原压力不均匀度降低50%左右；当孔径比为0.3时，最多可将压力不均勾度降低62%l4]。
本文拟对振动超标的管线进行振动测量，通过分析数据做出相关的振动评价，并对部分管线进行声学模拟与结构模态分析，在此基础上查明可能引起管线振动的原因，并提出相应的减振改造方案，完成减振效果评价。
