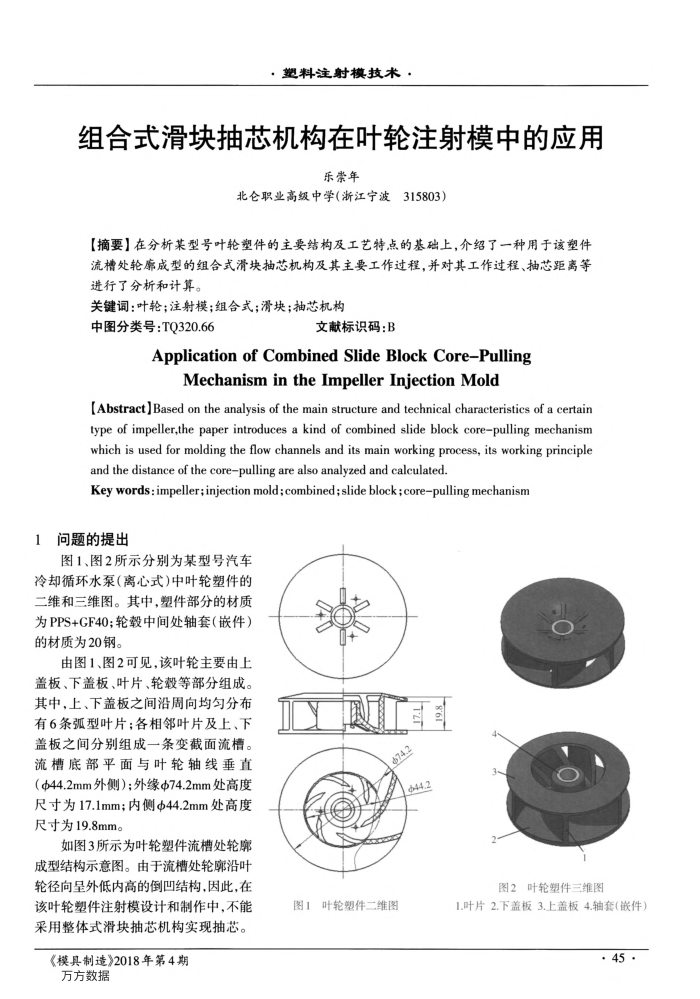

组合式滑块抽芯机构在叶轮注射模中的应用
乐崇年
北仑职业高级中学（浙江宁波315803）
【摘要】在分析某型号叶轮塑件的主要结构及工艺特点的基础上，介绍了一种用于该塑件流槽处轮廊成型的组合式滑块抽芯机构及其主要工作过程，并对其工作过程、抽芯距离等进行了分析和计算。
关键词：叶轮；注射模；组合式；滑块；抽芯机构
中图分类号：TQ320.66
文献标识码：B
Application of Combined Slide Block Core-Pulling
MechanismintheImpellerInjectionMold
[Abstract]Based on the analysis of the main structure and technical characteristics of a certain type of impeller,the paper introduces a kind of combined slide block core-pulling mechanism which is used for molding the flow channels and its main working process, its working principle and the distance of the corepulling are also analyzed and calculated.
Key words: impeller;injection mold;combined;slide block ; core-pulling mechanism
问题的提出
图1、图2所示分别为某型号汽车冷却循环水泵(离心式)中叶轮塑件的二维和三维图。其中，塑件部分的材质为PPS+GF40：轮毂中间处轴套（嵌件）的材质为20钢。
由图1、图2可见，该叶轮主要由上盖板、下盖板、叶片、轮毂等部分组成。其中，上、下盖板之间沿周向均勾分布有6条弧型叶片；各相邻叶片及上、下盖板之间分别组成一条变截面流槽。流槽底部平面与叶轮轴线垂直（44.2mm外侧）；外缘Φ74.2mm处高度尺寸为17.1mm；内侧Φ44.2mm处高度尺寸为19.8mm。
如图3所示为叶轮塑件流槽处轮廓成型结构示意图。由于流槽处轮廊沿叶
轮径向呈外低内高的倒凹结构，因此,在该叶轮塑件注射模设计和制作中，不能采用整体式滑块抽芯机构实现抽芯。
《模具制造》2018年第4期万方数据
图1叶轮塑件二维图
图2叶轮塑件三维图
1.叶片2.下盖板3.上盖板4.轴套（嵌件）
·45.
