·冲模技术·
斜托料机构在开卷落料模中的应用
徐迎强，刘程，余冰定，张国兵，韩永志，黄永生，崔礼春
安徽江淮汽车股份有限公司（安徽合肥230601）
【摘要】针对汽车翼子板类制件开卷落料工艺中存在大尺寸废料的切除与滑落现象，本文研究了一种斜模托料机构，解决大尺寸板料塌陷造成的板料划伤及修边刀块刃口损坏问题，并将制造加工出的模具工装成功应用于某企业多个项目中。分析了斜模托料机构的
结构组成及设计要点，其结构简单，使用安全可靠，板料品质得以提升。关键词：开参落料：翼子板类制件：斜模托料机构
中图分类号：TG385.2
文献标识码：B
ApplicationofInclinedWedgeMaterialMechanism
intheOpen-BookBlankingDie
[Abstract] For automobile fender stamping openbook blanking process of large size waste removal and sliding phenomenon, this paper studies a kind of inclined wedge material mechanism, to solve the sheet metal scratch caused by the collapse of the large size sheet and trimming knife block edge damage problem, and will produce the processing of multiple projects in the die successfully applied in an enterprise. On the analysis of the structure of inclined wedge material mechanism composition and the design key points, its structure is simple, safe and reliable use, sheet metal quality was improved.
Key words: openbook blanking;fender class parts; inclined wedge material mechanism
引言 1
随着现代化工业的发展.自动化生产模式在汽车零部件中被广泛应用.其中汽车制造厂冲压生产普遍采用自动化开卷落料生产线.包括上料工序、开卷机、清洗机、矫平机、落料工序、皮带输送机、堆垛机构等，如图1所示-]。
落料压床
料片传送带坏参
堆集器
. 26
万方数据
落料模 F
/落料模
翼子板零件是重要的车身构件之一，也是顾客重点关注的部件5-4。目前翼子板类制件开卷落料排样工艺如图2所示，卷宽1.320mm，步距1.330mm，图2中 1、2、3和4位置均为需切除的废料板件。由于废料1 尺寸比较大，且一次切除，卷料输送至该区域时容易出现塌陷问题，造成板料大量划伤，影响板件质量，
一卷料运动方向
校平机构
送料滚轮
卷料
清洗机构
开卷机

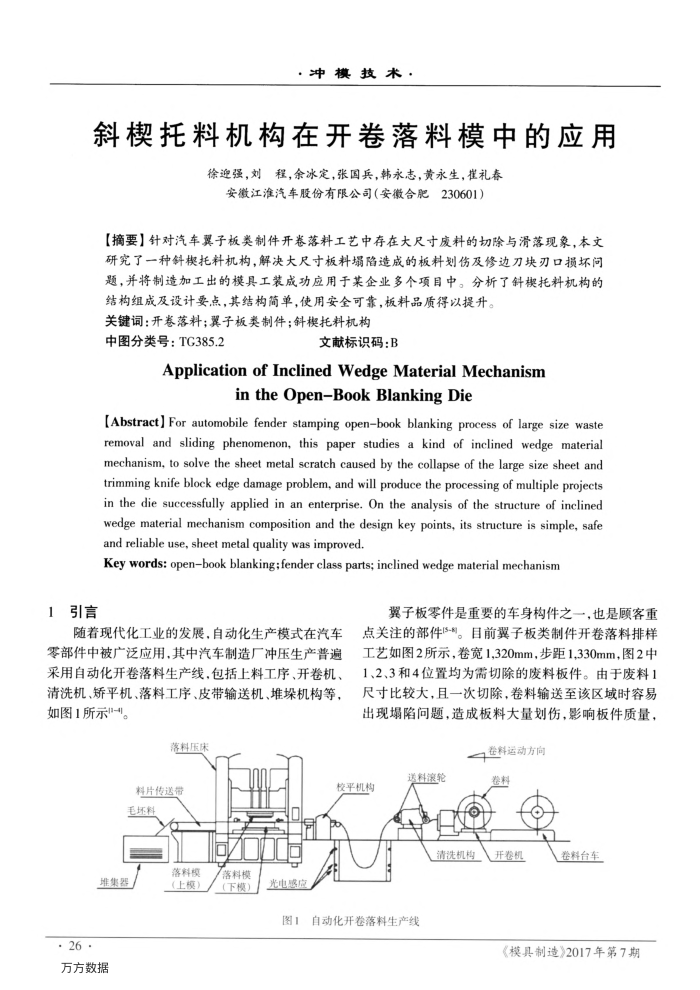

图丨自动化开卷落料生产线
卷料台车
《模具制造》2017年第7期
