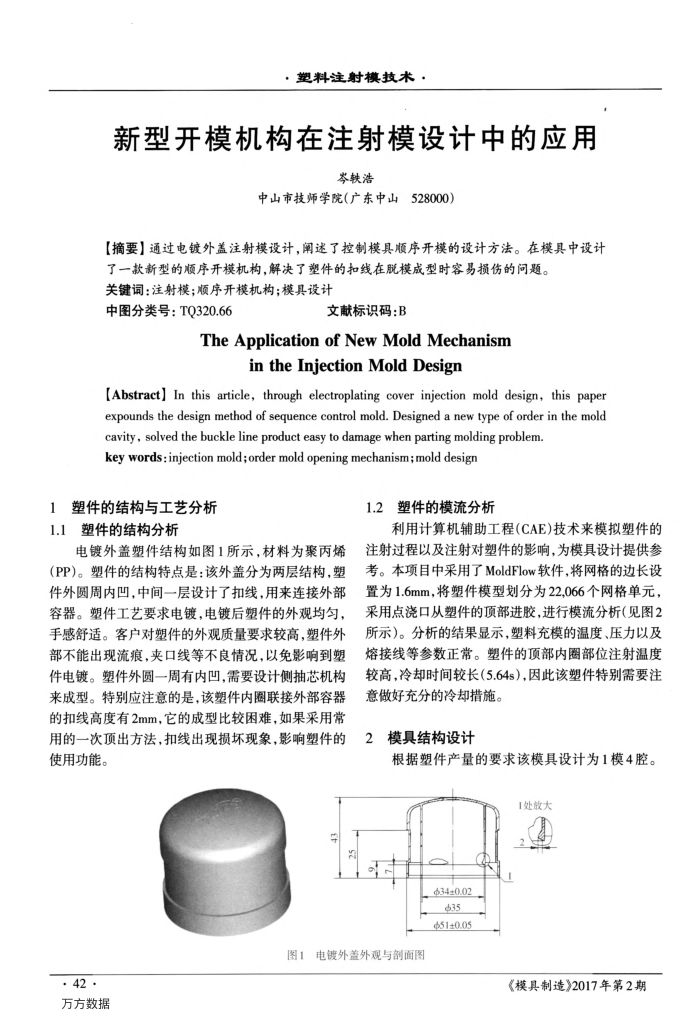

·塑料注射模技术：
新型开模机构在注射模设计中的应用
岑轶浩
中山市技师学院（广东中山528000）
【摘要】通过电镀外盖注射模设计，阐述了控制模具顺序开模的设计方法。在模具中设计
了一款新型的顺序开模机构，解决了塑件的扣线在脱模成型时容易损伤的问题。关键词：注射模；顺序开模机构；模具设计
中图分类号：TQ320.66
文献标识码：B
TheApplicationofNewMoldMechanism
in the Injection Mold Design
[Abstract] In this article, through electroplating cover injection mold design, this paper expounds the design method of sequence control mold. Designed a new type of order in the mold
cavity, solved the buckle line product easy to damage when parting molding problem. key words : injection mold;order mold opening mechanism;mold design
塑件的结构与工艺分析 1.1塑件的结构分析
电镀外盖塑件结构如图1所示，材料为聚丙烯(PP)。塑件的结构特点是：该外盖分为两层结构，塑件外圆周内凹，中间一层设计了扣线，用来连接外部容器。塑件工艺要求电镀，电镀后塑件的外观均匀，手感舒适。客户对塑件的外观质量要求较高，塑件外部不能出现流痕，夹口线等不良情况，以免影响到塑件电镀。塑件外圆一周有内凹，需要设计侧抽芯机构来成型。特别应注意的是，该塑件内圈联接外部容器的扣线高度有2mm，它的成型比较困难，如果采用常用的一次顶出方法，扣线出现损坏现象，影响塑件的使用功能。
1.2塑件的模流分析
利用计算机辅助工程(CAE)技术来模拟塑件的注射过程以及注射对塑件的影响，为模具设计提供参考。本项目中采用了MoldFlow软件，将网格的边长设置为1.6mm，将塑件模型划分为22.066个网格单元，采用点浇口从塑件的顶部进胶，进行模流分析（见图2 所示）。分析的结果显示，塑料充模的温度、压力以及熔接线等参数正常。塑件的顶部内圈部位注射温度较高，冷却时间较长（5.64s）因此该塑件特别需要注意做好充分的冷却措施。
2
模具结构设计
根据塑件产量的要求该模具设计为1模4腔。
[处放大
$34±0.02@3s#51±0.05
图1电镀外盖外观与剖面图
