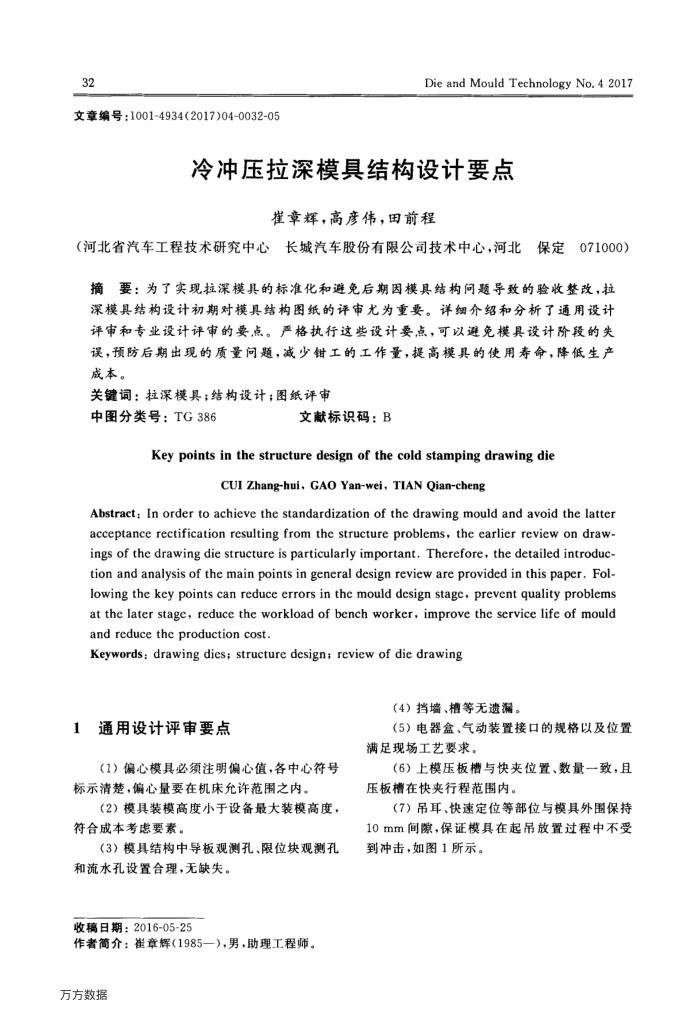

32
文章编号：1001-4934(2017)04-0032-05
Die and Mould Technology No. 4 2017
冷冲压拉深模具结构设计要点
崔章辉，高彦伟，田前程
（河北省汽车工程技术研究中心长城汽车股份有限公司技术中心，河北保定071000）摘要：为了实现拉深模具的标准化和避免后期因模具结构问题导致的验收整改，拉深模具结构设计初期对模具结构图纸的评审尤为重要。详细介绍和分析了通用设计评审和专业设计评审的要点。严格执行这些设计要点，可以避免模具设计阶段的失误，预防后期出现的质量问题，减少钳工的工作量，提高模具的使用寿命，降低生产成本。
关键词：拉深模具；结构设计；图纸评审
中图分类号：TG386
文献标识码：B
Key points inthestructure design of the cold stampingdrawing die
CUI Zhang-hui,GAOYan-wei,TIAN Qian-cheng
Abstract: In order to achieve the standardization of the drawing mould and avoid the latter acceptance rectification resulting from the structure problems, the earlier review on draw. ings of the drawing die structure is particularly important. Therefore, the detailed introduc-tion and analysis of the main points in general design review are provided in this paper. Fol-lowing the key points can reduce errors in the mould design stage, prevent quality problems at the later stage, reduce the workload of bench worker, improve the service life of mould and reduce the production cost.
Keywords: drawing dies; structure design; review of die drawing
（4）挡墙、槽等无遗漏。
1通用设计评审要点
（1）偏心模具必须注明偏心值，各中心符号标示清楚，偏心量要在机床允许范围之内。
(2）模具装模高度小于设备最大装模高度，符合成本考虑要素。
（3）模具结构中导板观测孔、限位块观测孔
和流水孔设置合理，无缺失。收稿日期：2016-05-25
作者简介：崔章辉（1985一），男，助理工程师。万方数据
（5）电器盒、气动装置接口的规格以及位置满足现场工艺要求。
（6）上模压板槽与快夹位置、数量一致，且压板槽在快夹行程范围内。
（7）吊耳、快速定位等部位与模具外围保持 10mm间隙，保证模具在起吊放置过程中不受到冲击，如图1所示。
