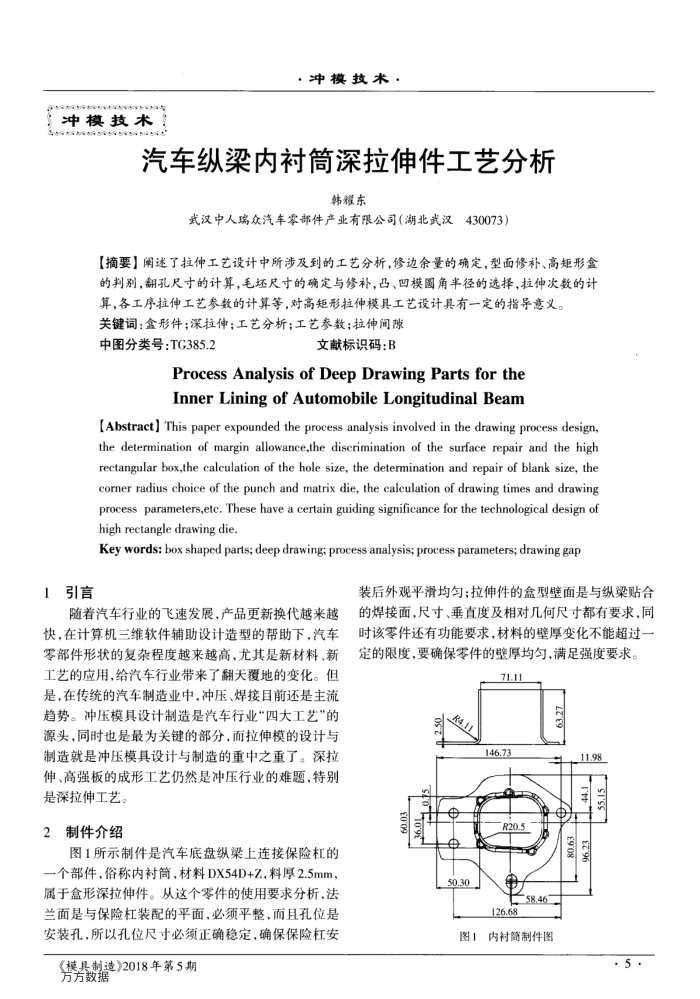

汽车纵梁内衬筒深拉伸件工艺分析
韩耀东
武汉中人瑞众汽车零部件产业有限公司（湖北武汉430073)
摘要】阐述了拉伸工艺设计中所涉及到的工艺分析，修边余量的确定，型面修补、高矩形盒的判别，翻孔尺寸的计算，毛坏尺寸的确定与修补，凸、凹模圆角半径的选择，拉伸次数的计
算，各工序拉伸工艺参数的计算等，对高矩形拉伸模具工艺设计具有一定的指导意义。关键词：盒形件；深拉伸；工艺分析；工艺参数；拉伸间隙
中图分类号：TG385.2
文献标识码：B
Process Analysis of DeepDrawing Parts for the InnerLiningofAutomobileLongitudinalBeam
[Abstract] This paper expounded the process analysis involved in the drawing process design, the determination of margin allowance,the discrimination of the surface repair and the high rectangular box,the calculation of the hole size, the determination and repair of blank size, the comer radius choice of the punch and matrix die, the calculation of drawing times and drawing process parameters,etc, These have a certain guiding significance for the technological design of high rectangle drawing die.
Key words: box shaped parts; deep drawing; process analysis; process parameters; drawing gap
引言 1
随着汽车行业的飞速发展，产品更新换代越来越快，在计算机三维软件辅助设计造型的帮助下，汽车零部件形状的复杂程度越来越高，尤其是新材料、新工艺的应用，给汽车行业带来了翻天覆地的变化。但是，在传统的汽车制造业中，冲压、焊接目前还是主流趋势。冲压模具设计制造是汽车行业“四大工艺”的源头，同时也是最为关键的部分，而拉伸模的设计与制造就是冲压模具设计与制造的重中之重了。深拉伸、高强板的成形工艺仍然是冲压行业的难题，特别
是深拉伸工艺。 2制件介绍
图1所示制件是汽车底盘纵梁上连接保险杠的一个部件，俗称内衬筒，材料DX54D+Z，料厚2.5mm，属于盒形深拉伸件。从这个零件的使用要求分析，法兰面是与保险杠装配的平面，必须平整，而且孔位是安装孔，所以孔位尺寸必须正确稳定，确保保险杠安
《模具制造》2018年第5期芳芳数据
装后外观平滑均匀：拉伸件的盒型壁面是与纵梁贴合的焊接面，尺寸、垂直度及相对几何尺寸都有要求，同时该零件还有功能要求，材料的壁厚变化不能超过一定的限度.要确保零件的壁厚均匀，满足强度要求。
71.11
63.27
146.73 126.68
图！内衬简制件图
11.98
5
