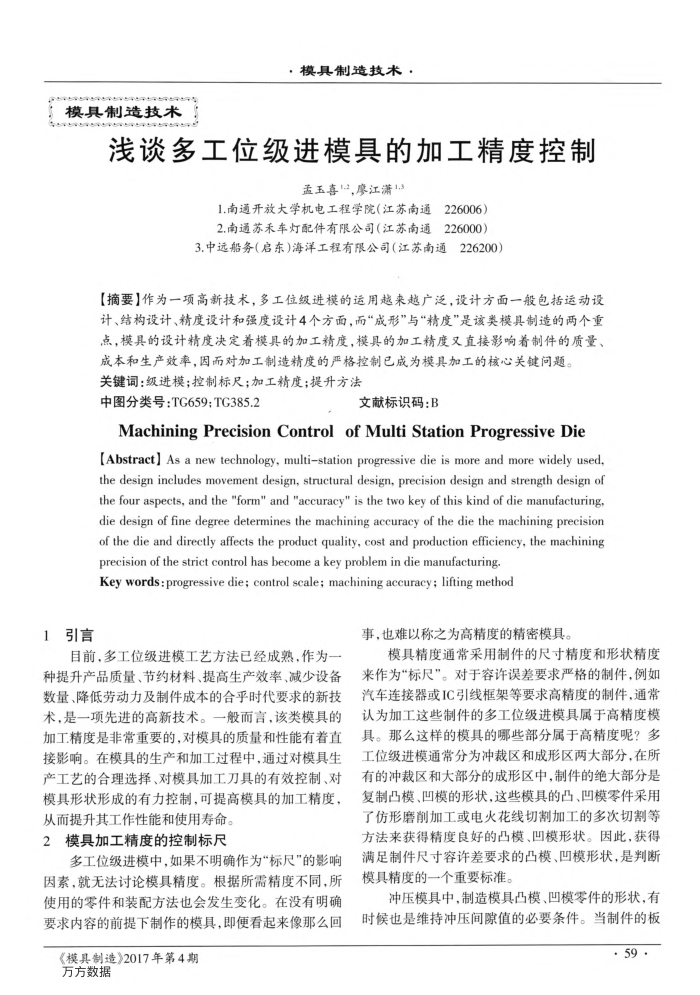

浅谈多工位级进模具的加工精度控制
孟玉喜12，廖江潇1.3
1.南通开放大学机电工程学院（江苏南通226006） 2.南通苏禾车灯配件有限公司（江苏南通226000）
3.中远船务（启东)海洋工程有限公司（江苏南通226200）
【摘要】作为一项高新技术，多工位级进模的运用越来越广泛，设计方面一般包括运动设计、结构设计、精度设计和强度设计4个方面，而“成形与“精度"是该类模具制造的两个重点，模具的设计精度决定着模具的加工精度，模具的加工精度又直接影响着制件的质量、
成本和生产效率，因而对加工制造精度的严格控制已成为模具加工的核心关键问题。关键词：级进模；控制标尺；加工精度：提升方法
中图分类号：TG659；TG385.2
文献标识码：B
MachiningPrecisionControlofMultiStationProgressiveDie[Abstract] As a new technology, multistation progressive die is more and more widely used, the design includes movement design, structural design, precision design and strength design of the four aspects, and the "form" and "accuracy" is the two key of this kind of die manufacturing, die design of fine degree determines the machining accuracy of the die the machining precision of the die and directly affects the product quality, cost and production efficiency, the machining
precision of the strict control has become a key problem in die manufacturing. Key words:progressive die; control scale; machining accuracy; lifting method
1引言
目前，多工位级进模工艺方法已经成熟，作为一种提升产品质量、节约材料、提高生产效率、减少设备数量、降低劳动力及制件成本的合平时代要求的新技术，是一项先进的高新技术。一般而言，该类模具的加工精度是非常重要的，对模具的质量和性能有着直接影响。在模具的生产和加工过程中，通过对模具生产工艺的合理选择、对模具加工刀具的有效控制、对模具形状形成的有力控制，可提高模具的加工精度，
从而提升其工作性能和使用寿命。 2模具加工精度的控制标尺
多工位级进模中，如果不明确作为“标尺“的影响因素，就无法讨论模具精度。根据所需精度不同，所使用的零件和装配方法也会发生变化。在没有明确要求内容的前提下制作的模具，即便看起来像那么回
《模具制造》2017年第4期万方数据
事，也难以称之为高精度的精密模具。
模具精度通常采用制件的尺寸精度和形状精度
来作为“标尺”。对于容许误差要求严格的制件，例如汽车连接器或IC引线框架等要求高精度的制件，通常认为加工这些制件的多工位级进模具属于高精度模具。那么这样的模具的哪些部分属于高精度呢？多工位级进模通常分为冲裁区和成形区两大部分，在所有的冲裁区和大部分的成形区中，制件的绝大部分是复制凸模、凹模的形状，这些模具的凸、凹模零件采用了仿形磨削加工或电火花线切割加工的多次切割等方法来获得精度良好的凸模、凹模形状。因此，获得满足制件尺寸容许差要求的凸模、凹模形状，是判断模具精度的一个重要标准。
冲压模具中，制造模具凸模、凹模零件的形状，有时候也是维持冲压间隙值的必要条件。当制件的板
