引言
：塑料注射模技术：
汽车后视镜外壳注射模设计
朱晓亮，王鸾翔，朱凤波
深圳技师学院（广东深圳518000)
【摘要】通过对汽车后视镜外壳塑件结构的分析，介绍汽车后视镜外壳注射模设计要点，解决了塑件倒扣脱模机构以及浇口机构设计难题，这套模具经过实际产品的批量生产，验证了其结构合理性和稳定性，为汽车后视镜外壳以及同类型的产品提供了很好的参考价值。关键词：注射模；汽车后视镜；斜顶机构
中图分类号：TQ320.66
文献标识码：B
Design of InjectionMoldfor theAutomobileRearviewMirror Shell[Abstract] Through the analysis of the automobile rearview mirror shell plastic parts structure, the automotive rearview mirror shell injection mold design, solve the buckle the plastic demoulding mechanism and gate mechanism design problem, the mold after mass production of the actual product, verifying the rationality of its structure and stability, for the automobile
rearview mirror shell and provides a good reference value for the same type of products. Key words: injection mold; automobile rearview mirror shell; inclined roof mechanism
塑件成型工艺要点 2
随着汽车行业的发展，人们对汽车的外型也是要求越来越严格，特别是汽车后视镜，无论是外观要求，还是实用价值也是人们注意的地方，对于汽车后视镜外壳注射模也提出了更高的要求，本文介绍汽车后视镜外壳注射模设计过程。
D-D
?
B
图1为某款汽车后视镜外壳结构图。其塑件的材料为ABS。从图1中分析得知，该塑件有以下几个要求：①外观要求严格，需要喷涂，属于一级外观； ②有7处倒扣，其倒扣要和汽车后视镜主体塑件配合，因此在模具设计中要考虑，如何保证塑件尺寸，
AA CC

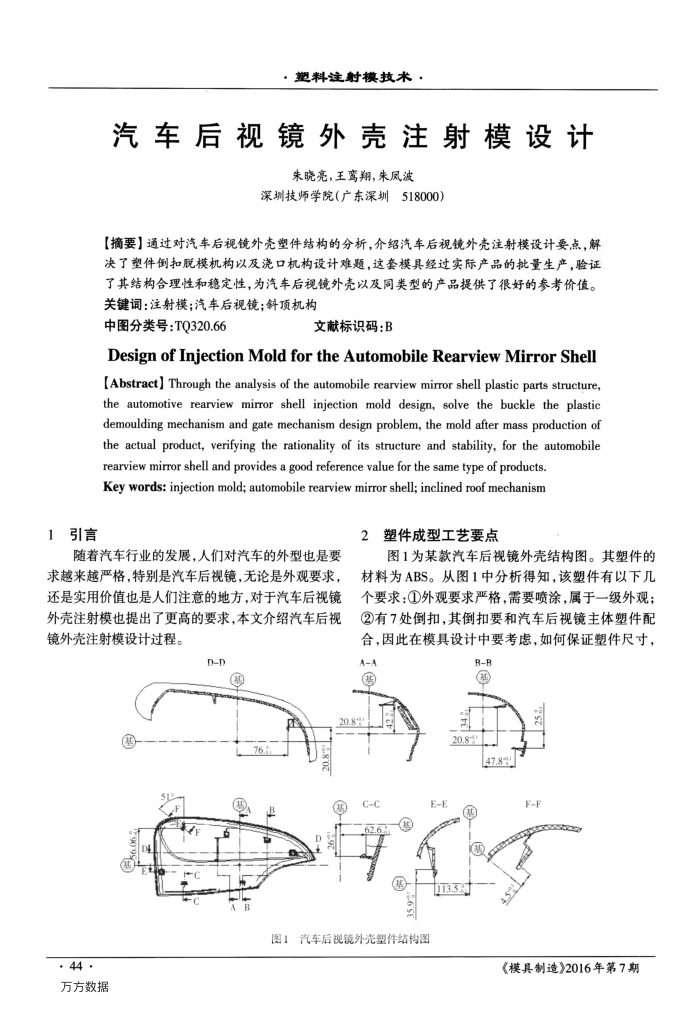

图1汽车后视镜外壳塑件结构图
.44· 万方数据
BB
FF
《模具制造》2016年第7期
