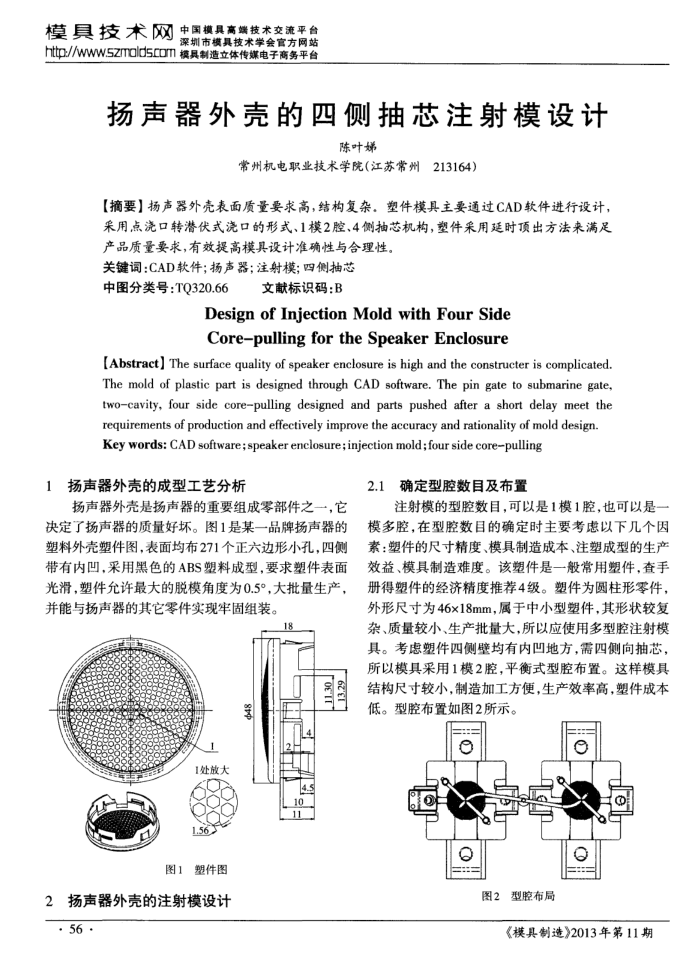

扬声器外壳的四侧抽芯注射模设计
陈叶娣
常州机电职业技术学院（江苏常州213164）
【摘要】扬声器外壳表面质量要求高，结构复杂。塑件模具主要通过CAD软件进行设计，采用点浇口转潜伏式浇口的形式、1模2腔、4侧抽芯机构，塑件采用延时顶出方法来满足
产品质量要求，有效提高模具设计准确性与合理性。关键调：CAD软件；扬声器；注射模；四侧抽芯
中图分类号：TQ320.66
文献标识码：B
DesignofInjectionMoldwithFourSide Core-pullingfortheSpeakerEnclosure
[Abstract] The surface quality of speaker enclosure is high and the constructer is complicated. The mold of plastic part is designed through CAD sofware. The pin gate to submarine gate, two-cavity, four side core-pulling designed and parts pushed after a short delay meet the requirements of production and effectively improve the accuracy and rationality of mold design. Key words: CAD software;speaker enclosure;injection mold;four side core-pulling
扬声器外壳的成型工艺分析
扬声器外壳是扬声器的重要组成零部件之一，它决定了扬声器的质量好坏。图1是某一品牌扬声器的塑料外壳塑件图，表面均布271个正六边形小孔，四侧带有内凹.采用黑色的ABS塑料成型，要求塑件表面光滑，塑件允许最大的脱模角度为0.5°，大批量生产，并能与扬声器的其它零件实现牢固组装。
B
1处放大 1.56
图1塑件图
扬声器外壳的注射模设计 2
· 56 ·
2.1确定型腔数目及布置
注射模的型腔数目，可以是1模1腔，也可以是一模多腔，在型腔数目的确定时主要考虑以下几个因素：塑件的尺寸精度、模具制造成本、注塑成型的生产效益、模具制造难度。该塑件是一般常用塑件，查手册得塑件的经济精度推荐4级。塑件为圆柱形零件，外形尺寸为46x18mm，属于中小型塑件，其形状较复杂、质量较小、生产批量大，所以应使用多型腔注射模具。考虑塑件四侧壁均有内凹地方，需四侧向抽芯，所以模具采用1模2腔，平衡式型腔布置。这样模具结构尺寸较小，制造加工方便，生产效率高，塑件成本低。型腔布置如图2所示。
图2型腔布局
《模具制造》2013年第11期
