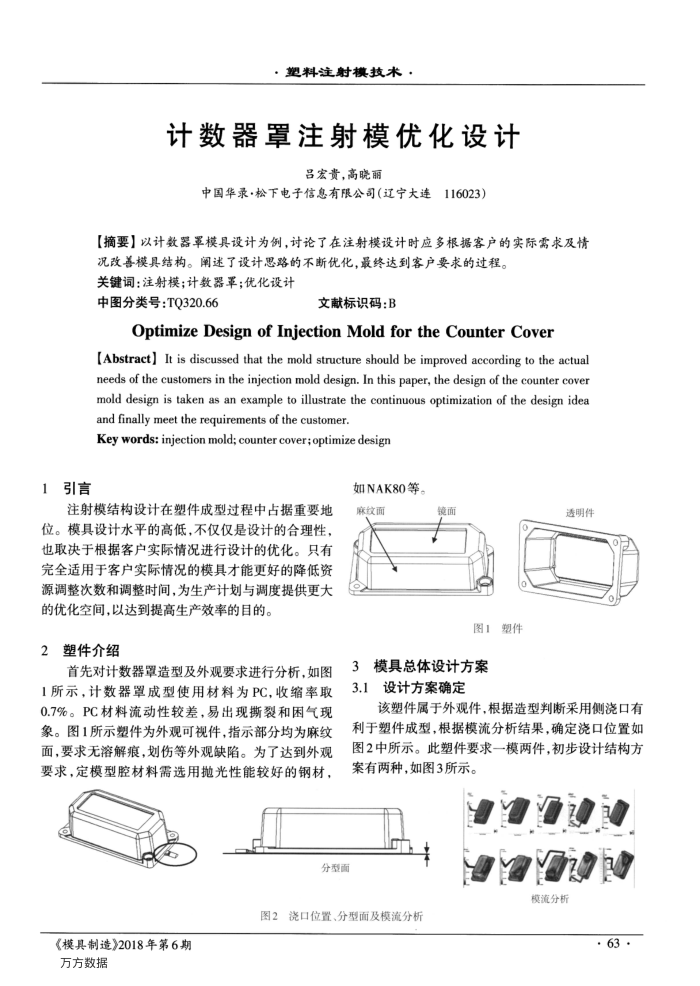

引言 1
·塑料注射模技术，
计数器罩注射模优化设计
吕宏贵，高晓丽
中国华录·松下电子信息有限公司（辽宁大连
116023）
【摘要】以计数器罩模具设计为例，讨论了在注射模设计时应多根据客户的实际需求及情
况改善模具结构。阐述了设计思路的不断优化，最终达到客户要求的过程。关键词：注射模；计数器平：优化设计
中图分类号：TQ320.66
文献标识码：B
Optimize Design of Injection Mold for the Counter Cover
[Abstract] It is discussed that the mold structure should be improved according to the actual needs of the customers in the injection mold design. In this paper, the design of the counter cover mold design is taken as an example to illustrate the continuous optimization of the design idea and finally meet the requirements of the customer.
Key words: injection mold; counter cover;optimize design
如NAK80等。
注射模结构设计在塑件成型过程中占据重要地位。模具设计水平的高低，不仅仅是设计的合理性，也取决于根据客户实际情况进行设计的优化。只有完全适用于客户实际情况的模具才能更好的降低资源调整次数和调整时间，为生产计划与调度提供更大的优化空间，以达到提高生产效率的目的。
塑件介绍 2
首先对计数器罩造型及外观要求进行分析，如图 1所示，计数器罩成型使用材料为PC，收缩率取 0.7%。PC材料流动性较差，易出现撕裂和困气现象。图1所示塑件为外观可视件，指示部分均为麻纹面，要求无溶解痕，划伤等外观缺陷。为了达到外观要求，定模型腔材料需选用抛光性能较好的钢材，
麻纹面
镜面
图1塑件
模具总体设计方案 3
设计方案确定
3.1
透明件
该塑件属于外观件，根据造型判断采用侧浇口有利于塑件成型，根据模流分析结果，确定浇口位置如图2中所示。此塑件要求一模两件，初步设计结构方案有两种，如图3所示。
分型面
模流分析
图2浇口位置、分型面及模流分析
