·塑料注射模技术·

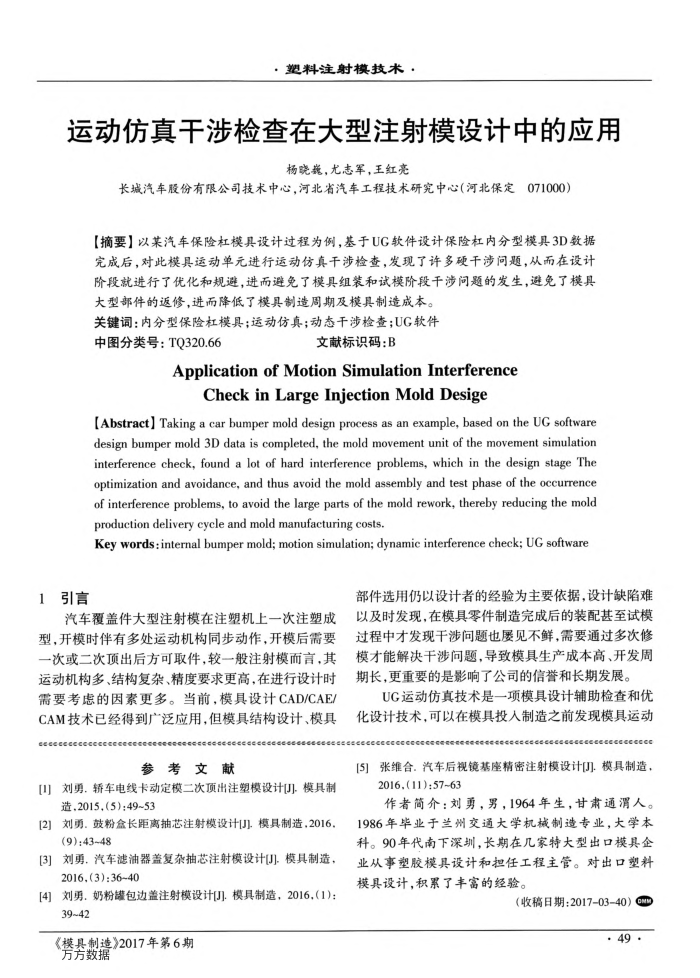

运动仿真干涉检查在大型注射模设计中的应用
杨晓寇，尤志军，王红亮
长城汽车股份有限公司技术中心，河北省汽车工程技术研究中心（河北保定071000）
【摘要】以某汽车保险杠模具设计过程为例，基于UG软件设计保险杠内分型模具3D数据完成后，对此模具运动单元进行运动仿真干涉检查，发现了许多硬干涉问题，从而在设计阶段就进行了优化和规避，进而避免了模具组装和试模阶段干涉问题的发生，避免了模具
大型部件的返修，进而降低了模具制造周期及模具制造成本。关键词：内分型保险杠模具；运动仿真；动态干涉检查；UG软件
中图分类号：TQ320.66
文献标识码：B
Applicationof Motion SimulationInterference
Check in Large Injection Mold Desige
[Abstract] Taking a car bumper mold design process as an example, based on the UG software design bumper mold 3D data is completed, the mold movement unit of the movement simulation interference check, found a lot of hard interference problems, which in the design stage The optimization and avoidance, and thus avoid the mold assembly and test phase of the occurrence of interference problems, to avoid the large parts of the mold rework, thereby reducing the mold production delivery cycle and mold manufacturing costs.
Key words: internal bumper mold; motion simulation; dynamic interference check; UG software
引言 1
汽车覆盖件大型注射模在注塑机上一次注塑成型开模时伴有多处运动机构同步动作，开模后需要一次或二次顶出后方可取件，较一般注射模而言，其运动机构多、结构复杂、精度要求更高，在进行设计时需要考虑的因素更多。当前，模具设计CAD/CAE/ CAM技术已经得到广泛应用，但模具结构设计、模具
参考文献
[川]刘勇，轿车电线卡动定模二次顶出注塑模设计[]模具制
造.2015.(5)：49~53
[2】刘勇.鼓粉盒长距离抽芯注射模设计(J]模具制造，2016.
(9):43~48
[3]刘勇，汽车滤油器盖复杂抽芯注射模设计(J].模具制造，
2016.(3):36~40
[4]刘勇，奶粉罐包边盖注射模设计[]模具制造，2016.（1]：
39~42
《模具制造》2017年第6期方方数据
部件选用仍以设计者的经验为主要依据，设计缺陷难以及时发现，在模具零件制造完成后的装配甚至试模过程中才发现干涉间题也屡见不鲜，需要通过多次修模才能解决干涉问题，导致模具生产成本高、开发周期长，更重要的是影响了公司的信誉和长期发展。
UG运动仿真技术是一项模具设计辅助检查和优化设计技术，可以在模具投人制造之前发现模具运动 scsscsscccceceeeeeeeeeececcccccccecececccecccccccccccccccc[5】张维合.汽车后视镜基座精密注射模设计[1]模具制造，
2016,(11):57~63
作者简介：刘勇，男，1964年生，甘肃通渭人。 1986年毕业于兰州交通大学机械制造专业，大学本科。90年代南下深圳，长期在几家特大型出口模具企业从事塑胶模具设计和担任工程主管。对出口塑料模具设计，积累了丰富的经验。
（收稿日期：201703-40）c
·49·
