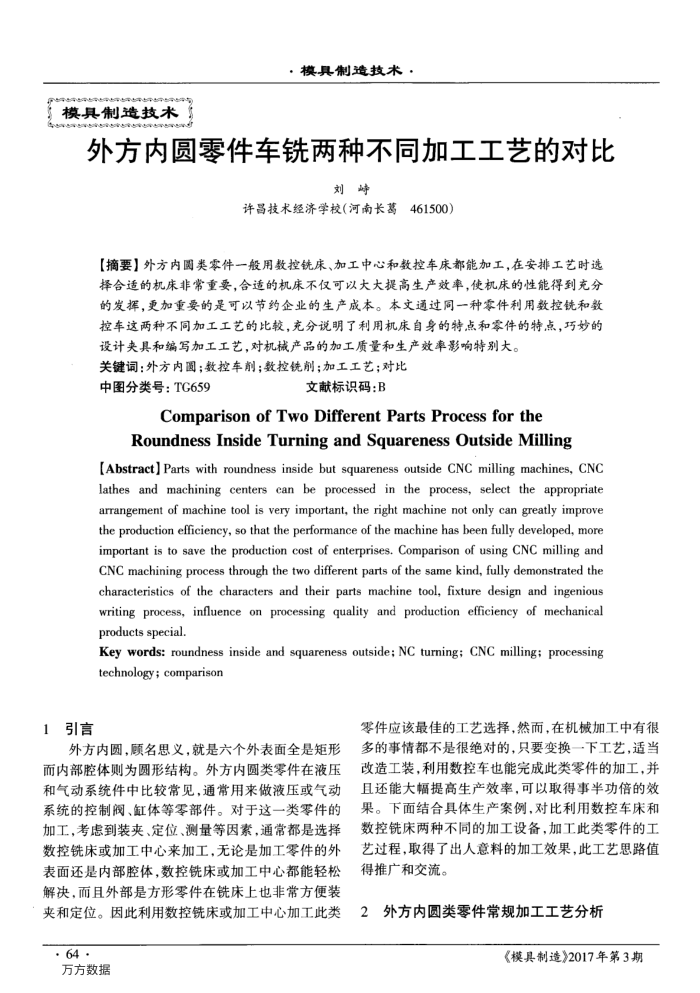

外方内圆零件车铣两种不同加工工艺的对比
刘峰
许昌技术经济学校（河南长葛461500）
【摘要】外方内圆类零件一般用数控铣床、加工中心和数控车床都能加工，在安排工艺时选择合适的机床非常重要，合适的机床不仅可以大大提高生产效率，使机床的性能得到充分的发挥，更加重要的是可以节约企业的生产成本。本文通过同一种零件利用数控铣和数控车这两种不同加工工艺的比较，充分说明了利用机床自身的特点和零件的特点，巧妙的
设计夹具和编写加工工艺，对机械产品的加工质量和生产效率影响特别大。关键词：外方内圆；数控车削；数控铣削；加工工艺；对比
中图分类号：TG659
文献标识码：B
ComparisonofTwoDifferentPartsProcessforthe
RoundnessInsideTurningandSquarenessOutsideMilling
[Abstract]Parts with roundness inside but squareness outside CNC milling machines, CNC lathes and machining centers can be processed in the process, select the appropriate arrangement of machine tool is very important, the right machine not only can greatly improve the production efficiency, so that the performance of the machine has been fully developed, more important is to save the production cost of enterprises. Comparison of using CNC milling and CNC machining process through the two different parts of the same kind, fully demonstrated the characteristics of the characters and their parts machine tool, fixture design and ingenious writing process, influence on processing quality and production efficiency of mechanical products special.
Key words: roundness inside and squareness outside; NC turning; CNC milling; processing technology; comparison
1引言
外方内圆，顾名思义，就是六个外表面全是矩形而内部腔体则为圆形结构。外方内圆类零件在液压和气动系统件中比较常见，通常用来做液压或气动系统的控制阀、缸体等零部件。对于这一类零件的加工，考虑到装来、定位、测量等因素，通常都是选择数控铣床或加工中心来加工，无论是加工零件的外表面还是内部腔体，数控铣床或加工中心都能轻松解决，而且外部是方形零件在铣床上也非常方便装夹和定位。因此利用数控铣床或加工中心加工此类
· 64·
万方数据
零件应该最佳的工艺选择，然而，在机械加工中有很多的事情都不是很绝对的，只要变换一下工艺，适当改造工装，利用数控车也能完成此类零件的加工，并且还能大幅提高生产效率，可以取得事半功倍的效果。下面结合具体生产案例，对比利用数控车床和数控铣床两种不同的加工设备，加工此类零件的工艺过程，取得了出人意料的加工效果，此工艺思路值得推广和交流。
外方内圆类零件常规加工工艺分析 2
