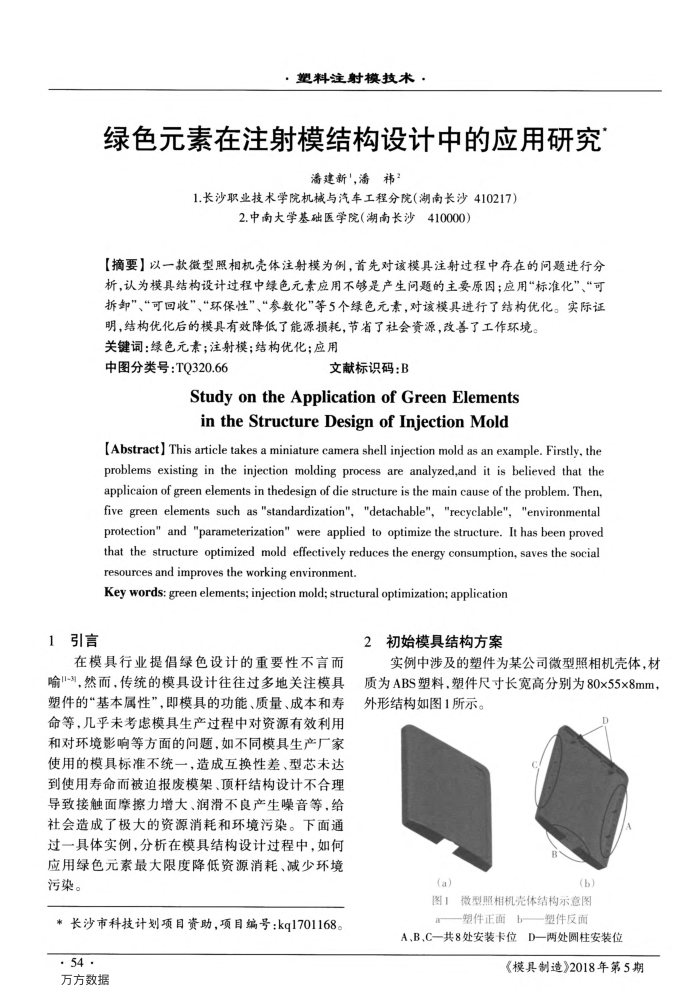

引言 1
·塑料注射模技术：
绿色元素在注射模结构设计中的应用研究
潘建新'潘祎？
1.长沙职业技术学院机械与汽车工程分院（湖南长沙410217）
2.中南大学基础医学院（湖南长沙410000)
【摘要】以一款微型照相机壳体注射模为例，首先对该模具注射过程中存在的问题进行分析，认为模具结构设计过程中绿色元素应用不够是产生问题的主要原因：应用“标准化”、“可拆卸”、“可回收”、“环保性”、“参数化"等5个绿色元素，对该模具进行了结构优化。实际证
明，结构优化后的模具有效降低了能源损耗，节省了社会资源，改善了工作环境。关键词：绿色元素；注射模；结构优化；应用
中图分类号：TQ320.66
文献标识码：B
Studyon the Applicationof Green Elements intheStructureDesignofInjectionMold
[Abstract] This article takes a miniature camera shell injection mold as an example. Firstly, the problems existing in the injection molding process are analyzed,and it is believed that the applicaion of green elements in thedesign of die structure is the main cause of the problem. Then. five green elements such as"standardization","detachable","recyclable","environmental protection" and "parameterization"were applied to optimize the structure. It has been proved that the structure optimized mold effectively reduces the energy consumption, saves the social resources and improves the working environment.
Key words: green elements; injection mold; structural optimization; application
2
初始模具结构方案
在模具行业提倡绿色设计的重要性不言而喻-3，然而，传统的模具设计往往过多地关注模具塑件的“基本属性”，即模具的功能、质量、成本和寿命等，几乎未考虑模具生产过程中对资源有效利用和对环境影响等方面的问题，如不同模具生产厂家使用的模具标准不统一，造成互换性差、型芯未达到使用寿命而被迫报废模架、顶杆结构设计不合理导致接触面摩擦力增大、润滑不良产生噪音等，给社会造成了极大的资源消耗和环境污染。下面通过一具体实例，分析在模具结构设计过程中，如何应用绿色元素最大限度降低资源消耗、减少环境污染。
*长沙市科技计划项目资助，项目编号：kq1701168。
·54· 万方数据
实例中涉及的塑件为某公司微型照相机壳体，材质为ABS塑料.塑件尺寸长宽高分别为80x55x8mm，外形结构如图1所示。
(a)
(b
图！微型照相机壳体结构示意图
塑件正面b—塑件反面
A、B、C一共8处安装卡位D一两处圆柱安装位
《模具制造》2018年第5期
