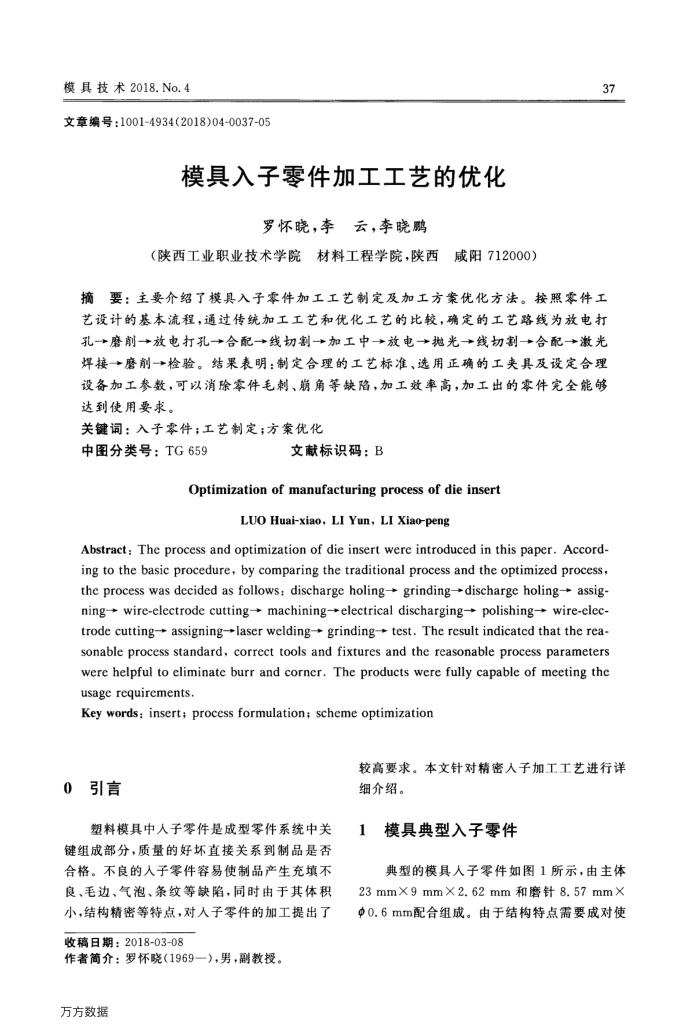

模具技术2018.No.4
文章编号：1001-4934(2018)04-0037-05
模具入子零件加工工艺的优化
罗怀晓，李云，李晓鹏
（陕西工业职业技术学院材料工程学院，陕西威阳712000)
37
摘要：主要介绍了模具入子零件加工工艺制定及加工方案优化方法。按照零件工艺设计的基本流程，通过传统加工工艺和优化工艺的比较，确定的工艺路线为放电打孔→磨削→放电打孔→合配→线切割→加工中→放电→抛光→线切割→合配→激光焊接→磨削→检验。结果表明：制定合理的工艺标准、选用正确的工夹具及设定合理设备加工参数，可以消除零件毛刺、崩角等缺陷，加工效率高，加工出的零件完全能够达到使用要求。
关键词：入子零件；工艺制定；方案优化
中图分类号：TG659
文献标识码：B
Optimizationofmanufacturingprocessof dieinsert
LUO Huai-xiao, LI Yun,LI Xiao-peng
Abstract: The process and optimization of die insert were introduced in this paper. Accord. ing to the basic procedure, by comparing the traditional process and the optimized process, the process was decided as follows: discharge holing→ grinding+discharge holing-+ assig-ning→ wire-electrode cutting→ machining+electrical discharging→ polishing→+ wire-elec-trode cutting→ assigning+laser welding-+ grinding-+ test. The rcsult indicatcd that the rea-sonable process standard, correct tools and fixtures and the reasonable process parameters were helpful to climinate burr and corncr. The products were fully capable of meeting the usage requirements.
Key words: insert; process formulation; scheme optimization
较高要求。本文针对精密人子加工工艺进行详
0引言
塑料模具中人子零件是成型零件系统中关键组成部分，质量的好坏直接关系到制品是否合格。不良的入子零件容易使制品产生充填不良、毛边、气泡、条纹等缺陷，同时由于其体积小，结构精密等特点，对人子零件的加工提出了
收稿日期：2018-03-08
作者简介：罗怀晓（1969一），男，副教授。万方数据
细介绍。 1
模具典型入子零件
典型的模具人子零件如图1所示，由主体 23mmX9mmX2.62mm和磨针8.57mm× 0.6mm配合组成。由于结构特点需要成对使
