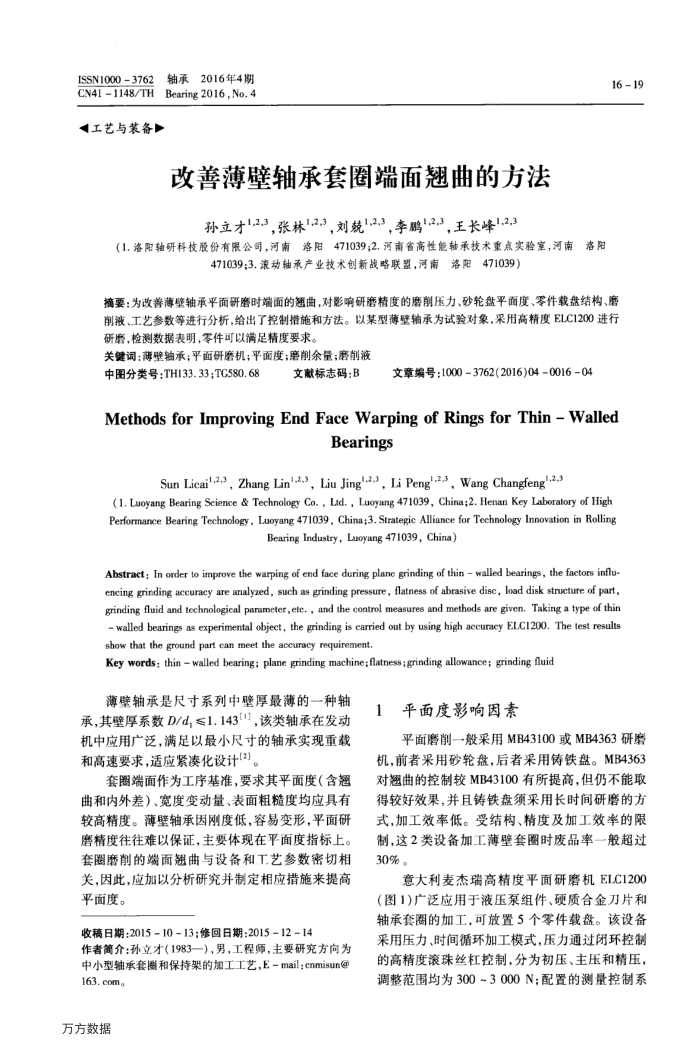

ISSN1000 3762 CN41 1148/TH
轴承2016年4期 Bearing 2016 , No. 4
工艺与装备
改善薄壁轴承套圈端面翘曲的方法孙立才1,2,3，张林",2.3，刘1.2,3，李鹏",2,3，王长峰1,2,3
（1.洛阳轴研科技股份有限公司，河南洛阳471039;2.河南省高性能轴承技术重点实验室，河南洛阳
471039;3.滚动轴承产业技术创新战略联盟，河南洛阳471039）
1619
摘要：为改善薄壁轴承平面研磨时端面的翘曲，对影响研磨精度的磨削压力、砂轮盘平面度、零件载盘结构、磨前液、工艺参数等进行分析，给出了控制措施和方法。以某型薄壁轴承为试验对象，采用高精度ELC1200进行研磨，检测数据表明，零件可以满足精度要求。
关键词：薄壁轴承；平面研磨机；平面度；磨削余量；磨削液
中图分类号：TH133.33；TG580.68
文献标志码：B
文章编号：10003762(2016)04001604
Methodsfor ImprovingEndFace Warping of RingsforThin-Walled
Bearings
Sun Licai23, Zhang Lin2.3, Liu Jing'23, Li Peng23, Wang Changfeng
(1. Luoyang Bearing Science & Technology Co. , Ld. , Luoyang 471039, China;2. Henan Key Laboralory of High Performance Bearing Technology , Luoyang 471039, China;3. Strategic Alliance for Technology Innovation in Rolling
Bearing Industry, Luoyang 471039, China)
Abstract:; In order to improve the warping of end face during plane grinding of thin walled bearings , the factors influ-encing grinding accuracy are analyzed, such as grinding pressure, flatness of abrasive disc, load disk structure of part, grinding fluid and technological parameter,etc, , and the control measures and methods are given, Taking a type of thin walled bearings as experimental object, the grinding is carried out by using high aceuracy ELC1200. The test results show that the ground part can meet the accuracy requirement.
Key words: thin walled bearing; plane grinding machine; flatness; grinding allowance; grinding fluid
薄壁轴承是尺寸系列中壁厚最薄的--种轴承，其壁厚系数D/d，≤1.143[1】，该类轴承在发动机中应用广泛，满足以最小尺寸的轴承实现重载和高速要求，适应紧凑化设计[2]。
套圈端面作为工序基准，要求其平面度（含额曲和内外差）、宽度变动量、表面粗糙度均应具有较高精度。薄壁轴承因刚度低，容易变形，平面研磨精度往往难以保证，主要体现在平面度指标上。套圈磨削的端面翘曲与设备和工艺参数密切相关，因此，应加以分析研究并制定相应措施来提高平面度。
收稿日期：2015-10-13；修回日期：2015-12-14
作者简介：孙立才（1983一），男，工程师，主要研究方向为中小型轴承套圈和保持架的加工工艺，E-mail：cnmisun@
163.com。万方数据
1平面度影响因素
平面磨削一般采用MB43100或MB4363研磨机，前者采用砂轮盘，后者采用铸铁盘。MB4363 对趣曲的控制较MB43100有所提高，但仍不能取得较好效果，并且铸铁盘须采用长时间研磨的方式，加工效率低。受结构、精度及加工效率的限制，这2类设备加工薄壁套圈时废品率一般超过 30%。
意大利麦杰瑞高精度平面研磨机ELC1200(图1)广泛应用于液压泵组件、硬质合金刀片和轴承套圈的加工，可放置5个零件载盘。该设备采用压力、时间循环加工模式，压力通过闭环控制的高精度滚珠丝杠控制，分为初压、主压和精压，调整范围均为300~3000N；配置的测量控制系
