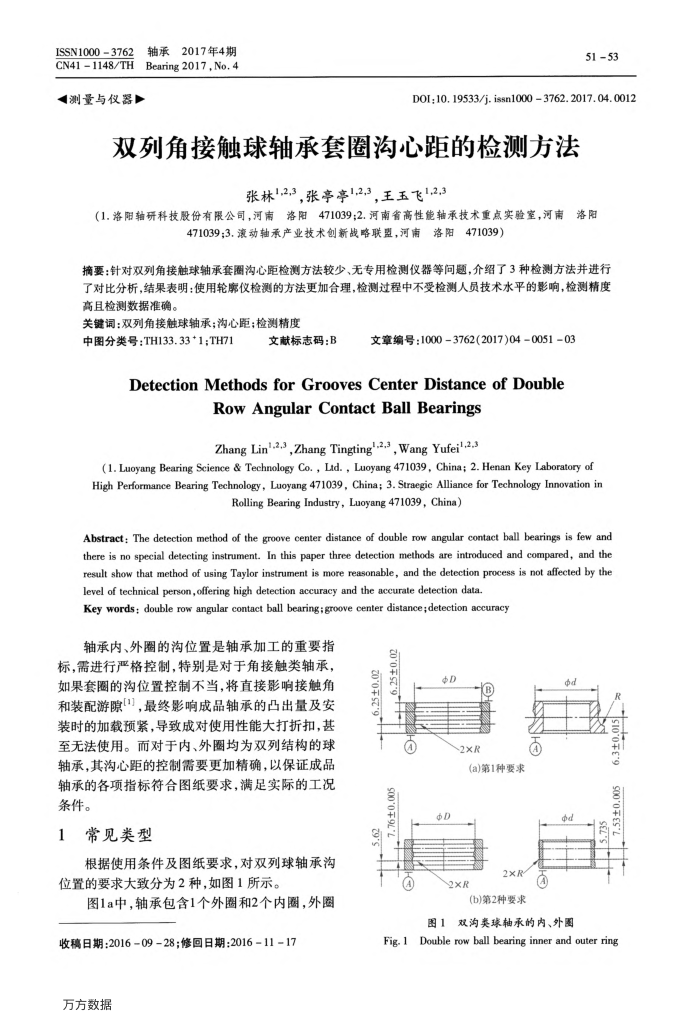

ISSN10003762 CN41 1148/TH
轴承2017年4期 Bearing 2017,No.4
测量与仪器>
5153
DOI;10. 19533/j. issn1000 3762. 2017. 04. 0012
双列角接触球轴承套圈沟心距的检测方法
张林",2,3，张亭亭1,2,3王玉飞1,2,3
（1.洛阳轴研科技股份有限公同，河南洛阳471039;2.河南省高性能轴承技术重点实验室，河南
洛阳
471039;3.滚动轴承产业技术创新战略联置，河南洛阳471039）
摘要：针对双列角接触球轴承套圈沟心距检测方法较少、无专用检测仪器等间题，介绍了3种检测方法并进行了对比分析，结果表明：使用轮廊仪检测的方法更加合理，检测过程中不受检测人员技术水平的影响，检测精度高且检测数据准确。
关键词：双列角接触球轴承；沟心距；检测精度
中图分类号：TH133.33*1;TH71
文献标志码：B
文章编号：10003762(2017)04005103
DetectionMethodsforGrooves CenterDistanceofDouble
RowAngularContactBallBearings Zhang Lin-23,Zhang Tingting-23,Wang Yufei2
(1. Luoyang Bearing Science & Technology Co. , Ltd. , Luoyang 471039, China; 2. Henan Key Laboratory of High Performance Bearing Technology, Luoyang 471039, China; 3. Straegic Alliance for Technology Innovation in
Rolling Bearing Industry, Luoyang 471039, China)
Abstract: The detection method of the groove center distance of double row angular contact ball bearings is few and there is no special detecting instrument. In this paper three detection methods are introduced and compared, and the result show that method of using Taylor instrument is more reasonable, and the detection process is not affected by the level of technical penson,offering high detection accuracy and the accurate detection data.
Key words: double row angular contact ball bearing; groove center distance;detection accuracy
轴承内、外圈的沟位置是轴承加工的重要指标，需进行严格控制，特别是对于角接触类轴承，如果套圈的沟位置控制不当，将直接影响接触角和装配游隙），最终影响成品轴承的凸出量及安装时的加载预紧，导致成对使用性能大打折扣，甚至无法使用。而对于内、外圈均为双列结构的球轴承，其沟心距的控制需要更加精确，以保证成品轴承的各项指标符合图纸要求，满足实际的工况条件。
1
常见类型
根据使用条件及图纸要求，对双列球轴承沟
位置的要求大致分为2种，如图1所示。
图1a中，轴承包含1个外圈和2个内圈，外圈
收稿日期：2016-09-28修回日期：2016-11-17 万方数据
2 R
6.25±0.02
D
? 76±0.005 A
2×R
B
6.3±0.0
@
(a)第1种要求
.53±0.005
2×R
(b)第2种要求
A
图1双沟类球轴承的内、外圈
Fig. 1Double row ball bearing inner and outer ring
