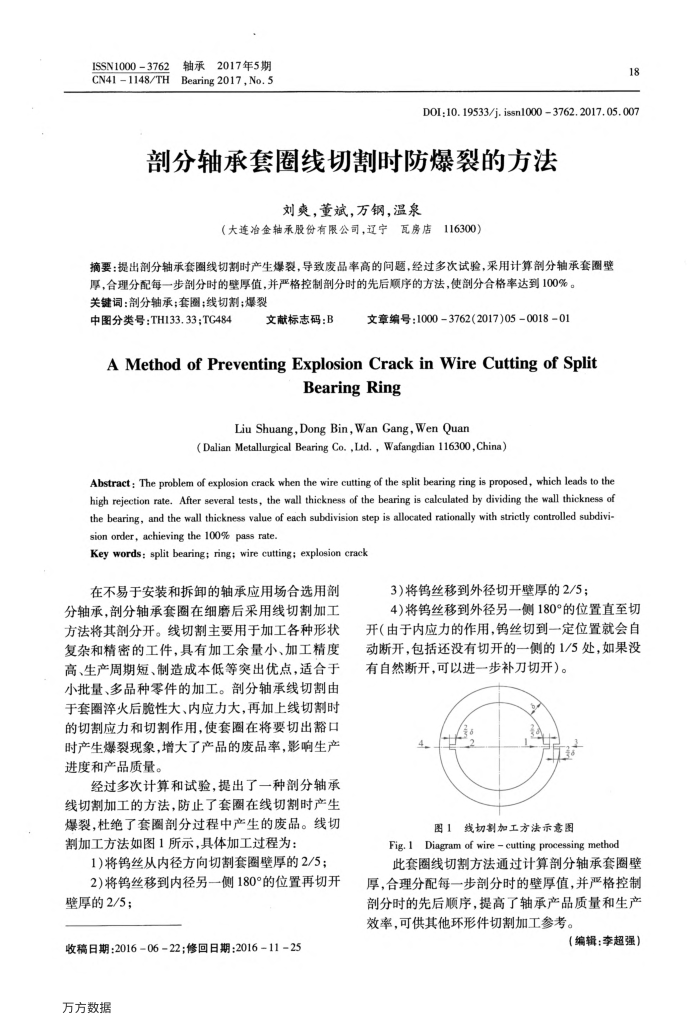

分轴承套圈线切割时防爆裂的方法
刘爽，董斌，万钢，温泉
（大连冶金轴承股份有限公司，辽宁瓦房店116300)
摘要：提出分轴承套圈线切割时产生爆裂，导致废品率高的问题，经过多次试验，采用计算剖分轴承套圈壁
厚，合理分配每一步剖分时的壁厚值，并严格控制剖分时的先后顺序的方法，使剖分合格率达到100%。关键词：剖分轴承；套圈；线切割；爆裂
中图分类号：TH133.33;TG484
文献标志码：B
文章编号：10003762(2017)05001801
AMethodofPreventingExplosionCrackinWireCuttingofSplit
BearingRing
Liu Shuang,Dong Bin, Wan Gang, Wen Quan
(Dalian Metallurgical Bearing Co.,Lad.,Wafangdian 116300,China)
Abstract ; The problem of explosion crack when the wire eutting of the split bearing ring is proposed, which leads to the high rejection rate, After several tests, the wall thickness of the bearing is calculated by dividing the wall thickness of the bearing, and the wall thickness value of each subdivision step is allocated rationally with strictly controlled subdivi-sion order, achieving the 100% pass rate.
Key words: split bearing; ring; wire cutting; explosion crack
在不易于安装和拆卸的轴承应用场合选用剖分轴承，剖分轴承套圈在细磨后采用线切割加工方法将其剖分开。线切割主要用于加工各种形状复杂和精密的工件，具有加工余量小、加工精度高、生产周期短、制造成本低等突出优点，适合于小批量、多品种零件的加工。剖分轴承线切割由于套圈淬火后脆性大、内应力大，再加上线切割时的切割应力和切割作用，使套圈在将要切出豁口时产生爆裂现象，增大了产品的废品率，影响生产进度和产品质量。
经过多次计算和试验，提出了一种剖分轴承线切割加工的方法，防止了套圈在线切割时产生爆裂，杜绝了套圈剖分过程中产生的废品。线切割加工方法如图1所示，具体加工过程为：
1)将钨丝从内径方向切割套圈壁厚的2/5； 2)将钨丝移到内径另一侧180°的位置再切开
壁厚的2/5；
收稿日期：20160622；修回日期：2016-11-25 万方数据
3)将钨丝移到外径切开壁厚的2/5；
4)将钨丝移到外径另一侧180°的位置直至切开（由于内应力的作用，钨丝切到一定位置就会自动断开，包括还没有切开的一侧的1/5处，如果没有自然断开，可以进一步补刀切开）。
图1线切割加工方法示意图
Fig. 1 Diagram of wire cutting processing method
此套圈线切割方法通过计算剖分轴承套圈壁厚，合理分配每一步剖分时的壁厚值，并严格控制剖分时的先后顺序，提高了轴承产品质量和生产效率，可供其他环形件切割加工参考。
