ISSN10003762 CN41 1148/TH
工艺与装备
轴承2017年4期 Bearing 2017, No. 4
26 27,30
DOI;10. 19533/j. issn1000 3762. 2017. 04. 006

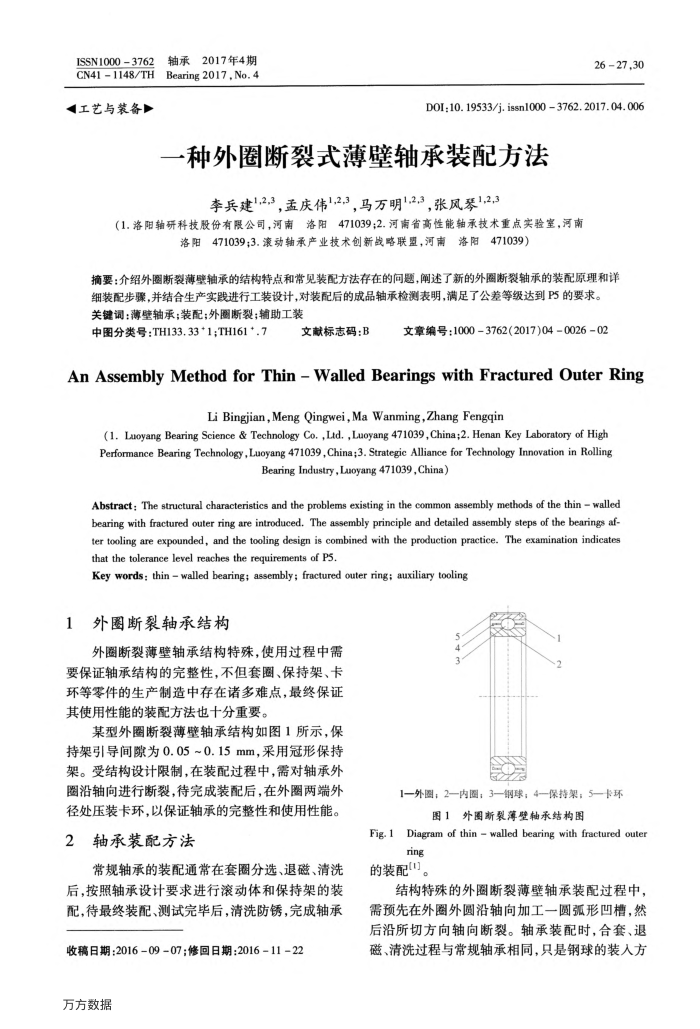

一种外圈断裂式薄壁轴承装配方法
李兵建12,3，孟庆伟1,2,3，马万明12,3，张风琴1,2,3
（1.洛阳轴研科技股份有限公司，河南洛阳471039;2.河南省高性能轴承技术重点实验室，河南
洛阳471039;3.滚动轴承产业技术创新战略联暨，河肃洛阳471039）
摘要：介绍外圈断裂薄壁轴承的结构特点和常见装配方法存在的间题，阐述了新的外圈断裂轴承的装配原理和详细装配步骤，并结合生产实践进行工装设计，对装配后的成品轴承检测表明，满足了公差等级达到P5的要求。
关键调：薄壁轴承；装配；外圈断裂；辅助工装
中图分类号：TH133.33*1;TH161*.7
文献标志码：B
文章编号：10003762(2017)04002602
AnAssemblyMethodforThin-WalledBearingswithFracturedOuterRing
Li Bingjian,Meng Qingwei,Ma Wanming,Zhang Fengqin
(1. Luoyang Bearing Science & Technology Co. ,Ltd. ,Luoyang 471039, China;2. Henan Key Laboratory of High Performance Bearing Technology,Luoyang 471039, China;3. Strategic Alliance for Technology Innovation in Rolling
Bearing Industry , Luoyang 471039, China)
Abstract; The structural characteristics and the problems existing in the common assembly methods of the thin walled bearing with fractured outer ring are introduced. The assembly principle and detailed assembly steps of the bearings af-ter tooling are expounded, and the tooling design is combined with the production practice. The examination indicates that the tolerance level reaches the requirements of P5
Key words: thin walled bearing; assembly; fractured outer ring; auxiliary tooling
外圈断裂轴承结构 1
外圈断裂薄壁轴承结构特殊，使用过程中需要保证轴承结构的完整性，不但套圈、保持架、卡环等零件的生产制造中存在诸多难点，最终保证其使用性能的装配方法也十分重要。
某型外圈断裂薄壁轴承结构如图1所示，保持架引导间隙为0.05~0.15mm采用冠形保持架。受结构设计限制，在装配过程中，需对轴承外
圈沿轴向进行断裂，待完成装配后，在外圈两端外径处压装卡环，以保证轴承的完整性和使用性能。
轴承装配方法 2
常规抽承的装配通常在套圈分选、退磁、清洗后，按照轴承设计要求进行滚动体和保持架的装配，待最终装配、测试完毕后，清洗防锈，完成轴承
收稿日期：2016-09-07；修回日期：2016-11-22 万方数据
1—外图；2—内圈；3—钢球；4—保持架；5—卡环
图1外圈断裂薄壁轴承结构图
Fig. 1Diagram of thin walled bearing with fractured outer
ring 的装配"]
结构特殊的外圈断裂薄壁轴承装配过程中需预先在外圈外圆沿轴向加工一圆弧形凹槽，然后沿所切方向轴向断裂。轴承装配时，合套、退磁、清洗过程与常规轴承相同，只是钢球的装人方
