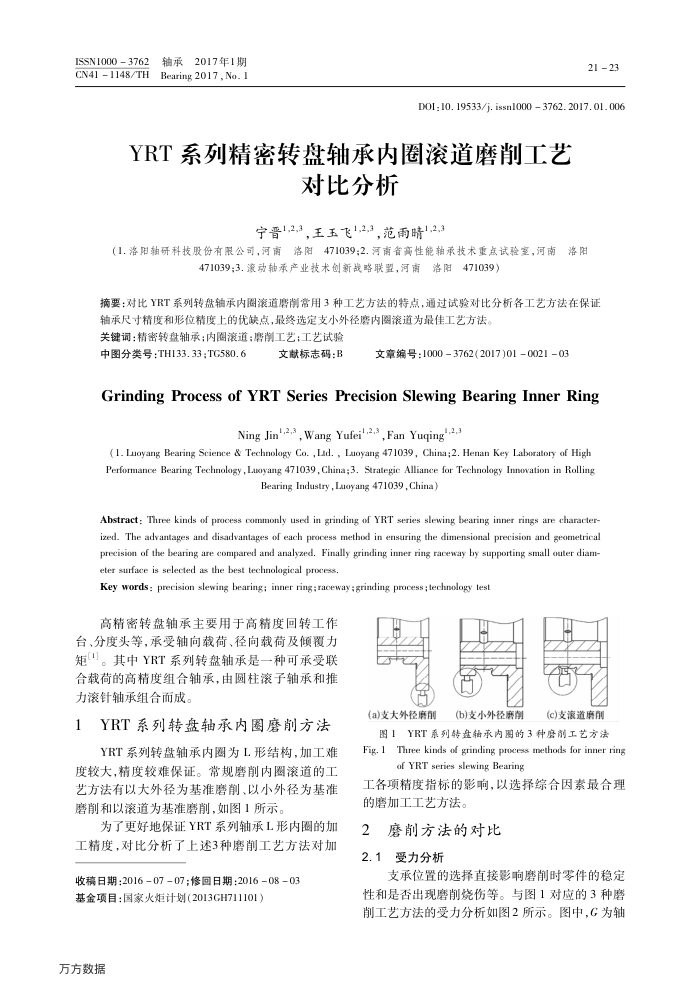

YRT系列精密转盘轴承内圈滚道磨削工艺
对比分析
宁晋1,2,3，王玉飞1,23，范雨晴1,2,3
(1.洛阳轴研科技股份有限公司，河南洛阳471039;2.河南省高性能轴承技术重点试验室，河南
洛阻
471039；3.流动轴承产业技术创新战略联暨，河南洛阳471039
摘要：对比YRT系列转盘轴承内圈滚道磨削常用3种工艺方法的特点，通过试验对比分析各工艺方法在保证
轴承尺寸精度和形位精度上的优缺点，最终选定支小外径磨内图滚道为最佳工艺方法，关键词：精密转盘轴承；内圈滚道：磨削工艺；工艺试验
中图分类号：TH133.33;TG580.6
文献标志码：B
文章编号：10003762(2017)01002103
GrindingProcess ofYRTSeriesPrecision SlewingBearingInnerRing
Ning Jin23, Wang Yufei2.3, Fan Yuqing23
(1. Luoyang Bearing Science & Technology Co. ,Lid. , Luoyang 471039, China;2. Henan Key Laboralory of High Performance Bearing Technology ,Luoyang 471039, China ;3. Strategic Alliance for Technology Innovation in Rolling
Bearing Industry ,Luoyang 471039 , China)
Abstract : Three kinds of process commonly used in grinding of YRT series slewing bearing inner rings are character-ized. The advantages and disadvantages of each process method in ensuring the dimensional precision and geometrical precision of the bearing are compared and analyzed. Finally grinding inner ring raceway by supporting small outer diam-eter surface is selected as the best technological process
Key words : precision slewing bearing; inner ring; raceway : grinding process ; technology test
高精密转盘轴承主要用于高精度回转工作台、分度头等，承受轴向载荷、径向载荷及倾覆力矩()。其中YRT系列转盘轴承是一种可承受联合载荷的高精度组合轴承，由圆柱滚子轴承和推力滚针轴承组合而成。
YRT系列转盘轴承内圈磨削方法 1
YRT系列转盘轴承内圈为L形结构，加工难
度较大，精度较难保证。常规磨削内圈滚道的工艺方法有以大外径为基准磨削、以小外径为基准磨削和以滚道为基准磨削，如图1所示
为了更好地保证YRT系列轴承L形内圈的加工精度，对比分析了上述3种磨削工艺方法对加
收稿日期：2016-07-07；修回日期：2016-0803 基金项目：国家火炬计划(2013GH711101）
万方数据
(a)支大外径磨前
(b)支小外径磨削
(c)支滤道鹿削
图1YRT系列转盘轴承内圈的3种磨削工艺方法
Fig. 1Three kinds of grinding process methods for inner ring
of YRT series slewing Bearing
工各项精度指标的影响，以选择综合因素最合理的磨加工工艺方法。
2
2.1
磨削方法的对比受力分析
支承位置的选择直接影响磨削时零件的稳定
性和是否出现磨削烧伤等。与图1对应的3种磨削工艺方法的受力分析如图2所示。图中，G为轴
