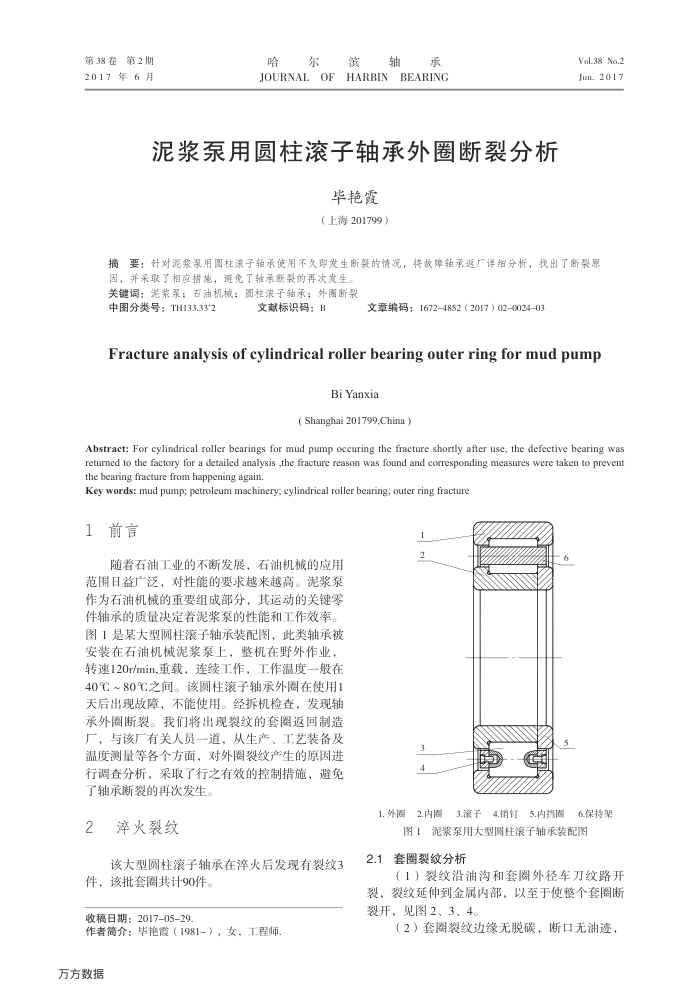

第38卷第2期 2017年6月
东
哈
滨
轴
承
JOURNAL OF HARBIN BEARING
泥浆泵用圆柱滚子轴承外圈断裂分析
毕艳霞（上海201799）
Val.38 No.2 Jum.2017
摘要：针对泥浆泵用圆柱滚子轴承使用不久即发生断裂的情况，将故障轴承返厂评细分析，找出了断裂愿
因，并采取了相应措施，避免了轴承断裂的再次发生。关键词：泥荣泵；石油机械；圆柱滚子轴承；外圈断裂
中图分类号：TH133.33*2
文献标识码：B
文章编码：16724852（2017）02002403
Fractureanalysis ofcylindrical rollerbearingouterringformudpump
BiYanxia
( Shanghai 201799,China )
Abstract: For cylindrical roller bearings for mud pump occuring the fracture shortly after use, the defective bearing was returned to the factory for a detailed analysis ,the fracture reason was found and corresponding measures were taken to prevent the bearing fracture from happening again.
Key words: mud pump; petroleum machinery; cylindrical roller bearing; outer ring fracture
1前言
随着石油工业的不断发展，石油机械的应用范围日益广泛，对性能的要求越来越高。泥浆泵作为石油机械的重要组成部分，其运动的关键零件轴承的质量决定着泥浆泵的性能和工作效率。图1是某大型圆柱滚子轴承装配图，此类轴承被安装在石油机械泥浆泵上，整机在野外作业，转速120r/min,重载，连续工作，工作温度一般在 40℃~80℃之间。该圆柱滚子轴承外圈在使用1 天后出现故障，不能使用。经拆机检查，发现轴承外圈断裂。我们将出现裂纹的套圈返回制造厂，与该厂有关人员一道，从生产、工艺装备及温度测量等各个方面，对外圈裂纹产生的原因进行调查分析，采取了行之有效的控制措施，避免了轴承断裂的再次发生。
2
率火裂纹
该大型圆柱滚子轴承在淬火后发现有裂纹3
件，该批套圈共计90件。收稿日期：2017-05-29
作者简介：毕艳霞（1981-），女，工程师万方数据
1 3
1.外2.内
3.滚子4.销钉5.内挡圈
6.保持架
图1泥浆泵用大型圆柱滚子轴承装配图
2.1
套圈裂纹分析
（1）裂纹沿油沟和套圈外径车刀纹路开裂，裂纹延伸到金属内部，以至于使整个套圈断裂开，见图2、3、4。
（2）套圈裂纹边缘无脱碳，断口无油迹，
