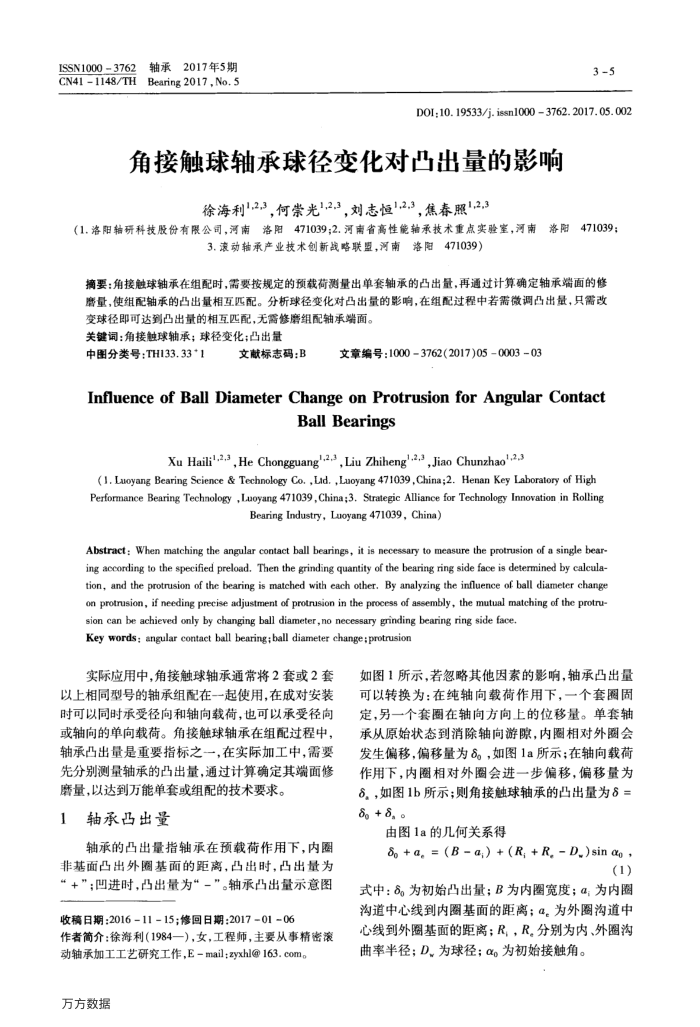

ISSN1000 3762 CN41 =1148/TH
轴承2017年5期 Bearing 2017 , No. 5
3-5
DOI;10. 19533/j. issn1000 3762. 2017. 05. 002
角接触球轴承球径变化对凸出量的影响
徐海利1,2,3,何崇光,2,3刘志恒1,2.3，焦春照",2,3
（1.洛阳轴研科技股份有限公间，河南洛阳471039;2.河南省高性能轴承技术重点实验室，河南洛阳471039；
3.滚动轴承产业技术创新战略联量，河南洛阳471039）
摘要：角接触球轴承在组配时，需要按规定的预载荷测量出单套轴承的凸出量，再通过计算确定轴承端面的修磨量，使组配轴承的凸出量相互匹配。分析球径变化对凸出量的影响，在组配过程中若需微调凸出量，只需改
变球径即可达到凸出量的相互匹配，无需修磨组配轴承端面。关键词：角接触球轴承；球径变化；凸出量
中图分类号：TH133.33*1
文献标志码：B
文章编号：10003762(2017)05000303
InfluenceofBallDiameterChange onProtrusionfor AngularContact
Ball Bearings
Xu Haili2.3,He Chongguang-23, Liu Zhiheng-23,Jiao Chunzhao'23
(1. Luoyang Bearing Science & Technology Co. ,Lid. ,Lauoyang 471039 , China;2. Henan Key Laboratory of High Performance Bearing Technology ,Luoyang 471039, China;3. Strategic Alliance for Technology Innovation in Rolling
Bearing Industry, Luoyang 471039, China)
Abstract: When matching the angular contact ball bearings, it is necessary to measure the protrusion of a single bear-ing according to the specified preload. Then the grinding quantity of the bearing ring side face is determined by calcula-tion, and the protrusion of the bearing is matched with each other, By analyzing the influence of ball diameter change on protrusion, if needing precise adjustment of protrusion in the process of assembly, the mutual matching of the protru-
sion can be achieved only by changing ball diameter, no necessary grinding bearing ring side face. Key words: angular contact ball bearing;ball diameter change:protrusion
实际应用中，角接触球轴承通常将2套或2套以上相同型号的轴承组配在-一起使用，在成对安装时可以同时承受径向和轴向载荷，也可以承受径向或轴向的单向载荷。角接触球轴承在组配过程中，轴承凸出量是重要指标之一，在实际加工中，需要先分别测量轴承的凸出量，通过计算确定其端面修磨量，以达到万能单套或组配的技术要求。
1
轴承凸出量
轴承的凸出量指轴承在预载荷作用下，内圈
非基面凸出外圈基面的距离，凸出时，凸出量为“+”；凹进时，凸出量为“-”。轴承凸出量示意图
收稿日期：20161115；修回日期：2017-01-06
作者简介：徐海利（1984一），女，工程师，主要从事精密滚
动轴承加工工艺研究工作，E-mail：zyxhl@163.com。万方数据
如图1所示，若忽略其他因素的影响，轴承凸出量可以转换为：在纯轴向载荷作用下，一个套圈固定，另一个套圈在轴向方向上的位移量。单套轴承从原始状态到消除轴向游隙，内圈相对外圈会发生偏移，偏移量为8。，如图1a所示；在轴向载荷作用下，内圈相对外圈会进一步偏移，偏移量为 8，，如图1b所示；则角接触球轴承的凸出量为8= 8+8。
由图1a的几何关系得
, + a, = (B - a,) +(R, + R, D,)sin ag ,
(1)
式中：8。为初始凸出量；B为内圈宽度；4；为内圈沟道中心线到内圈基面的距离；4。为外圈沟道中心线到外圈基面的距离；R，，R。分别为内、外圈沟曲率半径；D、为球径；αo为初始接触角。
