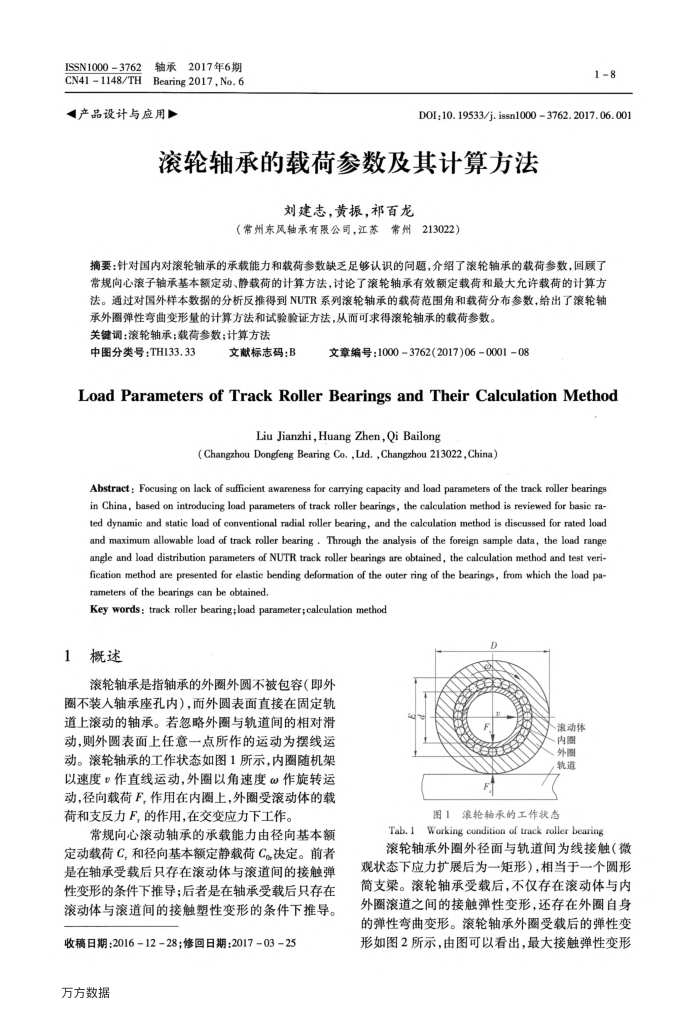

ISSN10003762 CN41 1148/TH
轴承2017年6期 Bearing 2017, No. 6
产品设计与应用
18
DOI;10. 19533/j. issn1000 3762. 2017. 06. 001
滚轮轴承的载荷参数及其计算方法
刘建志，黄振，祁百龙
（常州东风轴承有限公司，江苏常州213022）
摘要：针对国内对滚轮轴承的承载能力和载荷参数缺乏足够认识的问题，介绍了滚轮轴承的载荷参数，回顾了常规向心滚子轴承基本额定动、静载荷的计算方法，讨论了滚轮轴承有效额定载荷和最大允许载荷的计算方法。通过对国外样本数据的分析反推得到NUTR系列滚轮轴承的载荷范围角和载荷分布参数，给出了滚轮轴
承外圈弹性弯曲变形量的计算方法和试验验证方法，从而可求得滚轮轴承的载荷参数。关键调：滚轮轴承：载荷参数：计算方法
中图分类号：TH133.33
文献标志码：B
文章编号：10003762(2017)06000108
LoadParametersofTrackRollerBearingsandTheirCalculationMethod
Liu Jianzhi, Huang Zhen, Qi Bailong
(Changzhou Dongfeng Bearing Co. ,Lid. , Changzhou 213022, China)
Abstract: Focusing on lack of sufficient awareness for carrying capacity and load parameters of the track roller bearings in China, based on introducing load parameters of track roller bearings, the calculation method is reviewed for basic ra ted dynamic and static load of conventional radial roller bearing, and the calculation method is discussed for rated load and maximum allowable load of track roller bearing . Through the analysis of the foreign sample data, the load range angle and load distribution parameters of NUTR track roller bearings are obtained, the calculation method and test veri-fication method are presented for elastic bending deformation of the outer ring of the bearings, from which the load pa-rameters of the bearings can be obtained.
Key words : track roller bearing;load parameter; calculation method
1
概述
滚轮轴承是指轴承的外圈外圆不被包容（即外
圈不装人轴承座孔内），而外圆表面直接在周定轨道上滚动的轴承。若忽略外圈与轨道间的相对滑动，则外圆表面上任意一点所作的运动为摆线运动。滚轮轴承的工作状态如图1所示，内圈随机架以速度作直线运动，外圈以角速度作旋转运动，径向载荷F，作用在内圈上，外圈受滚动体的载荷和支反力F，的作用，在交变应力下工作。
常规向心滚动轴承的承载能力由径向基本额定动载荷C,和径向基本额定静载荷Co决定。前者是在轴承受载后只存在滚动体与滚道间的接触弹性变形的条件下推导；后者是在轴承受载后只存在滚动体与滚道间的接触塑性变形的条件下推导。
收稿日期：2016-12-28；修回日期：2017-0325 万方数据
D
液动体内圈、外圈轨道
f
图1滚轮轴承的工作状态
Working condition of track roller bearing
Tab.1
滚轮轴承外圈外径面与轨道间为线接触（微观状态下应力扩展后为一矩形），相当于一个圆形简支梁。滚轮轴承受载后，不仅存在滚动体与内外圈滚道之闻的接触弹性变形，还存在外圈自身的弹性弯曲变形。滚轮轴承外圈受载后的弹性变形如图2所示，由图可以看出，最大接触弹性变形
