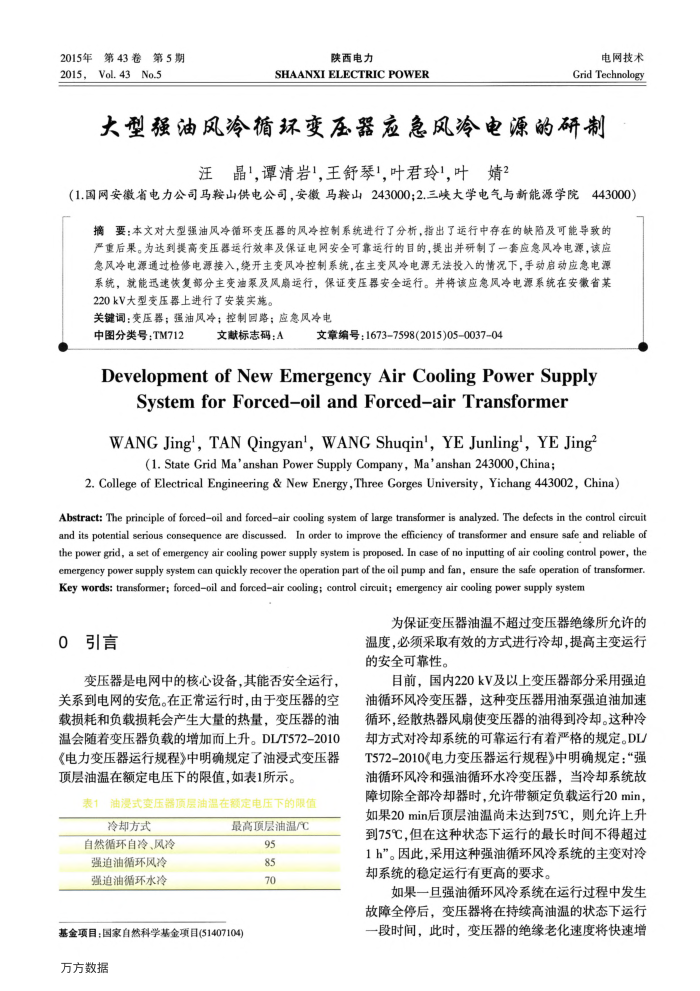

2015年第43卷第5期 2015,Vol.43No.5
陕西电力
SHAANXIELECTRICPOWER
电网技术 Grid Technology
大型强油风冷循环变压器应急风冷电源的研制
汪晶",谭清岩1王舒琴1，叶君玲1叶婧2
（1.国网安徽省电力公司马鞍山供电公司，安徽马鞍山243000；2.三峡大学电气与新能源学院443000）
摘要：本文对大型强油风冷循环变压器的风冷控制系统进行了分析，指出了运行中存在的缺陷及可能导致的严重后果。为达到提高变压器运行效率及保证电网安全可靠运行的目的，提出并研制了一套应急风冷电源，该应急风冷电源通过检修电源接入，绕开主变风冷控制系统，在主变风冷电源无法投入的情况下，手动启动应急电源系统，就能迅速恢复部分主变油累及风扇运行，保证变压器安全运行。并将该应急风冷电源系统在安徽省菜 220kV大型变压器上进行了安装实施。
关键词：变压器；强油风冷；控制回路；应急风冷电
中图分类号：TM712
文献标志码：A
文章编号：16737598(2015)05-0037-04
DevelopmentofNewEmergencyAirCoolingPowerSupply
SystemforForced-oilandForced-airTransformer
WANGJing'，TANQingyan'，WANGShuqin'YEJunling'，YEJing
(1.State Grid Ma'anshan Power Supply Company,Ma'anshan 243000,China;
2. College of Electrical Engineering & New Energy, Three Gorges University, Yichang 443002, China)
Abstract: The principle of forcedoil and forcedair cooling system of large transformer is analyzed. The defects in the control circuit and its potential serious consequence are discussed. In order to improve the efficiency of transformer and ensure safe and reliable of the power grid, a set of emergency air cooling power supply system is proposed. In case of no inputting of air cooling control power, the emergency power supply system can quickly recover the operation part of the oil pump and fan, ensure the safe operation of transfomer. Key words: transformer; forcedoil and forcedair cooling; control circuit; emergency air cooling power supply system
为保证变压器油温不超过变压器绝缘所允许的
0
引言
变压器是电网中的核心设备，其能否安全运行，
关系到电网的安危。在正常运行时，由于变压器的空载损耗和负载损耗会产生大量的热量，变压器的油温会随着变压器负载的增加而上升。DL/T572-2010《电力变压器运行规程》中明确规定了油浸式变压器项层油温在额定电压下的限值，如表1所示。
表1油漫式变压器顶层油温在额定电压下的限值
冷却方式
自然循环自冷、风冷强迫油循环风冷强迫油循环水冷
最高顶层油温/C
95 85 70
基金项目：国家自然科学基金项目(51407104) 万方数据
温度，必须采取有效的方式进行冷却，提高主变运行的安全可靠性。
目前，国内220kV及以上变压器部分采用强迫油循环风冷变压器，这种变压器用油泵强迫油加速循环，经散热器风扇使变压器的油得到冷却。这种冷却方式对冷却系统的可靠运行有着严格的规定。DL T572-2010（电力变压器运行规程》中明确规定：“强油循环风冷和强油循环水冷变压器，当冷却系统故障切除全部冷却器时，允许带额定负载运行20min，如果20min后顶层油温尚未达到75℃，则允许上升到75℃，但在这种状态下运行的最长时间不得超过 1h”。因此，采用这种强油循环风冷系统的主变对冷却系统的稳定运行有更高的要求。
如果一旦强油循环风冷系统在运行过程中发生故障全停后，变压器将在持续高油温的状态下运行一段时间，此时，变压器的绝缘老化速度将快速增
