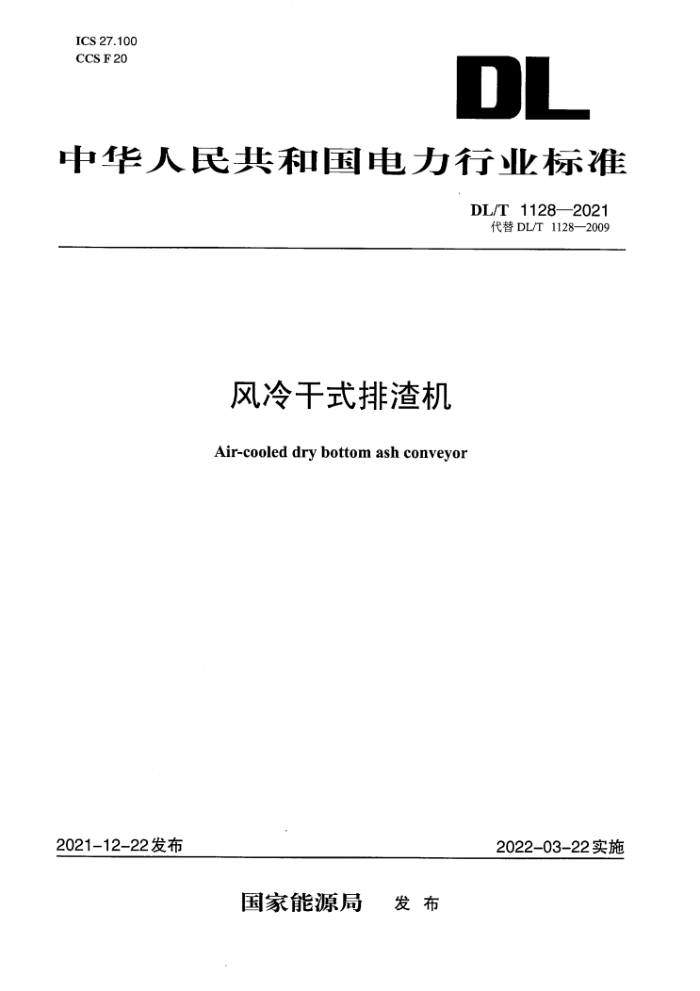

ICS 27.100
DL CCS F 20
中华人民共和国电力行业标准
DL/T 1128-2021
代替DL/T 1128—2009
风冷干式排渣机Air-cooled dry bottom ash conveyor
2021-12-22发布
2022-03-22实施
国家能源局
发 布
DL/T 1128-2021
风冷干式排渣机
1 范围
本文件规定了风冷干式排渣机的木语和定义、型式与型号、基本参数、技术要求、质量检验、标志、包装、运输和储存。
本文件适用于输送和冷却后本排流煤粉锅炉高温底渣的风冷干式排渣机设备。2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必
可少的条款。其中，注日期的引用文
件，仅该日期对应的版应用于本文件；不注日期的引用文件，
其最新版本《包括所有的修改单）适用于本文件。
GB/T 191 包装储运图示标志GB/T 276 滚动力深沟球轴承GB/T 288 滚动轴承 调心滚子轴承GB/T 699 优质动力结构GB/T 755 旋转鱼机 定额和性能GB/T1184 形状和位置公差 未注公差值GB/T 3280 不锈钢冷轧钢板和钢带
GB/T 3767 声字 压法测定噪声源声功率级和声能量级
反射面上方近似自由场的工程法
GB/T 6402钢铁网通声检测方法GB/T8162 结构用无缝钢管GB/T 9286 色漆和清热 漆膜的划格试验GB/T 10560 矿用焊接风链用钢GB/T 10595 带式输送机
GB/T11920 电站电气部分集中控制设备及系统通用技术条件GB/T12718 矿用高强度圆环链GB/T 13306 标牌
GB/T13384 机电产品包装通用技术条件GB18613 电动机能效限定值及能效等级GB/T33083 大型碳素结构钢锻件 技术条件JB/T9155 输送用金属丝编织网带3 术语和定义
下列术语和定义适用于本文件。3.1
风冷干式排渣机 air-cooled dry bottom ash conveyor
用空气和闭式循环运动的输送带对固态排渣煤粉锅炉高温底渣进行冷却和输送的机械设备，简称干渣机。
DL/T 1128-2021 3.2
输送带 conveyor belt
干渣机内承载高温炉底渣进行输送的钢制传动带。钢带干渣机的输送钢带组件、鳞斗干渣机的输送鳞斗组件、链板干渣机的输送链板组件统称为输送带。3.3
冷却风量 cooling air quantity
干渣机工作时，单位时间内所需冷却空气的体积或质量。3.4
入炉风温 air temperature entering furnace
经干渣机换热后再通过渣井等设备进入锅炉的平均热风温度。3.5
干渣机长度 conveyor length
干渣机水平段与斜升段展开的直线长度之和。3.6
刮板清扫链组件 scraper cleaning chain assembly 清扫干渣机箱体底板细灰的独立输送组件，简称清扫链。4 型式与型号4.1 型式4.1.1 钢带干渣机
钢带干渣机主要由干渣机本体及相应的电控设备组成。其中，干渣机本体由耐热输送钢带组件、刮板清扫链组件、驱动装置、张紧装置、托辊组、托轮组、限位轮组及承载箱体构成；电控设备由电机驱动控制及保护装置、报警检测装置组成。钢带干渣机整机结构示意图见附录A中的图A.1，钢带干渣机断面示意图见附录A中的图A.2。
各组件组成部分应满足下列要求：
a）耐热输送钢带组件包括耐热不锈钢丝网、承载板及连接件。b）刮板清扫链组件包括清扫刮板、传动链及连接件。
c）驱动装置包括钢带驱动装置和清扫链驱动装置，钢带驱动装置包括变频电机、减速器、驱动滚
简；清扫链驱动装置包括变频电机、减速器、驱动链轮。
d） 张紧装置包括钢带张紧装置和清扫链张紧装置，钢带张紧装置包括张紧滚筒、张紧执行器，清扫链张紧装置包括张紧链轮、张紧执行器。
e）承载箱体采用全封闭结构，由侧壁、底板和密封罩体组成，侧壁和密封罩体设有可调节开度的
进风口和观察设备运行的观察窗。4.1.2 鳞斗干渣机
鳞斗干渣机主要由本体及相应的电控设备组成。其中，本体由耐热输送鳞斗组件、驱动装置、张紧装置、托辊组、防偏辊组及承载箱体构成；电控设备由电机驱动控制及保护装置、报警检测装置组成。鳞斗干渣机整机结构示意图见附录A中的图 A.3，鳞斗干渣机断面示意图见附录A中的图A.4。
各组件组成部分应满足下列要求：
a）输送鳞斗组件包括链条、连接件、鳞斗、加强管和自清刮板。b）驱动装置包括变频电机、减速器、驱动链轮。
