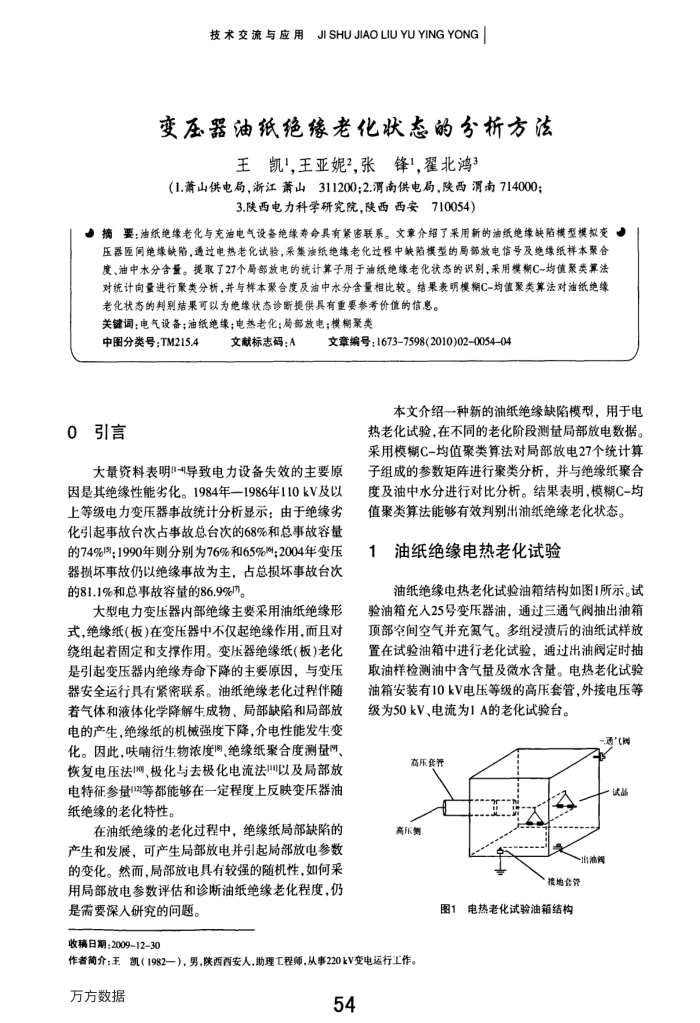

变压器油纸绝缘老化状态的分析方法
王凯",王亚妮2，张锋1，翟北鸿3
（1.萧山供电局，浙江萧山311200；2.渭南供电局，陕西渭南714000；
3.陕西电力科学研究院，陕西西安710054)
→摘要：油纸绝缘老化与充油电气设备绝缘寿命具有紫密联系。文章介绍了采用新的油纸绝缘缺陷模型模拟变→
压器巨间绝缘缺陷，通过电热老化试验，采集油纸绝缘老化过程中缺陷模型的局部放电信号及绝缘纸样本聚合度、油中水分含量。提取了27个局部放电的统计算子用于油纸绝缘老化状态的识别，采用模期C-均值聚类算法对统计向量进行聚类分析，并与样本聚合度及油中水分含量相比较。结果表明模棚C-灼值聚类算法对油纸绝缘
老化状态的判别结果可以为绝缘状态诊断提供具有重要参考价值的信息。关键词：电气设备：油纸绝；电热老化：局部放电；模棚聚类
中图分类号：TM215.4 0引言
文献标志码：A
文章编号：1673-7598(2010)020054-04
本文介绍一种新的油纸绝缘缺陷模型，用于电热老化试验，在不同的老化阶段测量局部放电数据。采用模糊C-均值聚类算法对局部放电27个统计算
大量资料表明-4导致电力设备失效的主要原因是其绝缘性能劣化。1984年—1986年110kV及以上等级电力变压器事故统计分析显示：由于绝缘劣化引起事故台次占事故总台次的68%和总事故容量的74%5；1990年则分别为76%和65%；2004年变压器损坏事故仍以绝缘事故为主，占总损坏事故台次的81.1%和总事故容量的86.9%/。
大型电力变压器内部绝缘主要采用油纸绝缘形式，绝缘纸（板）在变压器中不仅起绝缘作用，而且对绕组起着固定和支撑作用。变压器绝缘纸（板）老化是引起变压器内绝缘寿命下降的主要原因，与变压器安全运行具有紧密联系。油纸绝缘老化过程伴随若气体和液体化学降解生成物、局部缺陷和局部放电的产生，绝缘纸的机械强度下降，介电性能发生变化。因此，呋喃衍生物浓度围、绝缘纸聚合度测量网、恢复电压法、极化与去极化电流法以及局部放电特征参量等都能够在一定程度上反映变压器油纸绝缘的老化特性。
在油纸绝缘的老化过程中，绝缘纸局部缺陷的产生和发展，可产生局部放电并引起局部放电参数的变化。然而，局部放电具有较强的随机性，如何采用局部放电参数评估和诊断油纸绝缘老化程度，仍
是需要深人研究的间题。收稿日期：2009-1230
子组成的参数矩阵进行聚类分析，并与绝缘纸聚合度及油中水分进行对比分析。结果表明，模糊C-均值聚类算法能够有效判别出油纸绝缘老化状态。
油纸绝缘电热老化试验 1
油纸绝缘电热老化试验油箱结构如图1所示。试验油箱充人25号变压器油，通过三通气阀抽出油箱顶部空间空气并充氮气。多组浸渍后的油纸试样放置在试验油箱中进行老化试验，通过出油阀定时抽取油样检测油中含气量及微水含量。电热老化试验油箱安装有10kV电压等级的高压套管，外接电压等级为50kV、电流为1A的老化试验台。
通网
高乐能善
一试品
高乐侧
出油阀揽地会管
图1电热老化试验油箱结构
作者简介：王凯（1982一），男陕西西安人，助理工程师，从事220kV变电运行工作。
