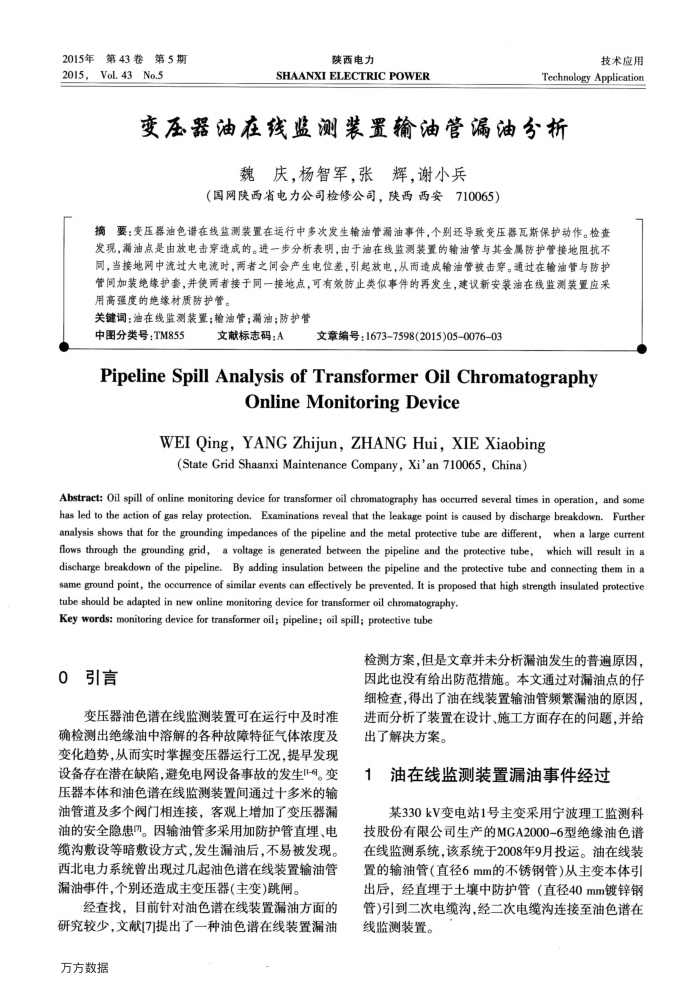

2015年第43卷第5期 2015，Vol.43No.5
陕西电力
SHAANXI ELECTRIC POWER
技术应用
Technology Application
变压器油在线监测装置输油管漏油分析
魏庆，杨智军，张辉，谢小兵
（国网陕西省电力公司检修公司，陕西西安710065）
摘要：变压器油色谱在线监测装置在运行中多次发生输油管漏油事件，个别还导致变压器瓦斯保护动作。检查发现，涌油点是由放电击穿造成的。进一步分析表明，由于油在线监测装置的输油管与其金属防护管接地阻抗不同，当接地网中流过大电流时，两者之间会产生电位差，引起放电，从而造成输油管被击穿。通过在输油管与防护管间加装绝缘护套，并使两者接于同一接地点，可有效防止类仪事件的再发生，建议新安装油在线监测装置应采用高强度的绝缘材质防护管。
关键词：油在线监测装置；输油管；漏油；防护管
中图分类号：TM855
文献标志码：A
文章编号：1673-7598(2015)05-0076-03
Pipeline Spill Analysis of Transformer Oil Chromatography
Online MonitoringDevice
WEI Qing, YANG Zhijun, ZHANG Hui, XIE Xiaobing(State Grid Shaanxi Maintenance Company，Xi'an 710065,China)
Abstract: Oil spill of online monitoring device for transfomer oil chromatography has occurred several times in operation, and some has led to the action of gas relay protection. Examinations reveal that the leakage point is caused by discharge breakdown.Further analysis shows that for the grounding impedances of the pipeline and the metal protective tube are different, when a large current flows through the grounding grid, a voltage is generated between the pipeline and the protective tube, which will result in a discharge breakdown of the pipeline. By adding insulation between the pipeline and the protective tube and connecting them in a same ground point, the occurence of similar events can effectively be prevented. It is proposed that high strength insulated protective
tube should be adapted in new online monitoring device for transformer oil chromatography, Key words: monitoring device for transformer oil; pipeline; oil spill; protective tube
检测方案，但是文章并未分析漏油发生的普遍原因，
引言 o
变压器油色谱在线监测装置可在运行中及时准确检测出绝缘油中溶解的各种故障特征气体浓度及变化趋势，从而实时掌握变压器运行工况，提早发现设备存在潜在缺陷，避免电网设备事故的发生-。变压器本体和油色谱在线监测装置间通过十多米的输油管道及多个阀门相连接，客观上增加了变压器漏油的安全隐患闪。因输油管多采用加防护管直埋、电缆沟敷设等暗敷设方式，发生漏油后，不易被发现。西北电力系统曾出现过几起油色谱在线装置输油管漏油事件，个别还造成主变压器(主变)跳闸。
经查找，目前针对油色谱在线装置漏油方面的研究较少，文献[7]提出了一种油色谱在线装置漏油万方数据
因此也没有给出防范措施。本文通过对漏油点的仔细检查，得出了油在线装置输油管频繁漏油的原因，进而分析了装置在设计、施工方面存在的问题，并给出了解决方案。
油在线监测装置漏油事件经过
某330kV变电站1号主变采用宁波理工监测科技股份有限公司生产的MGA2000-6型绝缘油色谱在线监测系统.该系统于2008年9月投运。油在线装置的输油管（直径6mm的不锈钢管）从主变本体引出后，经直埋于土壤中防护管（直径40mm镀锌钢管)引到二次电缆沟，经二次电缆沟连接至油色谱在线监测装置。
