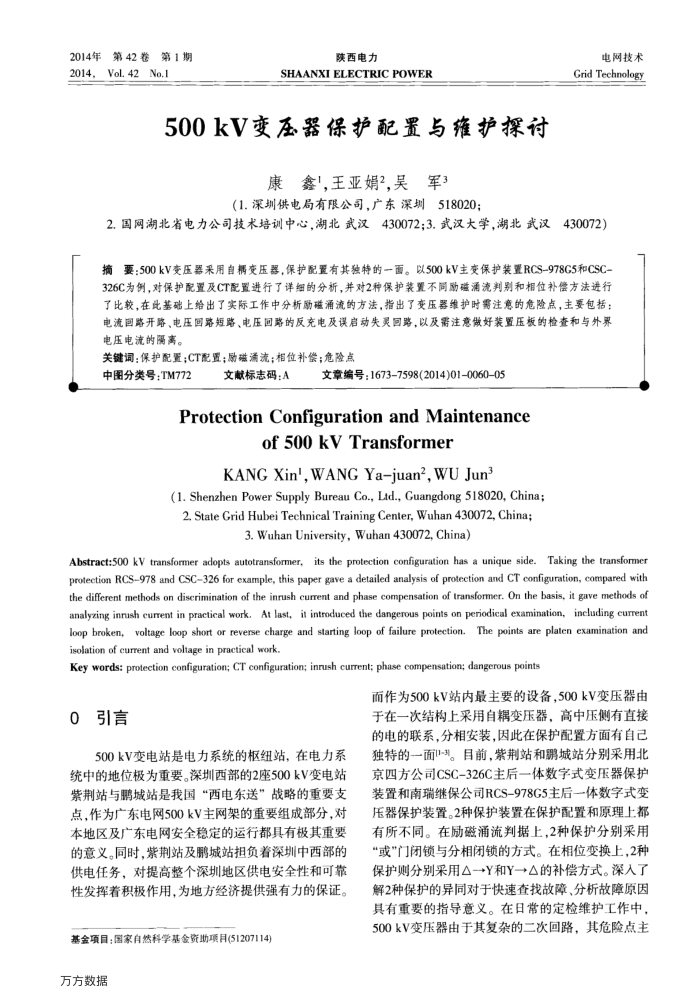

2014年第42卷第1期
Vol. 42No.1
2014，
陕西电力
SHAANXI ELECTRIC POWER
500kV变压器保护配置与维护探讨
康鑫，王亚娟2,吴军3
（1.深圳供电局有限公司，广东深圳518020；
电网技术 Grid Technology
2.国网湖北省电力公司技术培训中心，湖北武汉430072；3.武汉大学，湖北武汉430072) 摘要：500kV变压器采用自耦交变压器，保护配置有其独特的一面。以500kV主变保护装置RCS-978G5和CSC-326C为例，对保护配置及CT配置进行了详细的分析，并对2种保护装置不同励涌流判别和相位补偿方法进行了比较，在此基础上给出了实际工作中分析励磁涌流的方法，指出了变压器维护时需注意的危险点，主要包括：电流国路开路、电压回路短路、电压回路的反充电及误启动失灵回路，以及需注意做好装置压板的检查和与外界电压电流的隔离。
关键调：保护配置；CT配置；励磁涌流；相位补偿；危险点
中图分类号：TM772
文献标志码：A
文章编号：1673-7598(2014)01-006005
Protection Configuration and Maintenance
of500kvTransformer
KANGXin',WANGYa-juan?,WUJun3
(1. Shenzhen Power Supply Bureau Co., Lid., Guangdong 518020, China; 2. State Grid Hubei Technical Training Center, Wuhan 430072, China
3.Wuhan University,Wuhan 430072, China)
Abstract:500 kV transformer adopts autotransformer, its the protection configuration has a unique side.Taking the transfomer protection RCS978 and CSC326 for example, this paper gave a detailed analysis of protection and CT configuration, compared with the different methods on discrimination of the inrush curent and phase compensation of transfomer. On the basis, it gave methods of analyzing inrush eurrent in praetical work. At last, it introduced the dangerous points on periodical examination, including current loop broken, voltage loop short or reverse charge and starting loop of failure protection.The points are plaien examination and isolation of current and voltage in practical work.
Key words: protection configuration; CT configuration; inrush current; phase eompensation; dangerous points
而作为500kV站内最主要的设备，500kV变压器由
o
引言
500kV变电站是电力系统的枢纽站，在电力系
统中的地位极为重要。深圳西部的2座500kV变电站紫荆站与鹏城站是我国“西电东送”战略的重要支点，作为广东电网500kV主网架的重要组成部分，对本地区及广东电网安全稳定的运行都具有极其重要的意义。同时，紫荆站及鹏城站担负着深圳中西部的供电任务，对提高整个深圳地区供电安全性和可靠性发挥着积极作用，为地方经济提供强有力的保证。
基金项目：图家自然科学基金资助项目(51207114 万方数据
于在一次结构上采用自耦变压器，高中压侧有直接的电的联系，分相安装，因此在保护配置方面有自己独特的一面11-3。目前，紫荆站和孵城站分别采用北京四方公司CSC-326C主后一体数字式变压器保护装置和南瑞继保公司RCS-978G5主后→体数字式变压器保护装置。2种保护装置在保护配置和原理上都有所不同。在励磁涌流判据上，2种保护分别采用“或”门闭锁与分相闭锁的方式。在相位变换上，2种保护则分别采用△-→Y和Y一→△的补偿方式。深入了解2种保护的异同对于快速查找故障、分析故障原因具有重要的指导意义。在日常的定检维护工作中， 500kV变压器由于其复杂的二次回路，其危险点主
