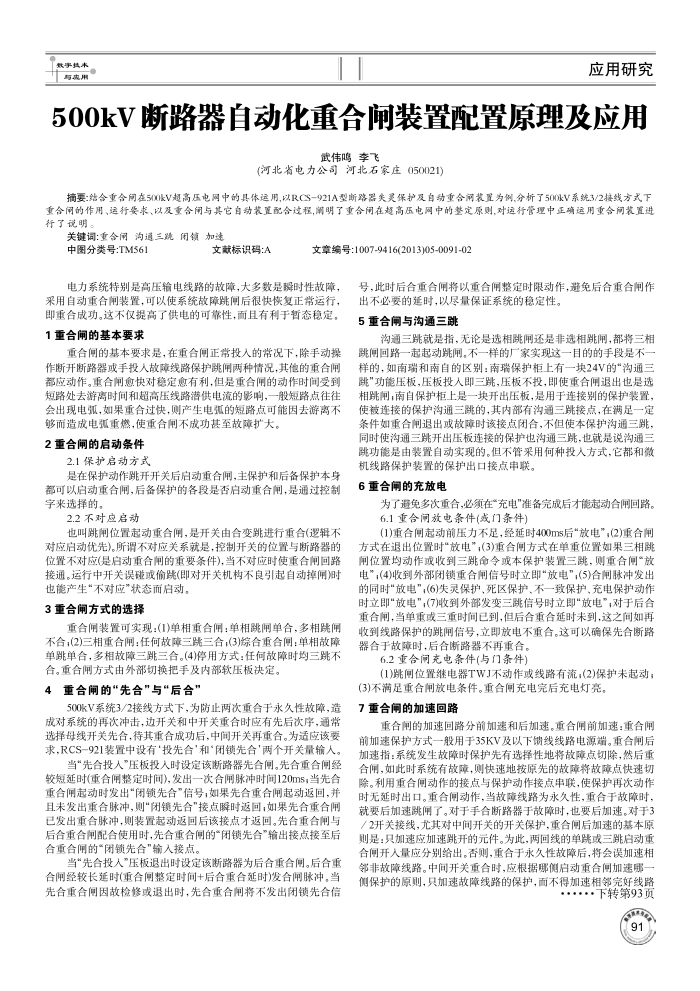

500kV断路器自动化重合闸装置配置原理及应用
武伟鸣李飞
(河北省电力公司河北石家庄050021)
摘要：结合重合间在500kV超高压电网中的具体运用，以RCS-921A型断路器失灵保护及自动重合阐装置为例，分析了500kV系统3/2接线方式下重合闸的作用、运行要求、以及重合阐与其它自动装置配含过程,崩明了重合阐在超高压电网中的整定原则,对运行管理中正确运用重含间装置进行了说明
关键调：重合闸沟通三疏闭锁加造中图分类号：TM56]
文献标识码：A
文章编号:1007-9416(2013)05-0091-02
电力系统特别是高压输电线路的故障，大多数是瞬时性故障，采用自动重合闸装置，可以使系统故障跳闻后很快恢复正常运行，即重合成功。这不仅提高了供电的可靠性，面且有利于暂态稳定。
1重合闻的基本要求
重合间的基本要求是，在重合间正常投入的常况下，除手动操作断开断路器或手投人故障线路保护跳闸两种情况，其他的重合闸都应动作。重合闸愈快对稳定愈有利，但是重合闻的动作时闻间受到短路处去游离时间和超高压线路潜供电流的影响，一股短路点往往会出现电弧，如果重合过快，则产生电弧的短路点可能因去游离不
够而造成电弧重燃，使重合闸不成功甚至故障扩大。 2重合闸的启动条件
2.1保护启动方式
是在保护动作跳开开关后启动重合闸，主保护和后备保护本身都可以启动重合闸，后备保护的各段是否启动重合闸，是通过控制字来选择的。
2.2不对应启动
也叫跳闸位置起动重合闻，是开关由合变跳进行重合(逻辑不对应启动优先)。所谓不对应关系就是，控制开关的位置与断路器的位置不对应(是启动重合闸的重要条件)，当不对应时使重合闸回路接通。运行中开关误磁或偷跳(即对开关机构不良引起自动掉闸)时
也能产生“不对应”状态而启动。 3重合闸方式的选择
重合闸装置可实现：(1)单相重合闸：单相跳闸单合，多相跳闸不合；(2)三相重合闸：任何故障三跳三合，(3)综合重合间：单相故障单跳单合，多相故障三跳三合。(4)停用方式：任何故障时均三跳不合。重合闸方式由外部切换把手及内部软压板决定。
重合闻闸的“先合"与“后合” 4
500kV系统3/2接线方式下，为防止两次重合于永久性故障，造成对系统的再次冲击，边开关和中开关重合时应有先后次序，通常选择母线开关先合，待其重合成功后，中闻开关再重合。为适应该要求，RCS-921装置中设有"投先合"和“闭锁先合"两个开关量输人。
当"先合投人"压板投人时设定该断路器先合间。先合重合间经较短延时(重合闸整定时间)，发出一次合闸脉冲时间120m5；当先合重合闸起动时发出“闭锁先合"信号，如果先合重合闸起动返回，并且未发出重合脉冲，则“闭锁先合"接点瞬时返回，如果先合重合闸已发出重合脉冲，则装置起动返回后该接点才返回。先合重合闸与后合重合闸配合使用时，先合重合闻的“闭锁先合"输出接点接至后合重合闸的“闭锁先合"输入接点，
当"先合投人"压板退出时设定该断路器为后合重合间。后合重合闸经较长延时(重合闻整定时间十后合重合延时)发合脉冲，当先合重合间因故检修或退出时，先合重合闸将不发出闭锁先合信
号，此时后合重合闻将以重合闻整定时限动作，避免后合重合闸作
出不必要的延时，以尽量保证系统的稳定性。 5重合闸与沟通三跳
沟通三跳就是指，无论是选相跳闸还是非选相跳闸，都将三相跳间回路一起起动跳闸。不一样的厂家实现这一目的的手段是不一样的，如南瑞和南自的区别：南瑞保护柜上有一块24V的“沟通三跳"功能压板，压板投人即三跳，压板不投，即使重合闸退出也是选相跳闸；南自保护柜上是一块开出压板，是用于连接别的保护装置，使被连接的保护沟通三跳的，其内部有沟通三跳接点，在满足一定条件如重合闸退出或故障时该接点闭合，不但使本保护沟通三跳，同时使沟通三跳开出压板连接的保护也沟通三跳，也就是说沟通三跳功能是由装置自动实现的。但不管采用何种投人方式，它都和微
机线路保护装置的保护出口接点审联。 6重合闸的充放电
为了通免多次重合，必须在“充电“准备完成后才能起动合闸回路。 6.1重合间放电条件(或门条件)
(1)重合间起动前压力不足，经延时400ms后"放电”，(2)重合闸方式在退出位置时"放电"，(3)重合间方式在单重位置如果三相跳闸位置均动作或收到三跳命令或本保护装置三跳，则重合闻“放电”;(4)收到外部闭锁重合闸信号时立即"放电",(5)合闸脉冲发出的同时“放电”，（6)失灵保护、死区保护、不一致保护，充电保护动作时立即"放电"，(7)收到外部发变三跳信号时立即"放电"对于后合重合闸，当单重或三重时间已到，但后合重合延时未到，这之间如再收到线路保护的跳闸信号，立即放电不重合。这可以确保先合断路器合于故障时，后合断路器不再重合。
6.2重合闸充电条件(与门条件)
(1)跳间位置继电器TWJ不动作或线路有流，(2)保护未起动：
(3)不满足重合闸放电条件。重合闸充电完后充电灯亮。 7重合闸的加速回路
重合闸的加速回路分前加速和后加速。重合闸前加速：重合闸前加连保护方式一般用于35KV及以下馈线线路电源端。重合闸后加速指：系统发生故障时保护先有选择性地将故障点切除，然后重合闸，如此时系统有故障，则快速地按原先的故障将故障点快速切除。利用重合闻动作的接点与保护动作接点串联，使保护再次动作时无延时出口。重合间动作，当故障线路为永久性，重合于故障时，就要后加速跳闸了。对于手合断路器于故障时，也要后加速。对于3/2开关接线，尤其对中间开关的开关保护，重合间后加速的基本原则是：只加速应加速跳开的元件。为此，两回线的单跳或三跳启动重合闻开人量应分别给出。否则，重合于永久性故障后，将会误加速相邻非故障线路。中间开关重合时，应根据邸侧启动重合间加速哪侧保护的原则，只加速故障线路的保护，面不得加速相邻完好线路
.下转第93页
