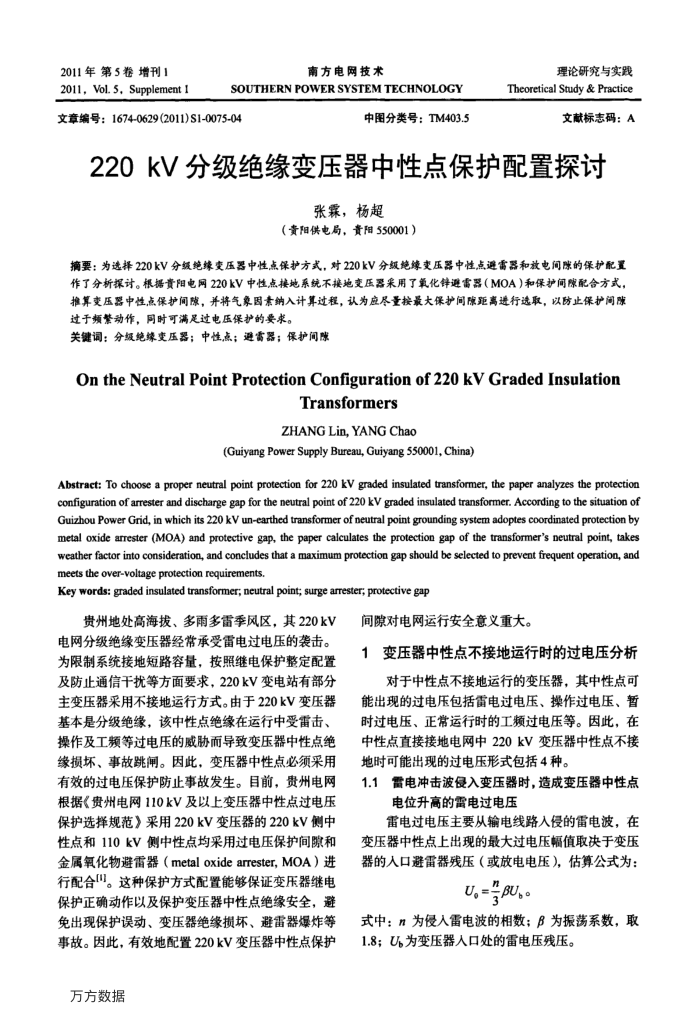

2011年第5卷增刊1
2011，Vol.5,Supplement1
南方电网技术
SOUTHERNPOWERSYSTEMTECHNOLOGY
文章编号：1674-0629(2011)S1-0075-04
中图分类号：TM403.5
理论研究与实践
Theoretical Study & Practice
文献标志码：A
220kV分级绝缘变压器中性点保护配置探讨
张霖，杨超
（责阳供电局，贵阳550001）
摘要：为择220kV分级绝缘变压器中性点保护方式，对220kV分级绝缘变压器中性点逆雷器和放电问腺的保护配置作了分析探讨。根据贵阳电网220kV中性点接地系统不接地变压器采用了氧化锌避雷器（MOA）和保护间腺配合方式，推算变压器中性点保护间隙，并将气象固素纳入计算过程，认为应尽量按最大保护间隙距离进行选取，以防止保护腺过于频繁动作，同时可满足过电压保护的要求。
关键词：分级绝缘变压器；中性点；避雷器；保护间腺
OntheNeutralPointProtectionConfigurationof220kVGradedInsulation
Transformers
ZHANG Lin,YANGChao
(Guiyang Power Supply Bureau, Guiyang 550001, China)
Abstract:To choose a proper neutral point protection for220kV graded insulated transformer, thepaper analyzes the protection configuration of arrester and discharge gap for the neutral point of 220 kV graded insulated transformer. According to the situation of Guizhou Power Grid, in which its 220 kV un-earthed transformer of neutral point grounding system adoptes coordinated protection by metal oxide arester (MOA) and protective gap, the paper calculates the protection gap of the transformer's neutral point, takes weather factor into consideration, and concludes that a maximum protection gap should be selected to prevent frequent operation, and meets the over-voltage protection requirements.
Key words: graded insulated transformer, neutral point; surge arrester, protective gap
贵州地处高海拨、多雨多雷季风区，其220kV 电网分级绝缘变压器经常承受雷电过电压的装击。为限制系统接地短路容量，按照继电保护整定配置及防止通信干扰等方面要求，220kV变电站有部分主变压器采用不接地运行方式。由于220kV变压器基本是分级绝缘，该中性点绝缘在运行中受雷击、操作及工频等过电压的威胁而导致变压器中性点绝缘损坏、事故跳闸。因此，变压器中性点必须采用有效的过电压保护防止事故发生。目前，贵州电网根据《贵州电网110kV及以上变压器中性点过电压保护选择规范》采用220kV变压器的220kV侧中性点和110kV侧中性点均采用过电压保护间隙和金属氧化物避雷器（metaloxidearrester，MOA）进行配合门。这种保护方式配置能够保证变压器继电保护正确动作以及保护变压器中性点绝缘安全，避免出现保护误动、变压器绝缘损坏、避雷器爆炸等事故。因此，有效地配置220kV变压器中性点保护
万方数据
间隙对电网运行安全意义重大。
变压器中性点不接地运行时的过电压分析对于中性点不接地运行的变压器，其中性点可
能出现的过电压包括雷电过电压、操作过电压、暂时过电压、正常运行时的工频过电压等。因此，在中性点直接接地电网中220kV变压器中性点不接地时可能出现的过电压形式包括4种。
雷电冲击波侵入变压器时，造成变压器中性点
1.1
电位升高的雷电过电压
雷电过电压主要从输电线路入侵的雷电波，在变压器中性点上出现的最大过电压幅值取决于变压器的入口避雷器残压（或放电电压），估算公式为：
U= BU.。 3
式中：n为侵人雷电波的相数；β为振荡系数，取 1.8；U为变压器人口处的雷电压残压。
